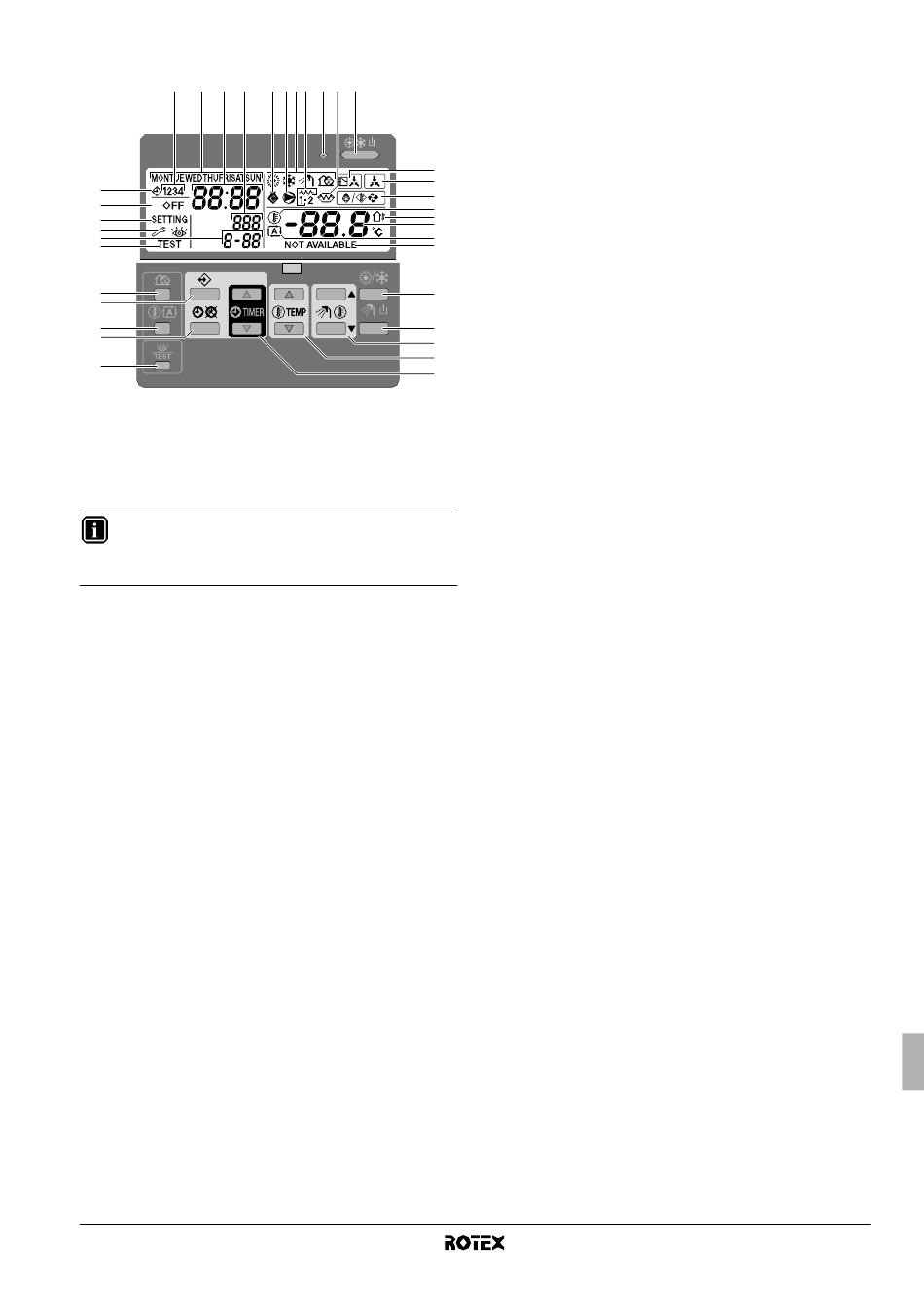

4.3. Düğmelerin ve simgelerin adları ve fonksiyonları
8 5 6 24
7
9
12
10
23
22
34
29
27
30
28
1. ISITMA/SOĞUTMA ON/OFF DÜĞMESİ
ON/OFF düğmesi ünitenin ısıtmasını veya soğutmasını başlatır
veya durdurur.
Üniteye harici bir oda termostatı bağlı olduğunda, bu düğme
çalışmaz ve e simgesi gösterilir.
ON/OFF düğmesine arka arkaya defalarca basılması sistemin
arızalı çalışmasına yol açabilir (saatte maksimum 20 kez).
BİLGİ
y düğmesine basılmasının kullanım suyu ısıtması
üzerinde bir etkisi olmayacağına dikkat edin. Kullanım suyu
ısıtma sadece v düğmesi vasıtasıyla açılıp kapatılabilir.
2. ÇALIŞMA LED'i 0
Çalışma LED'i hacim ısıtma veya hacim soğutma işletimi
sırasında yanar. Bir arıza olduğunda LED yanıp söner. LED
KAPALI olduğunda, başka işletim modlarının etkin olabilmesine
rağmen, hacim ısıtma veya hacim soğutma etkin değildir.
3. İŞLETİM MODU SİMGELERİ
Bu simgeler geçerli işletim modunu (modlarını) gösterir: hacim
ısıtma ( h ), hacim soğutma (
veya sessiz mod ( s ). Sınırlar dahilinde farklı modlar birlikte
kullanılabilir, örn. hacim ısıtma ve kullanım suyu ısıtma. İlgili
mod simgeleri aynı anda gösterilecektir.
Yalnız ısıtma tesisatında,
görüntülenmez.
Kullanım sıcak su deposu kurulu değilse,
zaman gösterilmez.
4. HARİCİ KONTROL SİMGESİ
Bu simge, daha yüksek önceliğe sahip oda termostatının
(opsiyonel) tesisatınızı kontrol ettiğini gösterir. Bu harici oda
termostatı, hacim ısıtma/soğutma işletimini başlatıp durdurabilir
ve işletim modunu değiştirebilir (ısıtma/soğutma).
Daha yüksek önceliğe sahip harici bir oda termostatı bağlı
olduğunda, program zamanlayıcının hacim ısıtma ve hacim
soğutma için fonksiyonu olmayacaktır.
İndirimli elektrik tarife sinyali gönderildiğinde, merkezi kontrol
göstergesi e yanıp sönerek indirimli elektrik tarifesinin devrede
olduğunu gösterecektir.
5. HAFTANIN GÜNÜ GÖSTERGESİ
Bu gösterge haftanın geçerli gününü gösterir.
Program zamanlayıcı okunurken
gösterge ayarlanan günü gösterir.
6. SAAT EKRANI 8
Saat ekranı geçerli zamanı gösterir.
Program zamanlayıcı okunurken veya programlanırken, saat
ekranı eylem zamanını gösterir.
7. PROGRAM ZAMANLAYICI SİMGESİ
Bu simge, program zamanlayıcının etkin olduğunu gösterir.
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite ve seçenekler
4PW62577-3 – 10.2010
15 18 3 16 2 17 1
35
4
14
21
19
11
20
13
25
26
33
32
31
y
hcws
c ), kullanım sıcak suyu ısıtma (
c simgesi hiçbir zaman
w simgesi hiçbir
e
1234567
veya programlanırken,
p
8. EYLEM SİMGELERİ
Bu simgeler, program zamanlayıcının her bir günü için
programlama eylemlerini gösterir.
9. KAPALI SİMGESİ
Bu simge, program zamanlayıcı programlanırken KAPALI
eyleminin seçildiğini gösterir.
10. MUAYENE GEREKLİ
Bu simgeler, tesisatta muayene gerektiğini gösterir. Satıcınıza
başvurun.
11. AYAR SICAKLIĞI EKRANI
Bu ekran, tesisatın geçerli hacim ısıtma/soğutma ayar
sıcaklığını gösterir.
12. AYAR $
Kullanılmıyor. Yalnız montaj amacına yöneliktir.
13. KULLANILMIYOR
Bu simge, kurulu olmayan bir opsiyona başvurulduğunda veya
bir fonksiyon kullanılamaz olduğunda gösterilir.
14. BUZ ÇÖZME/BAŞLATMA MODU SİMGESİ
Bu simge, buz çözme/başlatma modunun etkin olduğunu
gösterir.
15. KOMPRESÖR SİMGESİ
Bu simge, tesisatın dış ünitesinde bulunan kompresörün çalışır
durumda olduğunu gösterir.
16. YARDIMCI ISITICI KADEME BİR
Bu simgeler, yardımcı ısıtıcının düşük kapasitede (
yüksek kapasitede (
ortam sıcaklığı düşük olması halinde (yüksek ısıtma yükü) ilave
ısıtma kapasitesi sağlar. Yardımcı ısıtıcı ayrıca elektrikli destek
ısıtıcı içermeyen kullanım sıcak suyu deposu (yalnızca RKHTS
modeli) için ilave ısıtma sağlar.
17. DESTEK ISITICI SİMGESİ
destek ısıtıcı içeren depo için (RKHW*))
Bu simge, yardımcı ısıtıcının etkin olduğunu gösterir. Destek
ısıtıcı, kullanım sıcak suyu deposu için ilave ısıtma sağlar.
Yardımcı ısıtıcı, kullanım sıcak suyu deposunun içerisindedir.
Kullanım sıcak su deposu takılı olmadığı zaman bu simge
kullanılmaz.
18. POMPA SİMGESİ
Bu simge, sirkülasyon pompasının etkin olduğunu gösterir.
19. DIŞ SICAKLIK GÖSTERGESİ
w )
Bu simge yanıp söndüğünde, dış ortam sıcaklığı görüntülenir.
20. HAVA DURUMUNA BAĞLI AYAR NOKTASI SİMGESİ
Bu simge, denetleyicinin dış ortam sıcaklığını esas alarak
sıcaklık ayar noktasını otomatik olarak uyarlayacağını gösterir.
21. SICAKLIK SİMGESİ
İç ünitenin su çıkış sıcaklığı, dış hava sıcaklığı ve kullanım sıcak
suyu depo sıcaklığı gösterildiğinde bu simge görüntülenir.
Bu simge aynı zamanda, program zamanlayıcı programlama
modunda sıcaklık ayar noktası ayarlanırken de görüntülenir.
Bu simge otomatik gerileme fonksiyonu etkinken yanıp söner.
22. TEST İŞLETİMİ SİMGESİ
Bu simge, ünitenin test modunda çalıştığını gösterir.
23. SAHA AYAR KODU
Bu kod, saha ayar listesindeki kodu temsil eder. Bkz. "Saha
ayarları tablosu", sayfa 18.
24. HATA KODU :
Bu kod, hata kodu listesi ile ilgilidir ve yalnız servis amacına
yöneliktir. Montaj kılavuzundaki hata kodu listesine bakın.
25. HACİM ISITMA/SOĞUTMA DÜĞMESİ
Bu düğme, ısıtma veya soğutma modu arasında manüel olarak
geçiş yapmaya imkan tanır (ünitenin, yalnız ısıtma ünitesi
olmaması şartıyla).
Üniteye harici bir oda termostatı bağlı olduğunda, bu düğme
çalışmaz ve e simgesi gösterilir.
Q
x x x x
k ve l
9
n
d
ç
( VEYA KADEME İKİ
§ ) çalıştığını gösterir. Yardımcı ısıtıcı, dış
m (yalnızca yerleşik elektrikli
é
u
b
t
;
=
