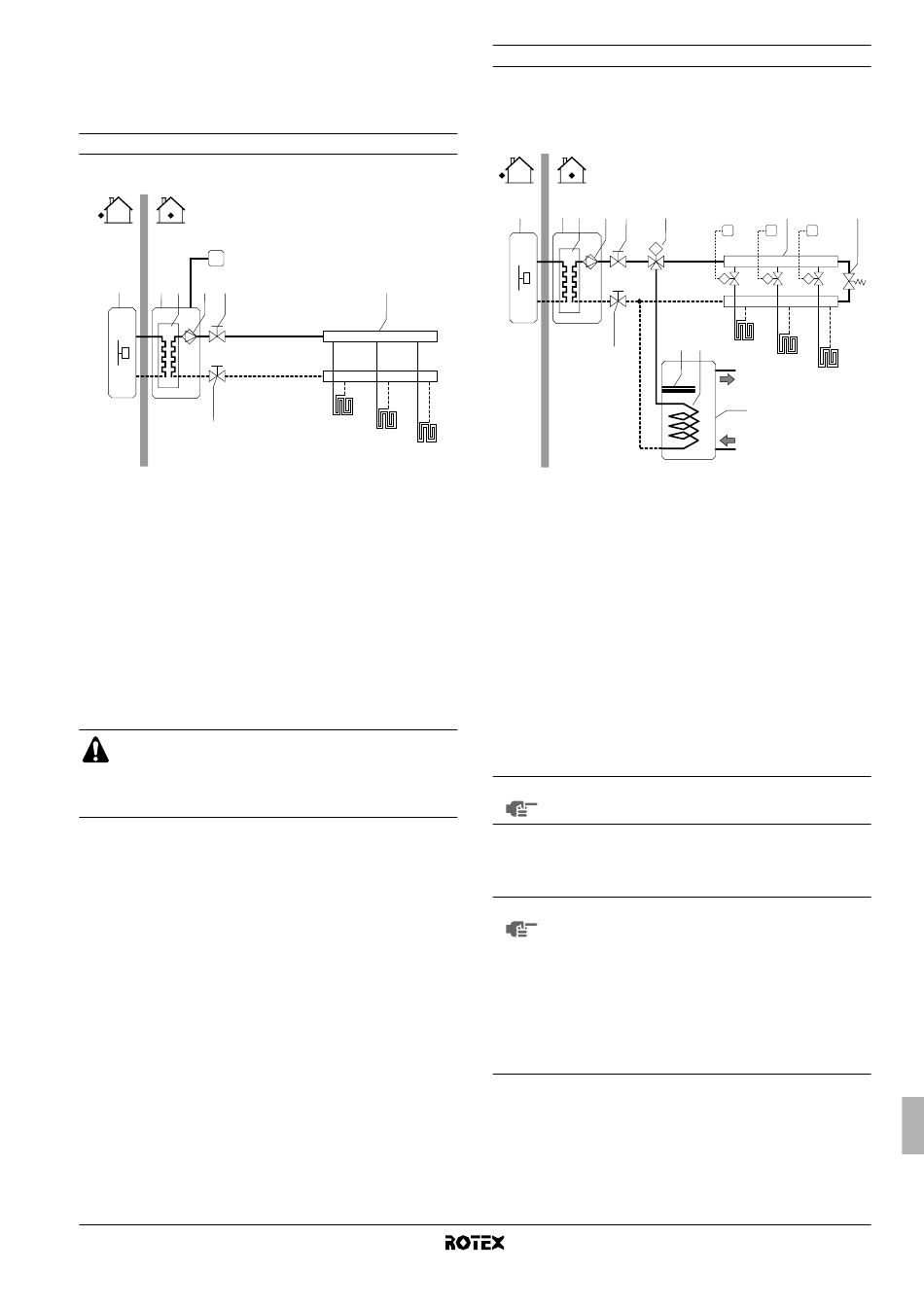

Tipik uygulama örnekleri
Aşağıda verilen uygulama örnekleri sadece açıklama amacına
yönelik olarak verilmiştir.

Uygulama 1

İç üniteye bağlı oda termostatı ile yalnız hacim ısıtma uygulaması.
T
1 2 3 4 5
7
1 Dış ünite
2 İç ünite
3 Isı eşanjörü FHL1..3
4 Pompa
5 Kesme vanası
Pompa işletimi ve hacim ısıtma
İç üniteye oda termostatı (T) bağlı olduğu zaman, pompa (4) oda
termostatından ısıtma talebi geldiğinde çalışır ve kullanıcı arabiri-
minde ayarlanan hedef çıkış suyu sıcaklığına erişmek için dış ünite
çalışmaya başlar.
Oda sıcaklığı termostat ayar noktasının üstüne çıktığında dış ünite ve
pompa çalışmayı durdurur.
Termostat kablolarını doğru terminallere bağladığınızdan
(bkz. "Termostat kablosunun bağlanması" sayfa 18) ve DIP
anahtar geçiş anahtarlarını doğru ayarladığınızdan (bkz.
"Oda termostatı montaj konfigürasyonu" sayfa 22) emin
olun.
RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
6
FHL1
FHL2
FHL3
6 Kolektör (sahadan temin
edilir)
7 Kesme vanası
Zeminden ısıtma devresi
T Oda termostatı (opsiyonel)

Uygulama 2

İç üniteye bağlı oda termostatı olmayan yalnız hacim ısıtma
uygulaması. Odaların sıcaklığı her bir su devresinde bulunan bir
vana vasıtasıyla kontrol edilir. Kullanım sıcak suyu, iç üniteye bağlı
olan kullanım sıcak suyu deposu üzerinden sağlanır.
1 2 3 4 5 8
M
7
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Pompa
5 Kesme vanası
6 Kolektör (sahadan
temin edilir)
7 Kesme vanası
8 Motorlu 3 yollu vana
(sahadan temin edilir)
9 Baypas vanası
(sahadan temin edilir)
Pompa işletimi
İç üniteye (2) termostat bağlı değilken, pompa (4) ya iç ünite devrede
olduğu sürece yada istenen su sıcaklığına erişilene kadar çalışmak
üzere düzenlenebilir.
NOT Pompa konfigürasyon ayrıntıları, "Pompa işletim
konfigürasyonu" sayfa 22 konusunda bulunabilir.
Hacim ısıtma
Dış ünite(1), kullanıcı arabirimi üzerinde ayarlanan hedef çıkış suyu
sıcaklığına erişmek için çalışacaktır.
NOT Her bir hacim ısıtma çevrimindeki (FHL1..3) sirküla-
syon uzaktan kumandalı vanalarla (M1..3) kontrol
edildiğinde, akış anahtarlı güvenlik aygıtının devreye
girmesini önlemek için bir baypas vanasının (9) olması
önemlidir.
Baypas vanası, "Su boruları" sayfa 14 konusunda
belirtilen minimum su akışının her zaman garanti
edileceği şekilde seçilmelidir.
Baypas vanası tarafından kontrol edilen bir basınç
farkı seçilmesi önerilir.
6
T1 T2 T3
M1 M2 M3
11 12
FHL1
FHL2
FHL3
10
10 Kullanım sıcak suyu
deposu (opsiyonel)
11 Buster ısıtıcı
12 Isı eşanjör serpantini
FHL1..3 Zeminden ısıtma devresi
T1..3 Ayrı oda termostatı
(opsiyonel)
M1..3 FLH1 devresini kontrol
etmek için ayrı motorlu
vana (sahadan temin
edilir)
