Tipik uygulama örnekleri
Rotex sistemi başka bir ısı kaynağı (örn. gazlı boyler) ile
seri olarak kullanıldığında, ısı eşanjörüne gelen dönüş
suyu sıcaklığı 55°C'yi
uyulmaması sonucunda doğabilecek hasarlardan Rotex
sorumlu olmayacaktır.
Aşağıda verilen uygulama örnekleri sadece açıklama amacına
yönelik olarak verilmiştir.

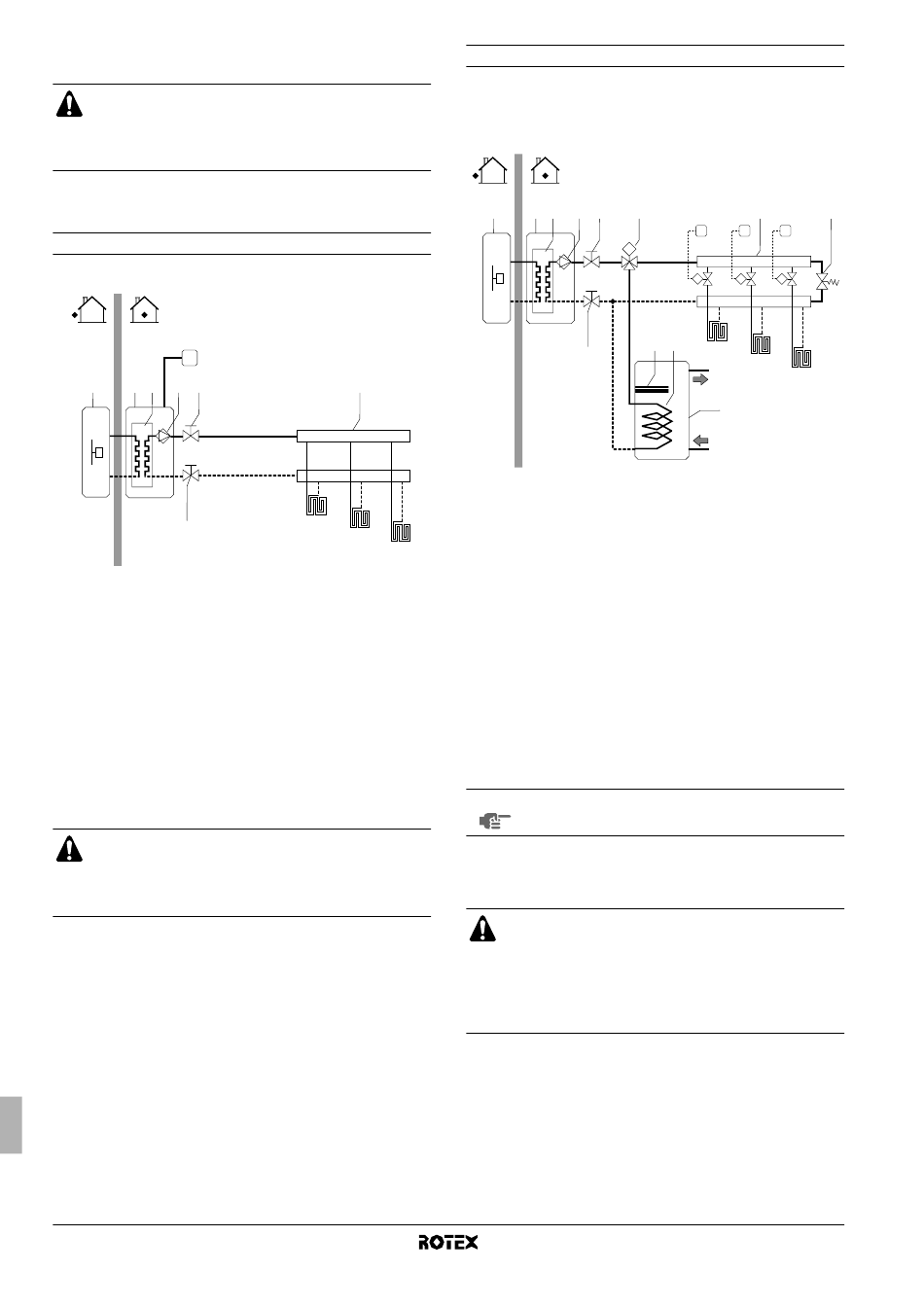

Uygulama 1

İç üniteye bağlı bir oda termostatı ile yalnız hacim ısıtma uygulaması.
T
1 2 3 4 5
7
1 Dış ünite 6
2 İç ünite 7
3 Isı eşanjörü FHL1..3
4 Pompa
5 Kesme vanası T
Pompa işletimi ve hacim ısıtma
İç üniteye bir oda termostatı (T) bağlı olduğunda, pompa (4) oda
termostatından ısıtma talebi geldiğinde çalışır ve kullanıcı arabiri-
minde ayarlanan hedef çıkış suyu sıcaklığına erişmek için dış ünite
çalışmaya başlar.
Oda sıcaklığı termostat ayar noktasının üstüne çıktığında dış ünite ve
pompa çalışmayı durdurur.
Termostat kablolarını doğru terminallere bağladığınızdan
(bkz. "Termostat kablosunun bağlantısı" sayfa 13) ve DIP
anahtar geçiş anahtarlarını doğru ayarladığınızdan (bkz.
"Oda termostatı montaj konfigürasyonu" sayfa 15) emin
olun.
Montaj kılavuzu
3
geçmemelidir. Bu kurala
6
FHL1
FHL2
FHL3
Kolektör (sahadan temin edilir)
Kesme vanası
Zeminden ısıtma devresi
(sahadan temin edilir)
Oda termostatı (sahadan temin
edilir)

Uygulama 2

İç üniteye bağlı oda termostatı olmayan yalnız hacim ısıtma
uygulaması. Odaların sıcaklığı her bir su devresinde bulunan bir
vana vasıtasıyla kontrol edilir. Kullanım sıcak suyu, iç üniteye bağlı
olan kullanım sıcak suyu deposu üzerinden sağlanır.
1 2 3 4 5 8
M
7
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Pompa
5 Kesme vanası
6 Kolektör (sahadan
temin edilir)
7 Kesme vanası
8 Motorlu 3 yollu vana
(sahadan temin edilir)
9 Baypas vanası
(sahadan temin edilir)
Pompa işletimi
İç üniteye (2) termostat bağlı değilken, pompa (4) ya iç ünite devrede
olduğu sürece yada istenen su sıcaklığına erişilene kadar çalışmak
üzere düzenlenebilir.
NOT Pompa konfigürasyon ayrıntıları, "Pompa işletim
konfigürasyonu" sayfa 16 konusunda bulunabilir.
Hacim ısıtma
Dış ünite(1), kullanıcı arabirimi üzerinde ayarlanan hedef çıkış suyu
sıcaklığına erişmek için çalışacaktır.
Her bir hacim ısıtma çevrimindeki (FHL1..3) sirkülasyon
uzaktan kumandalı vanalarla (M1..3) kontrol edildiğinde,
akış anahtarlı güvenlik aygıtının devreye girmesini
önlemek için bir baypas vanasının (9) olması önemlidir.
Baypas vanası, "Su boruları" sayfa 9 konusunda belirtilen
minimum su akışının her zaman garanti edileceği şekilde
seçilmelidir.
6
T1 T2 T3
M1 M2 M3
10 11
FHL1
FHL2
FHL3
12
10 Buster ısıtıcı
11 Isı eşanjör serpantini
12 Kullanım sıcak suyu
deposu
FHL1..3 Zeminden ısıtma devresi
(sahadan temin edilir)
T1..3 Ayrı oda termostatı
(sahadan temin edilir)
M1..3 FLH1 devresini kontrol
etmek için ayrı motorlu
vana (sahadan temin
edilir)
RKHBH/X016AB
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50205-1A
