3.3. Model tanımlaması
İç ünite
RK HB X 008 BB
Isıtma/soğutma kapasitesinin gösterimi (kW)
X = ısıtma ve soğutma,
H = yalnız ısıtma
Hydrobox
Rotex kiti
(a) Tam değerler için, bkz. "12. Teknik özellikler", sayfa 47.
Drenaj tavası kiti (opsiyonel)
EK HB DP 150
Drenaj tavası
Hydrobox
Avrupa kiti

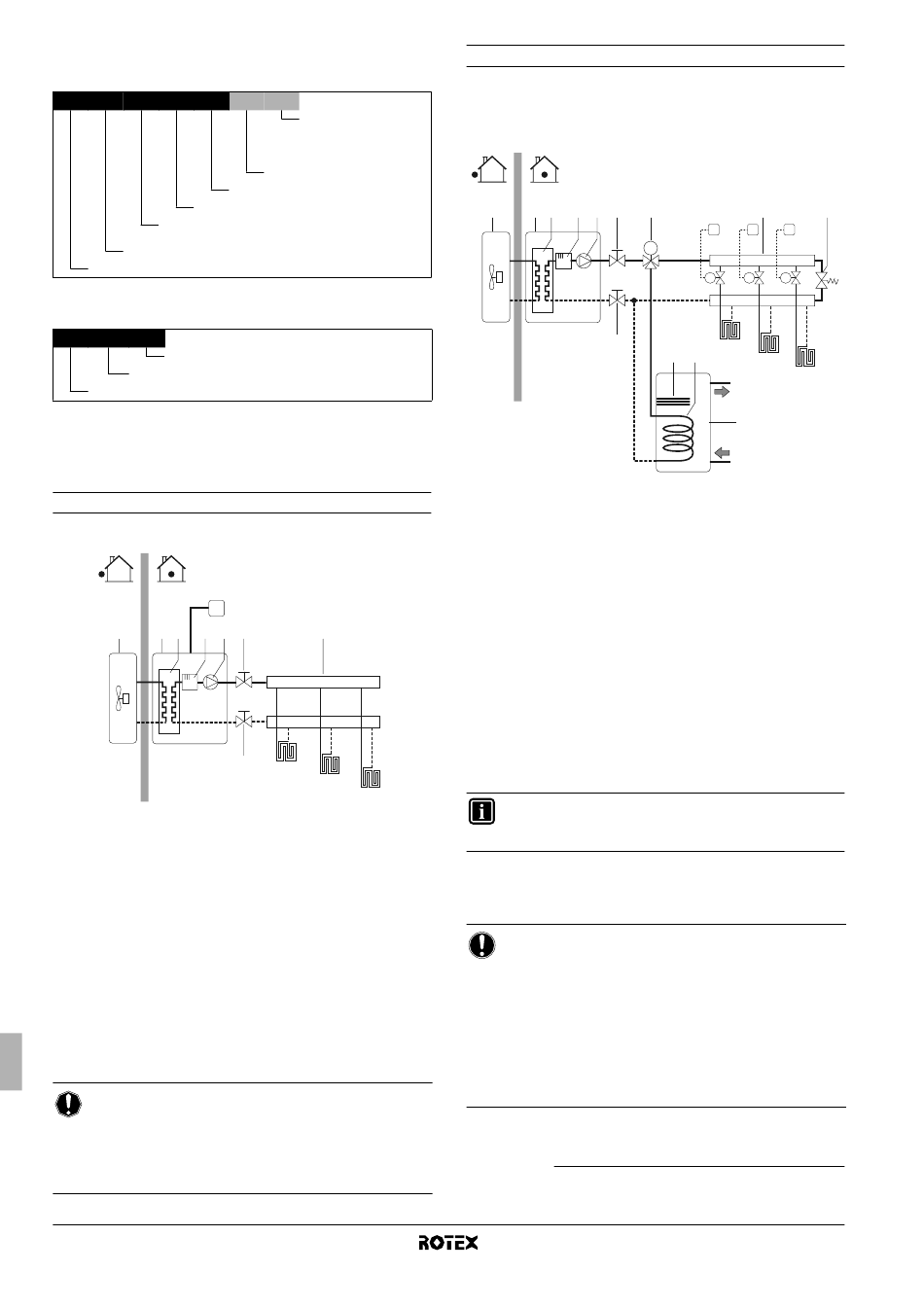

3.4. Tipik uygulama örnekleri
Aşağıda verilen uygulama örnekleri sadece açıklama amacına
yönelik olarak verilmiştir.

Uygulama 1

İç üniteye bağlı oda termostatı ile yalnız hacim ısıtma uygulaması.
T
1 2 3 4 5
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Yardımcı ısıtıcı
5 Pompa
6 Kesme vanası
7 Kolektör (sahada tedarik edilir)
FHL1...3 Zeminden ısıtma devresi
T Oda termostatı (opsiyonel)
Pompa işletimi ve hacim ısıtma
İç üniteye oda termostatı (T) bağlı olduğu zaman, pompa (5) oda
termostatından ısıtma talebi
arayüzünde ayarlanan hedef çıkış suyu sıcaklığına erişmek için dış
ünite çalışmaya başlar.
Oda sıcaklığı termostat ayar noktasının üstüne çıktığında dış ünite ve
pompa çalışmayı durdurur.
BİLDİRİM
Termostat kablolarını doğru terminallere bağladığınızdan
(bkz. "Termostat kablosunun bağlanması", sayfa 19) ve
DIP anahtar geçiş anahtarlarını doğru ayarladığınızdan
(bkz. "8.2. Oda termostatı
sayfa 22) emin olun.
Montaj kılavuzu
4
3 V3
Yardımcı ısıtıcı nominal
gerilimi:
V3 = 1P, 230 V
WN = 3P, 400 V
Yardımcı ısıtıcı kapasitesi (kW)
Seri
6 7
6
FHL1
FHL2
FHL3
geldiğinde çalışır ve kullanıcı
montaj konfigürasyonu",

Uygulama 2

İç üniteye bağlı oda termostatı olmayan yalnız hacim ısıtma
uygulaması. Odaların sıcaklığı her bir su devresinde bulunan bir
vana vasıtasıyla kontrol edilir. Kullanım sıcak suyu, iç üniteye bağlı
olan kullanım sıcak suyu deposu üzerinden sağlanır.
(a)
1 2 3 4
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Yardımcı ısıtıcı
5 Pompa
6 Kesme vanası
7 Motorlu 3 yollu vana (sahada tedarik edilir)
8 Kolektör (sahada tedarik edilir)
9 Baypas vanası (sahada tedarik edilir)
10 Kullanım sıcak suyu deposu (opsiyonel)
11 Destek ısıtıcı
12 Isı eşanjörü serpantini
FHL1...3 Zeminden ısıtma devresi
T1...3 Ayrı oda termostatı (opsiyonel)
M1...3 Alttan ısıtma devresini kontrol etmek için ayrı motorlu vana
(sahada tedarik edilir)
Pompa işletimi
İç üniteye (2) termostat bağlı değilken, pompa (5) ya iç ünite devrede
olduğu sürece yada istenen su sıcaklığına erişilene kadar çalışmak
üzere düzenlenebilir.
BİLGİ
Pompa konfigürasyon ayrıntıları, "8.3. Pompa işletim
konfigürasyonu", sayfa 23 konusunda bulunabilir.
Hacim ısıtma
Dış ünite(1), kullanıcı arayüzü üzerinde ayarlanan hedef çıkış suyu
sıcaklığına erişmek için çalışacaktır.
BİLDİRİM
Her bir hacim ısıtma çevrimindeki (FHL1...3) sirkülasyon
uzaktan kumandalı vanalarla (M1...3) kontrol edildiğinde,
akış anahtarlı güvenlik aygıtının devreye girmesini
önlemek için bir baypas vanasının (9) olması önemlidir.
Baypas vanası, "6.7. Su borularının döşenmesi", sayfa 14
konusunda belirtilen minimum su akışının her zaman
garanti edileceği şekilde seçilmelidir.
Baypas vanası tarafından kontrol edilen bir basınç farkı
seçilmesi önerilir.
(1) Elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için, kullanım suyu
ısıtma modunda yardımcı ısıtıcı kullanılır.
(2) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
5 6 7 8
T1 T2
M
M1 M2
6
FHL1
11 12
FHL2
10
(1)
(2)
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010
9
T3
M3
FHL3
RKHBH/X008BB
