3.2.
Bu kılavuzun kapsamı
Bu kılavuzda seçim prosedürüne ve su sistemi tasarım prosedürüne
yer VERİLMEMİŞTİR. Su devresinin tasarımı ile ilgili olarak yalnızca
bu kılavuzun ayrı bir bölümünde bazı önlemler, ipuçları ve faydalı
bilgiler verilmiştir.
Bu kılavuz, seçim ve su sistemi tasarım aşamalarından sonra
RKHBH/X ünitelerinin taşınması, montajı ve bağlanması ile ilgili
prosedürleri içermektedir. Bu kılavuz, ünitenin bakımının doğru
şekilde yapılması ve meydana gelebilecek problemlerde yardım
sağlaması için hazırlanmıştır.
BİLGİ
Bu kılavuzda ele alınmayan konular için dış ünite montaj
kılavuzuna bakın.
İç ünitenin kullanımı, iç ünite kullanım kılavuzunda
açıklanmıştır.
3.3.
Model tanımlaması
İç ünite
RK
HB
X
016
BB
3
Seri
Isıtma/soğutma kapasitesinin gösterimi (kW)
X = ısıtma ve soğutma,
H = yalnız ısıtma
Hydrobox
Rotex kiti
(a) Tam değerler için, bkz. "12. Teknik özellikler", sayfa 49.
Drenaj tavası kiti (opsiyonel)
EK
HB
DP
150
Drenaj tavası
Hydrobox
Avrupa kiti
Montaj kılavuzu
4
V3
Yardımcı ısıtıcı nominal gerilimi:
V3 = 1P, 230 V
WN = 3P, 400 V
Yardımcı ısıtıcı kapasitesi (kW)
(a)
3.4.
Tipik uygulama örnekleri
Aşağıda verilen uygulama örnekleri sadece açıklama amacına
yönelik olarak verilmiştir.

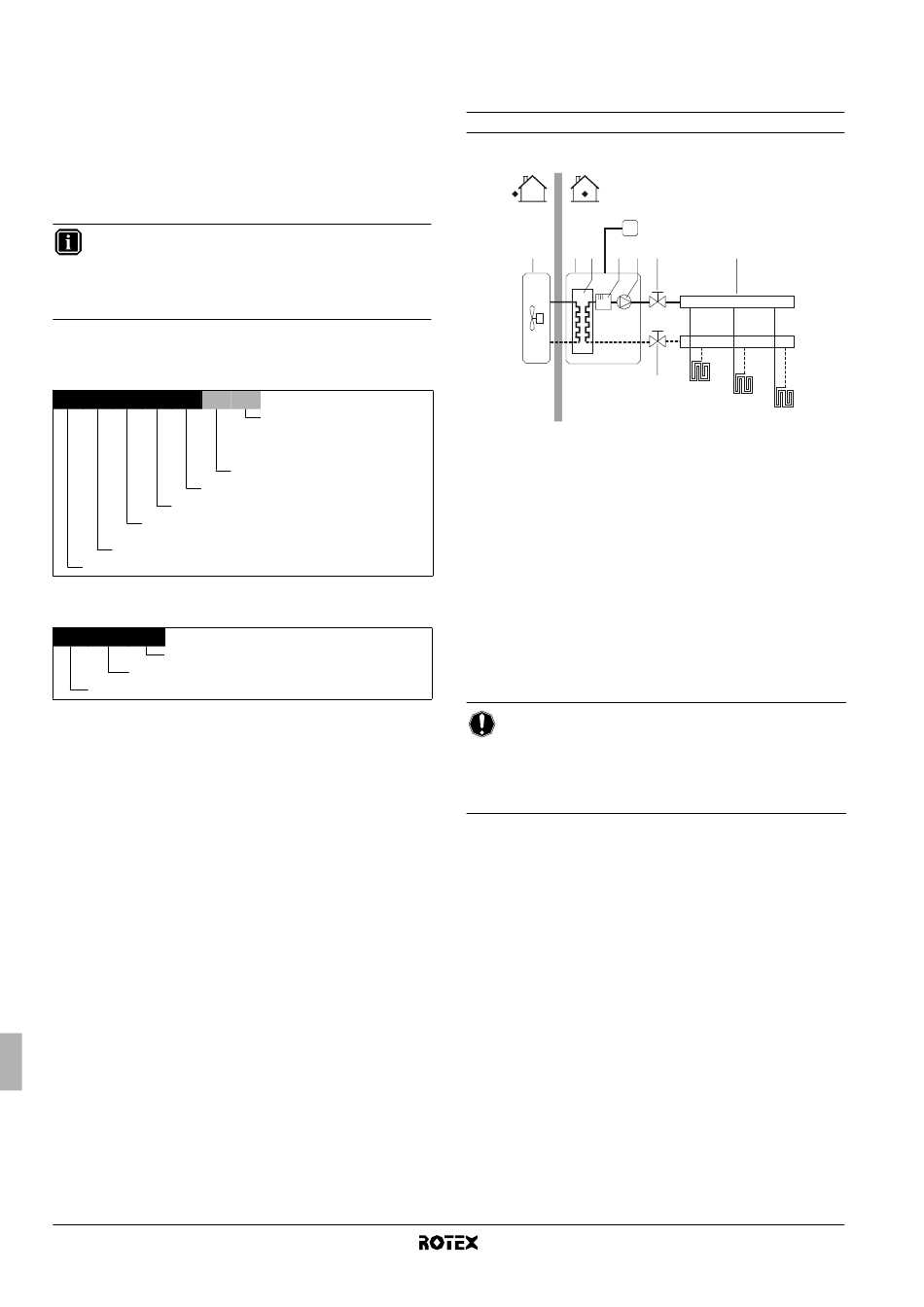

Uygulama 1

İç üniteye bağlı oda termostatı ile yalnız hacim ısıtma uygulaması.
T
1
2
3
4
5
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Yardımcı ısıtıcı
5 Pompa
6 Kesme vanası
7 Kolektör (sahada tedarik edilir)
FHL1...3 Zeminden ısıtma devresi
T Oda termostatı (opsiyonel)
Pompa işletimi ve hacim ısıtma
İç üniteye oda termostatı (T) bağlı olduğu zaman, pompa (5) oda
termostatından
ısıtma
talebi
arayüzünde ayarlanan hedef çıkış suyu sıcaklığına erişmek için dış
ünite çalışmaya başlar.
Oda sıcaklığı termostat ayar noktasının üstüne çıktığında dış ünite ve
pompa çalışmayı durdurur.
BİLDİRİM
Termostat kablolarını doğru terminallere bağladığınızdan
(bkz. "Termostat kablosunun bağlanması", sayfa 20) ve
DIP anahtar geçiş anahtarlarını doğru ayarladığınızdan
(bkz.
"8.2. Oda
termostatı
sayfa 23) emin olun.
Havadan suya ısı pompası sistemi için iç ünite
6
7
6
FHL1
FHL2
FHL3
geldiğinde
çalışır
ve
kullanıcı
montaj
konfigürasyonu",
RKHBH/X016BB
4PW62576-3 – 10.2010
