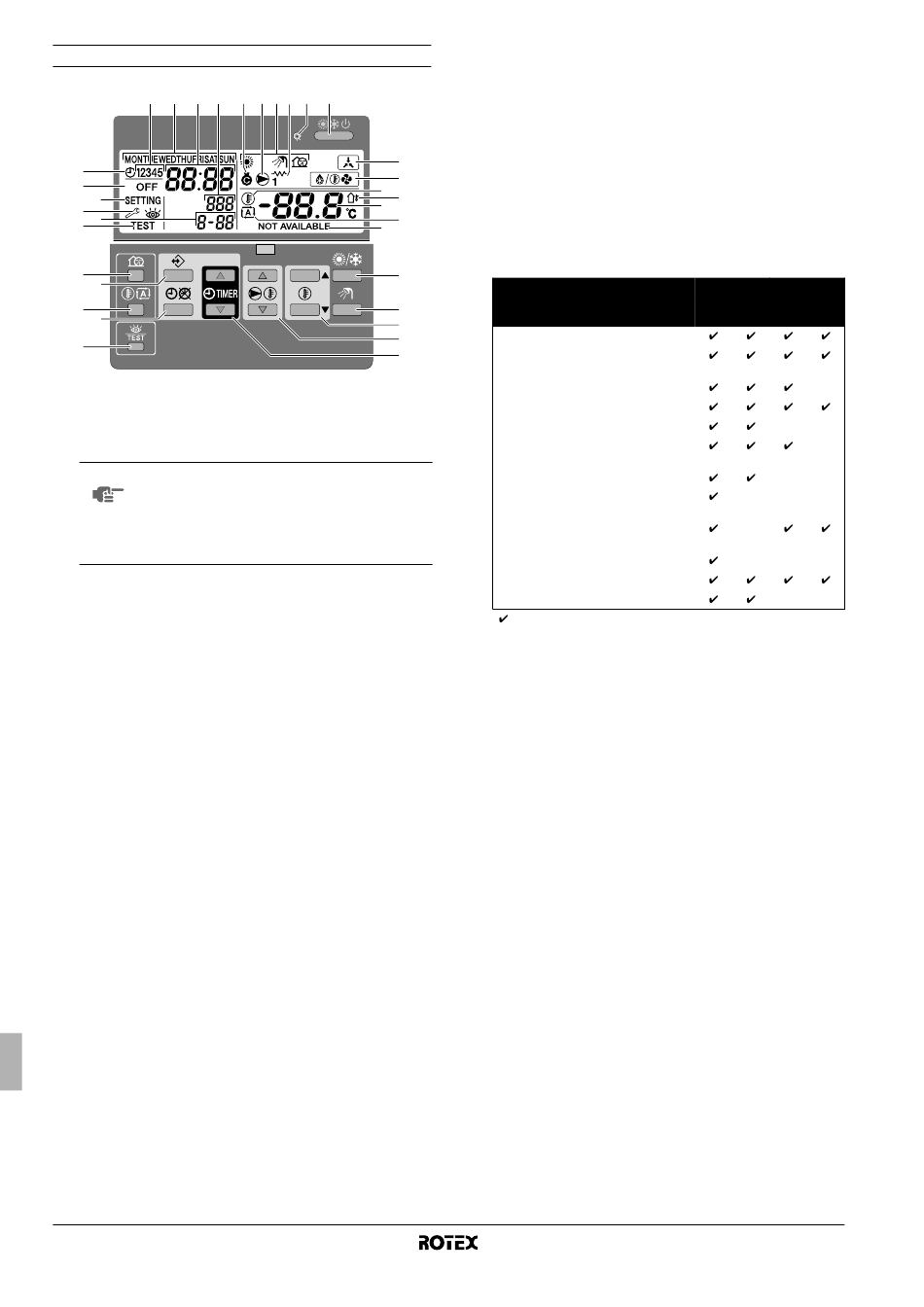

Uzaktan kumanda butonları ve simgeleri
8
5
6 23
7
9
12
10
22
21
32
27
25
28
26
1.
AÇMA/KAPAMA BUTONU
AÇMA/KAPAMA butonu hacim ısıtmayı başlatır ya da durdurur.
AÇMA/KAPAMA butonuna art arda defalarca basılması sistemin
arızalı çalışmasına yol açabilir (saatte maksimum 20 kez).
butonuna basılmasının kullanım suyu ısıtması
NOT
y
üzerinde bir etkisi olmayacağına dikkat edin.
Kullanım suyu ısıtması, yalnız
ve/veya depolama program zamanlayıcı devre
dışı bırakılarak kapatılır ya da açılır.
2.
ÇALIŞMA LED'i
0
Çalışma LED'i hacim ısıtma işletimi sırasında yanar. Bir arıza
olduğunda LED yanıp söner. LED KAPALI olduğunda, başka
işletim modlarının hala etkin olabilmesine karşın, hacim ısıtma
etkin değildir.
3.
İŞLETİM MODU SİMGELERİ
Bu simgeler geçerli işletim modunu (modlarını) gösterir: hacim
ısıtma (
h
), kullanım suyu ısıtma (
Sınırlar dahilinde farklı modlar birlikte kullanılabilir, örn. hacim
ısıtma ve kullanım suyu ısıtma. İlgili mod simgeleri aynı anda
gösterilecektir.
Kullanım sıcak su deposu kurulu değilse,
zaman gösterilmez.
4.
HARİCİ KONTROL SİMGESİ
Bu simge dış ünitenin zorunlu işletimde çalıştığını gösterir. Bu
simge gösterildiği sürece uzaktan kumanda kullanılamaz.
5.
HAFTANIN GÜNÜ GÖSTERGESİ
Bu gösterge haftanın geçerli gününü gösterir.
Program
zamanlayıcı
okunurken
gösterge ayarlanan günü gösterir.
6.
SAAT EKRANI
8
Saat ekranı geçerli zamanı gösterir.
Program zamanlayıcı okunurken veya programlanırken, saat
ekranı eylem zamanını gösterir.
7.
PROGRAM ZAMANLAYICI SİMGESİ
Bu simge, program zamanlayıcının etkin olduğunu gösterir.
8.
EYLEM SİMGELERİ
q
Bu simgeler, program zamanlayıcının her bir günü için
programlama eylemlerini gösterir.
9.
KAPALI SİMGESİ
x
Bu simge, program zamanlayıcı programlanırken KAPALI
eyleminin seçildiğini gösterir.
10. MUAYENE GEREKLİ
k
ve
Bu simgeler, tesisatta muayene gerektiğini gösterir. Satıcınıza
başvurun.
Kullanım kılavuzu
3
15
17
3
16
2
1
4
14
20
18
11
19
13
33
24
31
30
29
y
w
butonu ile
h
,
w
,
s
w
) ya da sessiz mod (
w
simgesi hiçbir
e
1234567
veya
programlanırken,
p
l
11. SICAKLIK GÖSTERGESİ
Bu gösterge tesisatın geçerli sıcaklığını gösterir, çıkış suyu
sıcaklığı ya da gerçek oda sıcaklığı.
Oda sıcaklığı ayar noktası değiştirilirken ayar noktası 5 saniye
yanıp sönüyor olacaktır ve ardından gerçek oda sıcaklığına
dönecektir.
12. AYAR
$
Kullanılmıyor. Yalnız montaj amacına yöneliktir.
13. KULLANILMIYOR
Bu simge, kurulu olmayan bir opsiyona başvurulduğunda veya
bir fonksiyon kullanılamaz olduğunda gösterilir. Kullanılamaz
işlev, yetersiz izin seviyesi veya bağımlı uzaktan kumandanın
kullanılması anlamına gelebilir (montaj kılavuzuna bakın).
İşletim AÇMA/KAPAMA
Kullanım sıcak suyu ısıtma işletimi
AÇMA/KAPAMA
Çıkış suyu sıcaklığının ayarlanması
Oda sıcaklığının ayarlanması
Sessiz mod AÇIK/KAPALI
Hava durumuna bağlı ayar noktası
AÇIK/KAPALI
Saatin ayarlanması
Program zamanlayıcının
programlanması
Program zamanlayıcı işletimi
AÇIK/KAPALI
Saha ayarları
Hata kodu gösterimi
Test işletimi
= çalıştırılabilir
14. BUZ ÇÖZME/BAŞLATMA MODU SİMGESİ
Bu simge, buz çözme/başlatma modunun etkin olduğunu
gösterir.
15. KOMPRESÖR SİMGESİ
s
).
Bu simge, tesisatın dış ünitesinde bulunan kompresörün çalışır
durumda olduğunu gösterir.
16. ISITICI KADEMESİ
Isıtıcı kit opsiyonu takılı olduğunda,
çalıştığını gösterir.
17. POMPA SİMGESİ
Bu simge, sirkülasyon pompasının çalışır durumda olduğunu
gösterir.
18. DIŞ SICAKLIK GÖSTERGESİ
Bu simge yanıp söndüğünde, dış ortam sıcaklığı görüntülenir.
Daha fazla bilgi için bkz. "Sıcaklık okuma modu" sayfa 9.
19. HAVA DURUMUNA BAĞLI AYAR NOKTASI SİMGESİ
Bu simge, denetleyicinin dış ortam sıcaklığını esas alarak çıkış
suyu sıcaklık ayar noktasını otomatik olarak uyarlayacağını
gösterir.
20. SICAKLIK SİMGESİ
Bu simge, gerçek oda sıcaklığı veya oda sıcaklığı ayar noktası
gösterildiğinde görüntülenir.
Bu simge aynı zamanda, program zamanlayıcı programlama
modunda sıcaklık ayar noktası ayarlanırken de görüntülenir.
Daha fazla bilgi için bkz. "Sıcaklık okuma modu" sayfa 9.
21. TEST İŞLETİMİ SİMGESİ
Bu simge, ünitenin test modunda çalıştığını gösterir.
22. SAHA AYAR KODU
Bu kod, saha ayar listesindeki kodu temsil eder. Bkz. "Saha
ayarları tablosu" sayfa 16.
9
n
Ana
Bağımlı
d
ç
(
(
simgesi ısıtıcının
é
u
b
t
;
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi ve opsiyonları
İzin
seviye
seviye
2
3
a
4PW61219-1
