Afmetingen en serviceruimte

Maateenheid: mm
Afmetingen van de unit, zie afbeelding 2
1 Buigzame afvoerslang
2 Aansluiting van
wateruitlaat
3 Aansluiting van
waterinlaat
4 Aansluiting van
koelmiddelvloeistof
Vereiste serviceruimte, zie afbeelding 2

Controleren, hanteren en uitpakken van de unit

■
De binnenunit is verpakt in een kartonnen doos, met banden
bevestigd op een houten pallet.
■
Bij de levering moet de unit worden gecontroleerd. Eventuele
schadeclaims moeten onmiddellijk worden doorgegeven aan de
bevoegde expeditie-agent.
■
Controleer of alle accessoires van de binnenunit zijn mee-
geleverd (zie "Accessoires" op pagina 2).
■
Breng de unit zo dicht mogelijk bij de uiteindelijke installatie-
plaats in de oorspronkelijke verpakking om beschadiging tijdens
het vervoer te voorkomen.
■

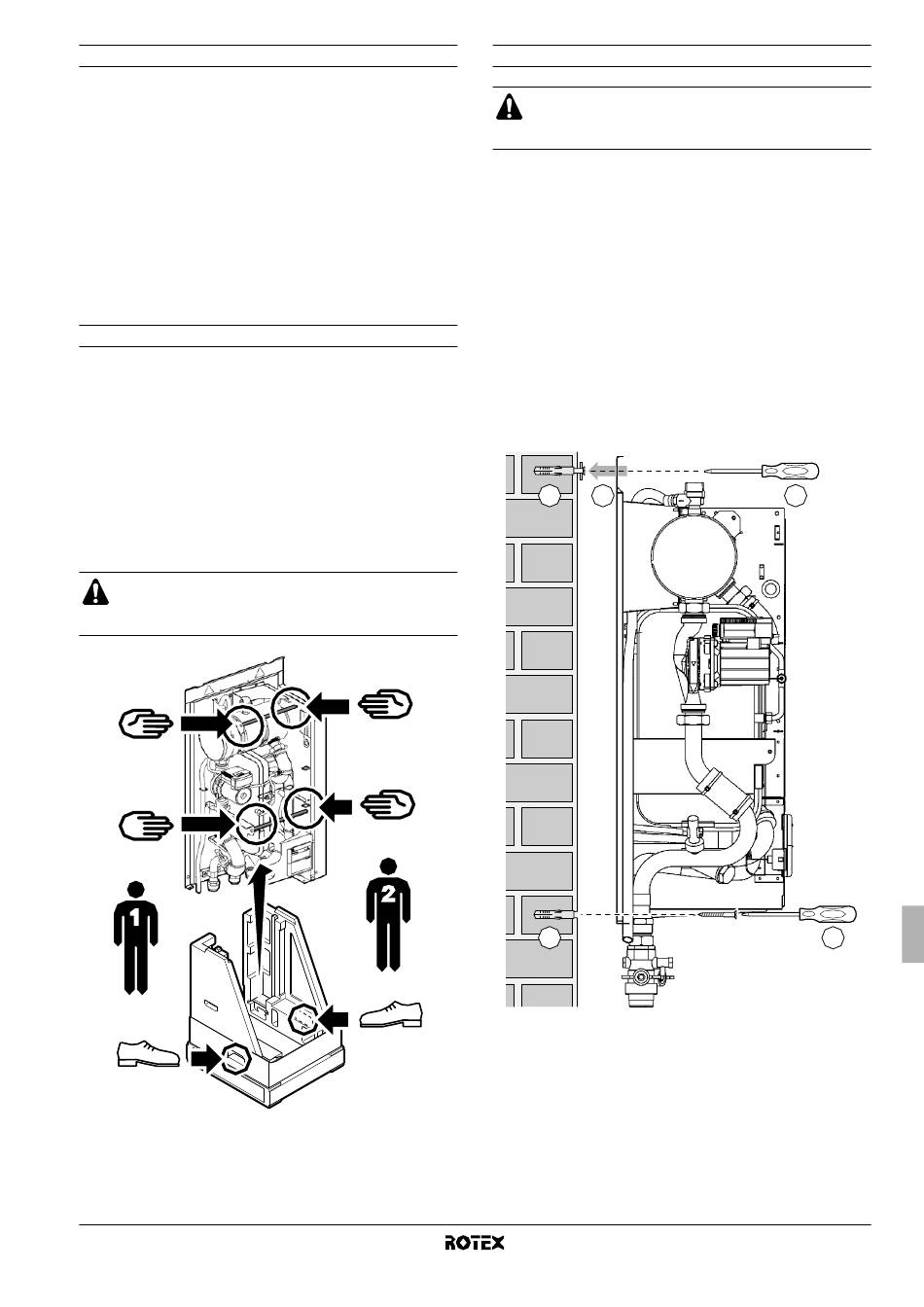

De binnenunit weegt ongeveer 46 kg en moet door twee
personen aan de twee hefstangen worden opgeheven.
VOORZICHTIG
Hef de unit niet op met de schakelkast of de leidingen!
Twee hefstangen zijn voorzien om de unit op te heffen.
RKHBH/X008BA
Binnenunit voor lucht-water-warmtepompsysteem
4PW54224-1A
5 Aansluiting van
koelmiddelgas
FBSP Female British Standard
Pipe (Vrouwelijke leiding
Britse standaard)
MBSP Male British Standard
Pipe (Mannelijke leiding
Britse standaard)

Montage van de binnenunit

VOORZICHTIG
De unit weegt ongeveer 46 kg. Om de unit te monteren zijn
twee personen vereist.
1 Plaats het installatiepatroon (zie verpakking) tegen de muur en
markeer de bevestigingsposities (2 bovenaan (● T) en 2
onderaan (● B)).
Zorg ervoor dat de markeringen (per 2) volledig waterpas zijn en
dat de afmetingen van de markeringen overeenstemmen met
afbeelding 4.
Wanneer de unit niet waterpas is geïnstalleerd, kan er lucht in
het watercircuit vast komen te zitten, waardoor de unit slecht
zou werken.
Let hier vooral op bij de installatie van een RKHBX-model om te
voorkomen dat de lekbak overloopt.
2 Boor 4 gaten en installeer 4 pluggen (geschikt voor M10).
3 Draai de schroeven in de bovenste pluggen en hang de
bovenunit op aan de bovenste schroeven.
4 Draai de schroeven in de onderste pluggen en draai de
schroeven goed vast.
2
1
1
3
4
