I
NSTALLATIE VAN DE BINNENUNIT

Keuze van de installatieplaats

De unit moet binnenshuis aan een muur worden gemonteerd op een
plaats die voldoet aan de volgende voorwaarden:
De installatieplaats is vorstvrij.
Voldoende vrije ruimte rond de unit voor onderhoud. (Zie
afbeelding 2).
Voldoende ruimte rond de unit voor luchtcirculatie.
Voorziening voor condensaatafvoer (alleen voor RKHBX-
modellen met lekbakkit EKHBDP) en druk aflaten van de
drukveiligheidsklep.
Het installatie-oppervlak is een vlakke en verticale muur van
niet-brandbaar materiaal die het gewicht van de unit bij werking
kan dragen (zie "Technische specificaties" op pagina 29).
Er kan geen brand ontstaan als gevolg van lekkage van licht
ontvlambare gassen.
Alle leidinglengten en afstanden zijn nageleefd.
Vereiste
Maximaal toegestane koelmiddelleidinglengte
tussen buiten- en binnenunit
Minimaal vereiste koelmiddelleidinglengte tussen
buiten- en binnenunit
Maximaal toegestaan hoogteverschil tussen buiten-
en binnenunit
Maximaal toegestane afstand tussen de
3-wegsklep en de binnenunit (alleen voor
installaties met tank voor warm water voor
huishoudelijk gebruik).
Maximaal toegestane afstand tussen de tank voor
warm water voor huishoudelijk gebruik en de
binnenunit (alleen voor installaties met tank voor
warm water voor huishoudelijk gebruik). De bij de
tank voor warm water voor huishoudelijk gebruik
geleverde thermistorkabel is 12 m lang.
De apparatuur is niet bedoeld voor gebruik in een omgeving met
ontploffingsgevaar.
LET OP Als de installatie met een tank voor warm water voor
huishoudelijk gebruik is uitgerust (optie), zie de
montagehandleiding van de tank voor warm water voor
huishoudelijk gebruik.

Afmetingen en serviceruimte

Maateenheid: mm
Afmetingen van de muurbeugel
10
163
Afmetingen van de unit, zie afbeelding 3
1 Buigzame afvoerslang
2 Aansluiting van wateruitlaat
3 Aansluiting van waterinlaat
4 Aansluiting van koelmiddelvloeistof
5 Aansluiting van koelmiddelgas
Vereiste serviceruimte, zie afbeelding 2.
Montagehandleiding
8
Waarde
30 m
3 m
20 m
3 m
10 m
10 10
163

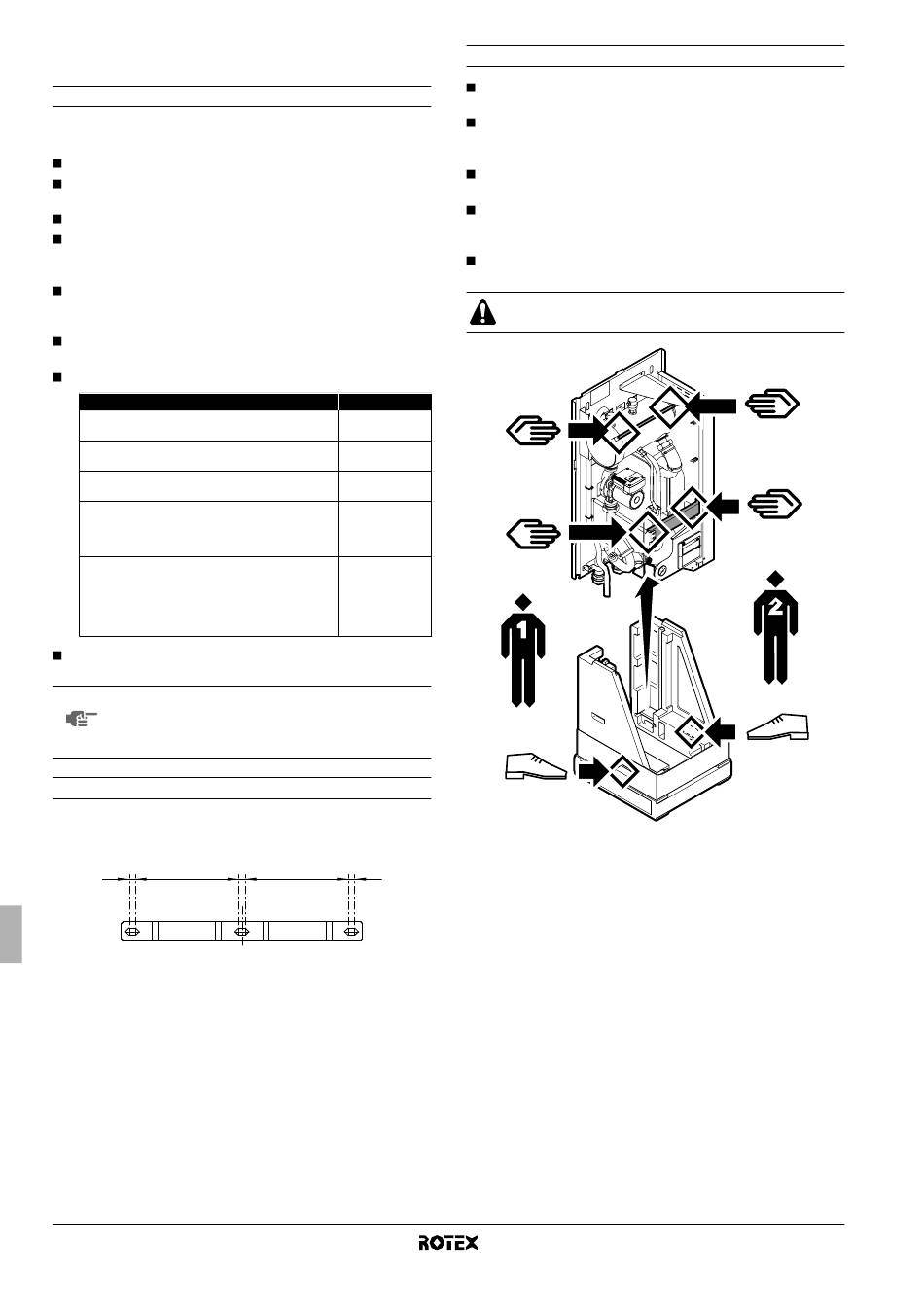

Controleren, hanteren en uitpakken van de unit

De binnenunit is verpakt in een kartonnen doos, met banden
bevestigd op een houten pallet.
Bij de levering moet de unit worden gecontroleerd. Eventuele
schadeclaims moeten onmiddellijk worden doorgegeven aan de
bevoegde expeditie-agent.
Controleer of alle accessoires van de binnenunit zijn mee-
geleverd (zie "Accessoires" op pagina 2).
Breng de unit zo dicht mogelijk bij de uiteindelijke installatie-
plaats in de oorspronkelijke verpakking om beschadiging tijdens
het vervoer te voorkomen.
De binnenunit weegt ongeveer 50 kg en moet door twee
personen aan de twee hefstangen worden opgeheven.
Hef de unit niet op met de schakelkast of de leidingen!
Twee hefstangen zijn voorzien om de unit op te heffen.
Binnenunit voor lucht-water-warmtepompsysteem
RKHBH/X008AA
4PW50203-1A
