Controleren, hanteren en uitpakken van de unit

■
De binnenunit is verpakt in een kartonnen doos, met banden
bevestigd op een houten pallet.
■
Bij de levering moet de unit worden gecontroleerd. Eventuele
schadeclaims moeten onmiddellijk worden doorgegeven aan de
bevoegde expeditie-agent.
■
Controleer of alle accessoires van de binnenunit zijn mee-
geleverd (zie "Accessoires" op pagina 2).
■
Breng de unit zo dicht mogelijk bij de uiteindelijke installatie-
plaats in de oorspronkelijke verpakking om beschadiging tijdens
het vervoer te voorkomen.
■

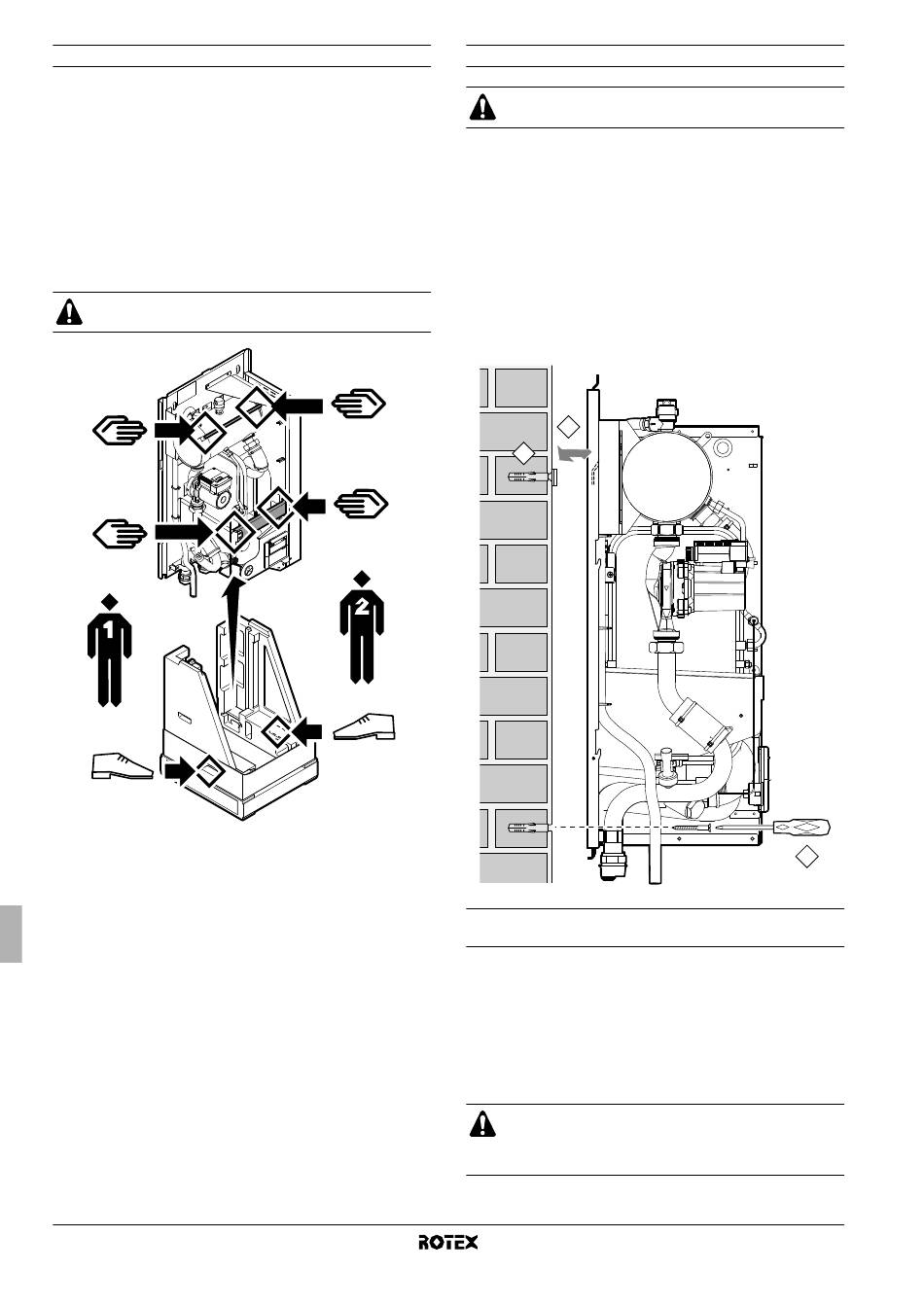

De binnenunit weegt ongeveer 55 kg en moet door twee
personen aan de twee hefstangen worden opgeheven.
Hef de unit niet op met de schakelkast of de leidingen!
Twee hefstangen zijn voorzien om de unit op te heffen.
Montagehandleiding
9

Montage van de binnenunit

De binnenunit weegt ongeveer 55 kg. De unit moet door
twee personen worden gemonteerd.
1 Bevestig de muurmontagebeugels tegen de muur met de juiste
pluggen en schroeven.
Controleer of de muurmontagebeugel volledig waterpas is.
Wanneer de unit niet waterpas is geïnstalleerd, kan er lucht in
het watercircuit vast komen te zitten, waardoor de unit slecht
zou werken.
Let hier vooral op bij de installatie van een RKHBX-model om te
voorkomen dat de lekbak overloopt.
2 Hang de binnenunit aan de muurmontagebeugel.
3 Bevestig de binnenunit aan de onderkant met de juiste pluggen
en schroeven. De unit is daartoe uitgerust met 2 gaten onderaan
in de buitenste rand van het frame.
2
1
Installatie van de lekbakkit EKHBDP (alleen voor
RKHBX-modellen)
Voor modellen voor verwarmen/koelen moet de lekbakkit worden
geïnstalleerd (zie "Accessoires" op pagina 2).
Bij het koelen kan waterdamp (vochtigheid) in de lucht condenseren
en zich afzetten op de koude koelmiddel- en waterleidingen. Dit
water wordt verzameld in de lekbak, die op een afvoer moet
aangesloten zijn.
Raadpleeg voor instructies voor de installatie het instructieblad dat bij
de lekbakkit is meegeleverd.
Steek het uiteinde van de slang van de drukveiligheidsklep
in de lekbak. Anders kan water terechtkomen op elek-
trische onderdelen, wat zou leiden tot elektrische
schokken of een kortsluiting van het elektrische systeem.
Binnenunit voor lucht-water-warmtepompsysteem
3
RKHBH/X016AB
4PW50205-1A
