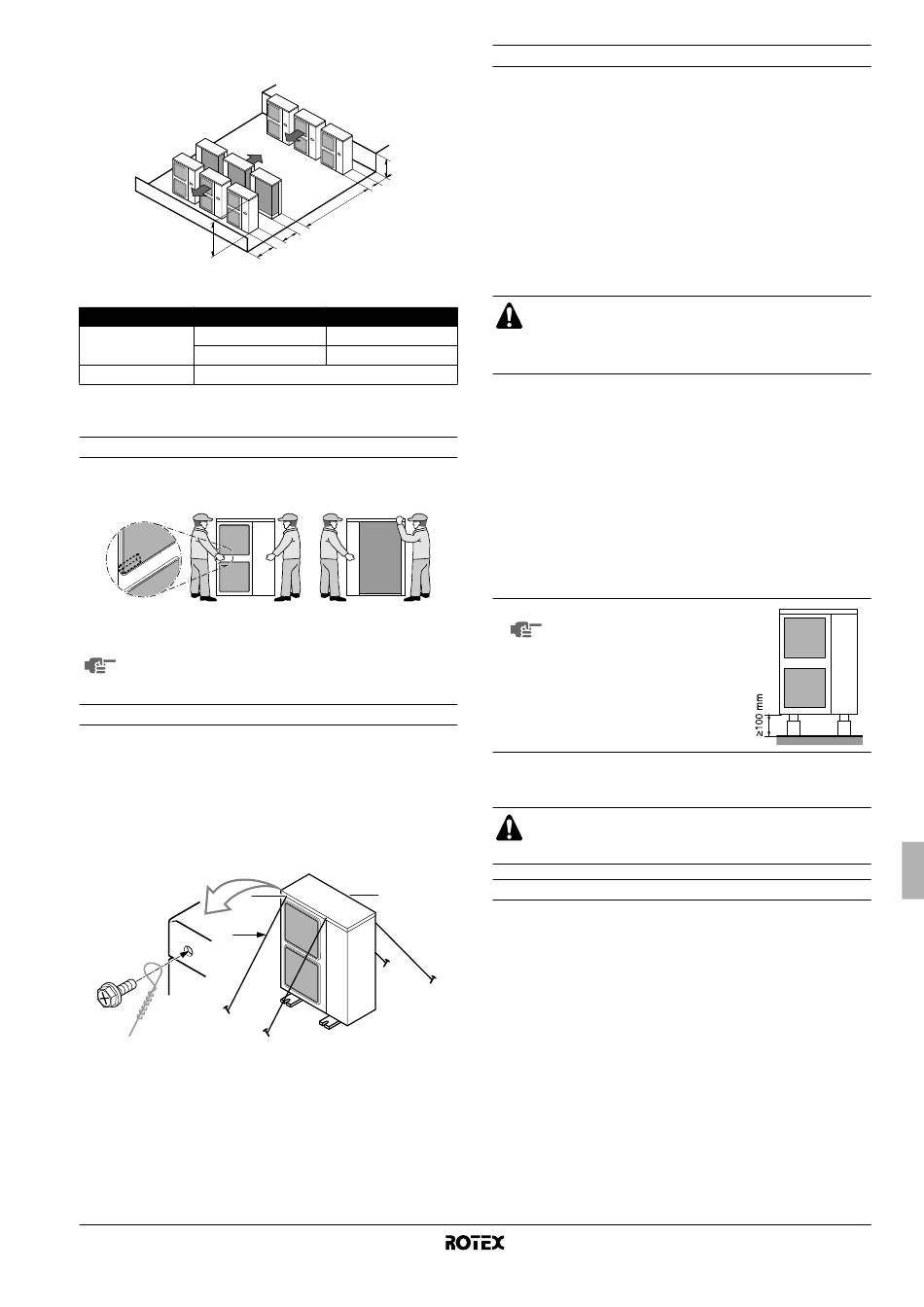

2. In geval meerdere units worden geïnstalleerd (2 units of meer),
zijdelings per rij gekoppeld.
H
Verhouding tussen de afmetingen van H, A en L zijn in de onder-
staande tabel vermeld.
0<L≤1/2H
L≤H
1/2H<L≤H
H<L Installatie onmogelijk

4.4. Controleren, hanteren en uitpakken van de unit

Omgaan met de unit
Zoals in de afbeelding is aangegeven, dient de unit rustig bij de
linker- en rechterhandgreep vastgenomen te worden.
Houd de unit vast aan de hoeken, en niet aan de aanzuiginlaat in de
zijkant; anders kunt u de behuizing beschadigen.
Let erop dat u de achterste ribben niet met uw handen of
voorwerpen aanraakt.
Installatiemethode ter voorkoming van kantelen
Indien het risico bestaat dat de eenheid gaat kantelen, installeer
deze dan zoals in de afbeelding is aangegeven.
■
breng lussen aan in de 4 kabels, zoals aangeduid op de
tekening
■
schroef het bovendeksel los op de 4 punten die met A en B zijn
aangeduid
■
steek de schroeven door de lussen en schroef ze goed vast
A A
C
A plaats van de 2 bevestigingspunten aan de voorzijde van de unit
B plaats van de 2 bevestigingspunten aan de achterzijde van de unit
C kabels: lokaal te voorzien
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
4PW55782-1B
L
A
≥3000
≥600
≥1500
L A
250
300
B
Methode voor het verwijderen van de transportbeveiliging
De gele transportbeveiliging over de poot van de compressor om de
unit tijdens het transport te beschermen moet worden verwijderd. Ga
te werk zoals afgebeeld in afbeelding 3 en hierna beschreven.
A Compressor
B Bevestigingsmoer
C Transportbeveiliging
1 Draai de bevestigingsmoer een beetje los (B).
2 Verwijder de transportbeveiliging (C) zoals afgebeeld in
afbeelding 3.
3 Draai de bevestigingsmoer (B) opnieuw vast.
VOORZICHTIG
Als de unit wordt gebruikt zonder eerste de transport-
beveiliging te verwijderen, kunnen er abnormale trillingen
of geluiden worden geproduceerd.

4.5. Werkzaamheden aan de afvoer

Kijk na in de combinatietabel in "Algemene informatie" op pagina 1 of
afvoerwerkzaamheden toegelaten zijn. Wanneer u aan uw unit
afvoerwerkzaamheden mag uitvoeren en de installatieplaats vereist
dit, volg dan de onderstaande richtlijnen.
■
Afvoerkits voor afvoer zijn beschikbaar als optie.
■
Als de opstelling van de afvoerleiding vanuit de buitenunit
moeilijkheden oplevert (als afvoerwater bijvoorbeeld op iemand
zou spatten), zorg dan voor afvoer via een afvoeraansluitstuk
(los verkrijgbaar).
■
Controleer of de afvoer goed werkt.
LET OP Als de afvoeropeningen van de
buitenunit geblokkeerd worden
door de installatiebasis of het
oppervlak van de vloer, moet u
de unit hoger plaatsen zodat er
een vrije ruimte van meer dan
100 mm onder de buitenunit
ontstaat.

4.6. Montage van de unit

Aangezien de ontwerpdruk 4,0 MPa of 40 bar bedraagt,
kunnen dikkere leidingen
"5.1. Keuze van het leidingmateriaal" op pagina 8.
Voorzorgsmaatregelen voor R410A
■
Voor het koelmiddel moeten strikte voorzorgsmaatregelen
worden genomen om het systeem schoon, droog en afgedicht te
houden.
- Schoon en droog
Voorkom dat vreemd materiaal (zoals minerale olie of vocht)
in het systeem terechtkomt.
- Afgedicht
Raadpleeg daartoe aandachtig het hoofdstuk
"6. Voorzorgsmaatregelen bij het aanleggen van de
koelmiddelleidingen" op pagina 9 en volg nauwgezet de
procedures.
■
Aangezien R410A een gemengd koelmiddel is, moet het
vereiste extra koelmiddel worden gevuld in vloeibare toestand.
(Als het koelmiddel zich in een toestand van gas bevindt,
verandert de samenstelling en zal het systeem niet naar
behoren functioneren.)
■
De aangesloten binnenunit moet een RKHBRD-unit zijn.
vereist zijn. Raadpleeg
Montagehandleiding
