3.2. Bestek van deze handleiding

Deze handleiding bevat GEEN selectieprocedure, noch een
werkwijze om de waterinstallatie te ontwerpen. In een apart
hoofdstuk van deze handleiding worden wel enkele voorzorgs-
maatregelen en adviezen omtrent de waterkring gegeven.
Als de keuze is gemaakt en het watersysteem is geïnstalleerd, dan
leest u in deze handleiding de werkwijzen om de RKHBH/X-units te
hanteren, te installeren en aan te sluiten. Deze handleiding bevat
instructies opdat adequaat onderhoud van de unit is gegarandeerd.
Bovendien biedt de handleiding ondersteuning voor problemen.
INFORMATIE
Raadpleeg de montagehandleiding van de buitenunit voor
delen die niet in deze handleiding beschreven worden.
De bediening van de binnenunit wordt beschreven in de
gebruiksaanwijzing van de binnenunit.
3.3. Modelidentificatie
Binnenunit
RK HB X 008 BB 3
Reeks
Aanduiding van koel-/verwarmingscapaciteit (kW)
X = verwarmen en koelen,
H = alleen verwarmen
Hydro box
Rotex-kit
(a) Zie voor de exacte waarden "12. Technische specificaties" op pagina 50.
Lekbakkit (optie)
EK HB DP 150
Lekbak
Hydro box
Europese kit
RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
V3
Nominale spanning
backupverwarming:
V3 = 1P, 230 V
WN = 3P, 400 V
Capaciteit backupverwarming (kW)

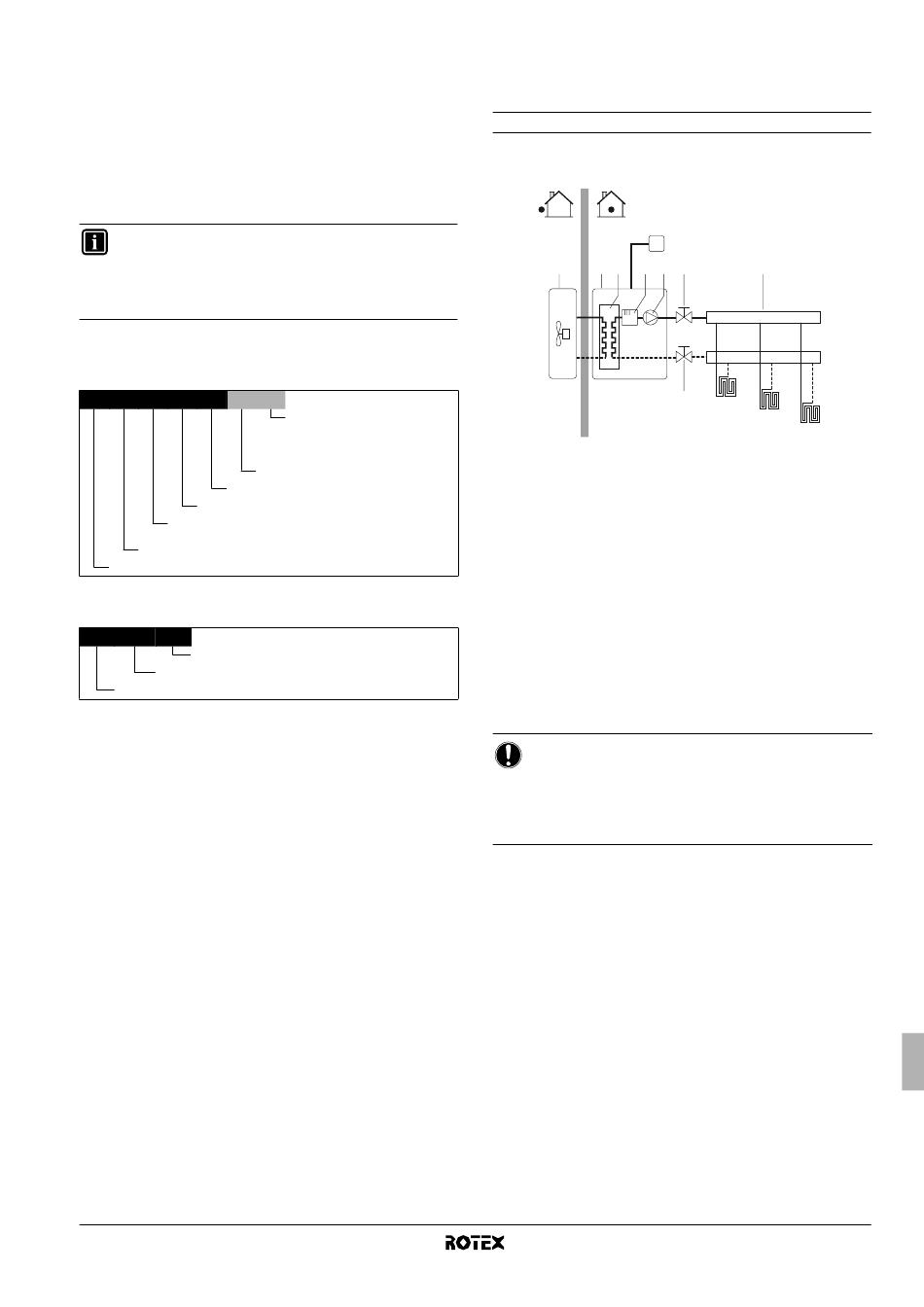

3.4. Voorbeelden van typische toepassingen

De onderstaande voorbeelden van toepassingen zijn alleen bedoeld
ter illustratie.

Toepassing 1

Toepassing met alleen verwarmen met de op de binnenunit
aangesloten kamerthermostaat.
1 2
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Backupverwarming
(a)
5 Pomp
6 Afsluiter
7 Verdeelstuk (lokale levering)
FHL1...3 Vloerverwarmingslus
T Kamerthermostaat (optie)
Pompwerking en verwarmen van ruimten
Wanneer de kamerthermostaat (T) op de binnenunit is aangesloten,
werkt de pomp (5) wanneer de kamerthermostaat een vraag om
verwarming stuurt. De buitenunit begint dan te werken om de in de
gebruikersinterface ingestelde doeltemperatuur van het uitgaand
water te bereiken.
Wanneer de kamertemperatuur boven het instelpunt van de
thermostaat ligt, worden de buitenunit en de pomp stilgelegd.
LET OP
Sluit de thermostaatdraden aan op de juiste aansluit-
klemmen (zie "Aansluiting van de thermostaatkabel" op
pagina 20) en configureer de DIP-schakelaars juist (zie
"8.2. Configuratie
kamerthermostaat" op pagina 24).
T
3 4 5 6 7
6
FHL1
FHL2
van de installatie
Montagehandleiding
FHL3
van de
