V
OORBEELDEN VAN TYPISCHE TOEPASSINGEN
Wanneer het Rotex-systeem in serie met een andere
warmtebron (bijv. een gasboiler) wordt gebruikt, mag de
retourwatertemperatuur naar de warmtewisselaar niet
meer dan 55°C bedragen. Rotex is niet aansprakelijk voor
eventuele schade die ontstaat wanneer dit voorschrift niet
wordt nageleefd.
De onderstaande voorbeelden van toepassingen zijn alleen bedoeld
ter illustratie.

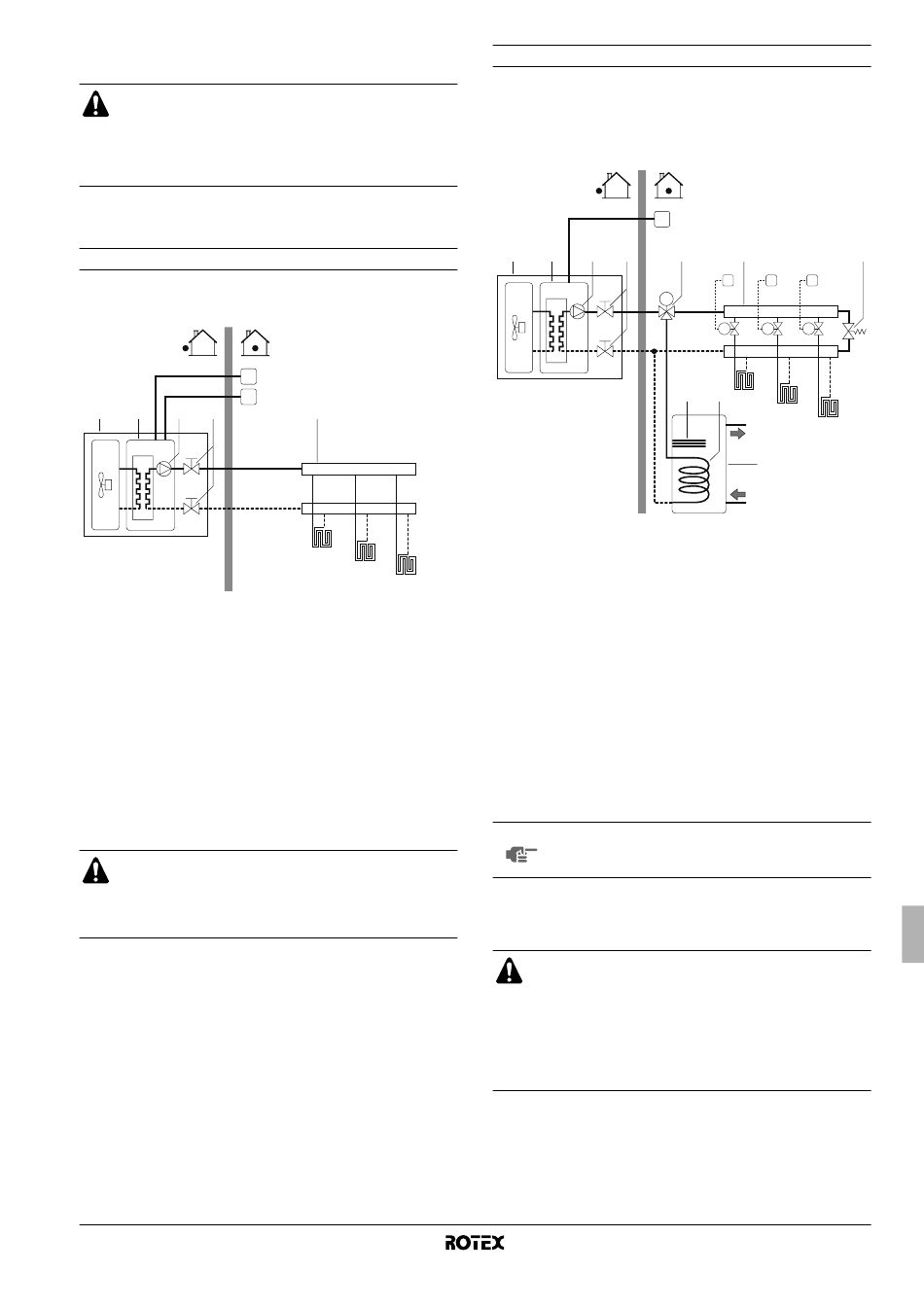

Toepassing 1

Toepassing met alleen verwarmen met een op de unit aangesloten
kamerthermostaat.
I
T
1 2 3 4
1 Unit
2 Warmtewisselaar
3 Pomp
4 Afsluiter
5 Verdeelstuk
(lokale levering)
Unitwerking en ruimteverwarming
Wanneer een kamerthermostaat (T) op de unit is aangesloten en de
kamerthermostaat een vraag om verwarming stuurt, begint de unit te
werken om de in de gebruikersinterface ingestelde doeltemperatuur
van het uitgaand water te bereiken.
Wanneer de kamertemperatuur boven het instelpunt van de
thermostaat ligt, wordt de unit stilgelegd.
Sluit de thermostaatdraden aan op de juiste aansluit-
klemmen (zie "Aansluiting van de thermostaatkabel" op
pagina 17) en configureer de DIP-schakelaars juist (zie
"Configuratie van de installatie van de kamerthermostaat"
op pagina 20).
R(D/B)LQ011~016AA6V3+W1
Unit voor lucht-water-warmtepompsysteem
4PW53149-1
5
FHL1
FHL2
FHL3
FHL1..3 Vloerverwarmingslus
(lokale levering)
T Kamerthermostaat
(lokale levering)
I Gebruikersinterface

Toepassing 2

Toepassing met alleen verwarmen zonder een op de unit
aangesloten kamerthermostaat. De temperatuur in elke kamer wordt
geregeld door een klep op elk watercircuit. Warm water voor
huishoudelijk gebruik wordt voorzien door de tank voor warm water
voor huishoudelijk gebruik die op de unit is aangesloten.
I
1 2 3 4
M
1 Unit
2 Warmtewisselaar
3 Pomp
4 Afsluiter
5 Verdeelstuk (lokale
levering)
6 Gemotoriseerde
3-wegsklep
7 Omloopklep
(lokale levering)
8 Boosterverwarming
9 Warmtewisselaarspiraal
Pompwerking
Zonder op de unit (1) aangesloten thermostaat kan de pomp (3)
worden geconfigureerd om te werken zolang de unit is ingeschakeld,
of tot de vereiste watertemperatuur is bereikt.
LET OP Meer informatie over de configuratie van de pomp
vindt u in "Configuratie van de pompwerking" op
pagina 21.
Ruimteverwarming
De unit (1) zal werken om de op de gebruikersinterface ingestelde
doeltemperatuur van het uitgaand water te bereiken.
Wanneer de circulatie in elke ruimteverwarmingslus
(FHL1..3) door op afstand gestuurde kleppen (M1..3)
wordt geregeld, moet een omloopklep (7) worden voorzien
om te voorkomen dat de beveiliging met debietschakelaar
wordt geactiveerd.
De omloopklep moet worden gekozen zodanig dat de
minimum waterstroom vermeld in "Waterleidingen" op
pagina 10 altijd verzekerd is.
6 5
T1 T2 T3
M1 M2 M3
8 9
FHL1
FHL2
FHL3
10
10 Tank voor warm water
voor huishoudelijk gebruik
FHL1..3 Vloerverwarmingslus
(lokale levering)
T1..3 Individuele
kamerthermostaat (lokale
levering)
M1..3 Individuele
gemotoriseerde klep voor
het regelen van de
FHL1-lus (lokale levering)
I Gebruikersinterface
