Afstandsbediening (optie)
Een optionele secundaire afstandsbediening RKRUAHTA (met
kamerthermostaatfunctie) kan op de binnenunit worden aangesloten.
Het voordeel hiervan is dat de standaard afstandsbediening in de
nabijheid van de unit kan worden geïnstalleerd (om serviceredenen)
en een tweede afstandsbediening elders (bijv. in de woonkamer) om
uw installatie te bedienen.
Zie "Installatie van de afstandsbediening" op pagina 15 voor meer
informatie.
Kamerthermostaat (optie)
Een optionele kamerthermostaat RKRTR of RKRTW kan op de
binnenunit worden aangesloten.
Zie de montagehandleiding van de kamerthermostaat voor meer
informatie.
Als deze optie geïnstalleerd is, kan de thermostaatfunctie
van de afstandsbediening niet worden gebruikt.
Digitale I/O-printplaat (optie)
Een optionele digitale I/O-printplaat EKRP1HBA kan op de binnen-
unit worden aangesloten en worden gebruikt om uw systeem op
afstand te monitoren. Deze adreskaart biedt 3 spanningsvrije
outputs.
Zie de gebruiksaanwijzing van de binnenunit en de montage-
handleiding van de digitale I/O-printplaat voor meer informatie.
Zie het bedradingsschema of aansluitschema voor de aansluiting van
deze printplaat op de unit.
Vraag-printplaat (optie)
Een optionele vraag-printplaat RKRP1AHTA kan op de binnenunit
worden aangesloten. Deze printplaat is vereist wanneer de Rotex-
kamerthermostaat RKRTR of RKRTW geïnstalleerd is of wanneer
besturing met meerdere instelpunten wordt gebruikt, en zorgt voor
communicatie met de binnenunit.
Zie de montagehandleiding van de vraag-printplaat voor meer
informatie.
Zie het bedradingsschema of aansluitschema voor de aansluiting van
deze printplaat op de unit.

Bestek van deze handleiding

Deze montagehandleiding beschrijft de procedures voor het omgaan
met, installeren en aansluiten van alle RKHBRD-binnenunitmodellen.
LET OP
De installatie van de RRRQ-warmtepompbuitenunit
wordt beschreven in de montagehandleiding van de
buitenunit.
Het gebruik van de binnenunit wordt beschreven in de
gebruiksaanwijzing van de binnenunit.
Modelidentificatie
Binnenunit
RK
HBR
D
016
AA
Aanduiding van verwarmingscapaciteit (kW)
Koelmiddeltype R134a
Hydro box - alleen verwarmen met hoge temperatuur
Rotex Kit
(a) Zie voor de exacte waarden "Unitspecificaties" op pagina 36.
Montagehandleiding
2
V1
V1 = 1N~, 220-240 V, 50 Hz
Y1 = 3N~, 380-415 V, 50 Hz
Reeks

Voorbeelden van typische toepassingen

De onderstaande voorbeelden van toepassingen zijn alleen bedoeld
ter illustratie.

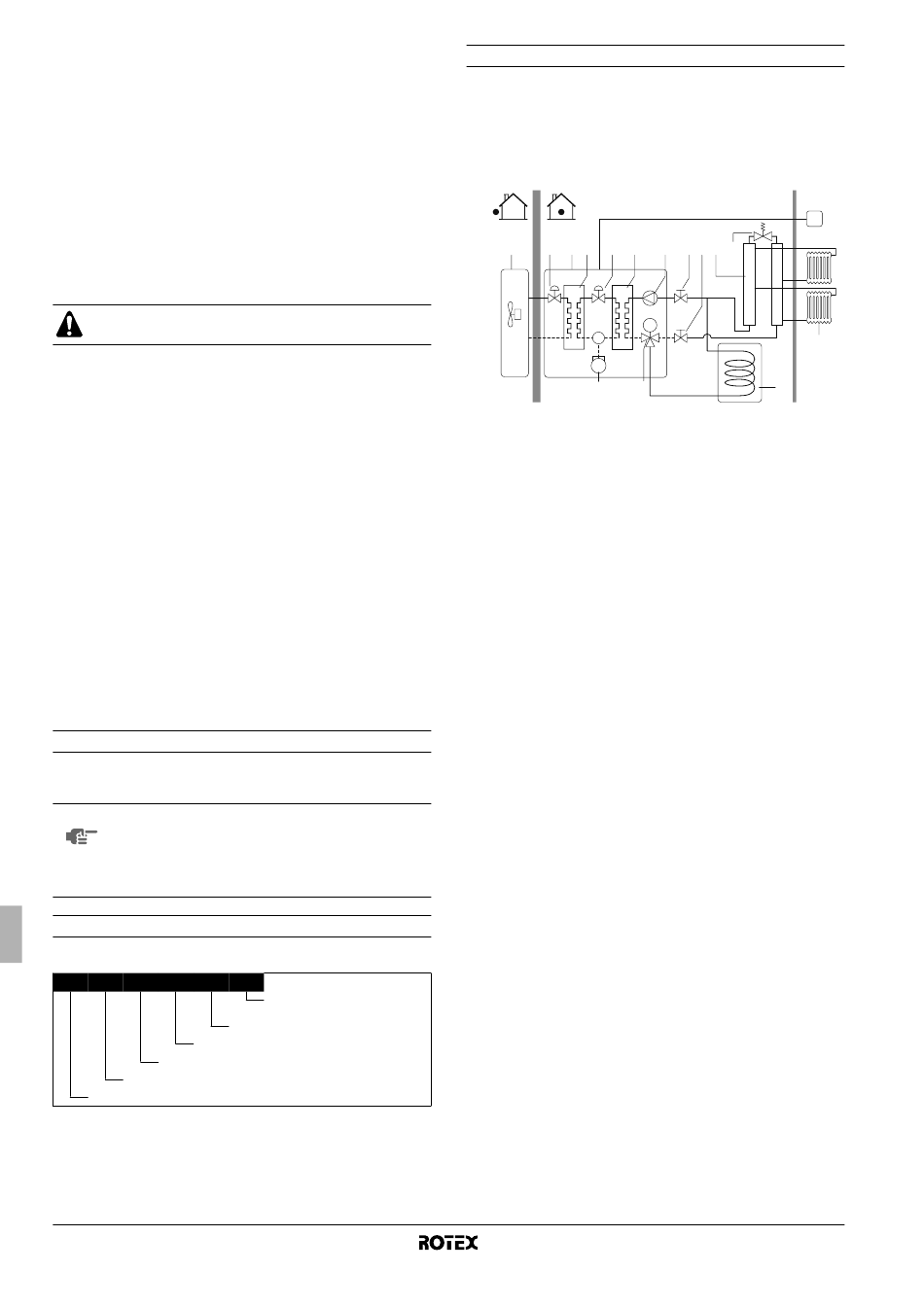

Toepassing 1

Verwarmen van ruimten en verwarmen van water voor huishoudelijk
gebruik met één afstandsbediening in de woonkamer.
1
12
2
3
1
Buitenunit
2
Binnenunit
3
Koelmiddel-
warmtewisselaar
4
Waterwarmtewisselaar
5
Compressor
6
Pomp
7
Afsluiter
8
Gemotoriseerde
3-wegsklep (optioneel)
9
Tank voor warm water voor
huishoudelijk gebruik
(optie)
De afstandsbediening geeft onmiddellijke feedback aan de binnen-
unit zodat de prestaties van de unit op de vereisten inzake het
verwarmen van ruimten worden afgestemd. Op deze manier wordt
de unit niet voortdurend gestart/gestopt of kunnen te grote
temperatuurschommelingen in de te verwarmen ruimten worden
vermeden. Deze afstandsbediening is ook uitgerust met een smart
logic-functie die zorgt voor het gecombineerd verwarmen van ruimten
en
warm
water
voor
kamertemperatuur meer dan 3°C daalt tijdens de werking in warm
water voor huishoudelijk gebruik, schakelt de unit automatisch terug
naar verwarmen van ruimten). Er is geen afstandsbediening in de
nabijheid van de unit. Bij service en onderhoud kan de
servicepersoon een bijkomende afstandsbediening aansluiten.
(a)
12
4
6
7 7 10 13
M
5
8
10
Verdeelstuk
(lokale levering)
11
Radiator (lokale levering)
12
Elektronische
expansieklep
13
Omloopklep
(lokale levering)
C1
Afstandsbediening
A
Installatieplaats
B
Woonkamer
huishoudelijk
gebruik
(bijv.
RKHBRD011~016AAV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
A
B
C1
11
9
als
de
4PW55786-1
