Dimensions et espace de service

Unité de mesure: mm
Dimensions de l'unité, voir figure 2
1 Tuyau de purge flexible
2 Connexion de sortie d'eau
3 Connexion d'arrivée
d'eau
4 Connexion de liquide
réfrigérant
Espace de service requis, voir figure 2
Inspection, manipulation et déballage de l'unité
■
L'unité intérieure est emballée dans une caisse en carton, fixée
par des sangles sur une palette en bois.
■
A la livraison, l'appareil doit être vérifié et tout dommage doit
être signalé immédiatement au responsable des réclamations
du transporteur.
■
Vérifier si tous les accessoires de l'unité intérieure (voir
"Accessoires" à la page 2) sont inclus.
■
Amener l'unité le plus près possible de sa position d'installation
finale dans son emballage d'origine pour éviter des dégâts
pendant le transport.
■

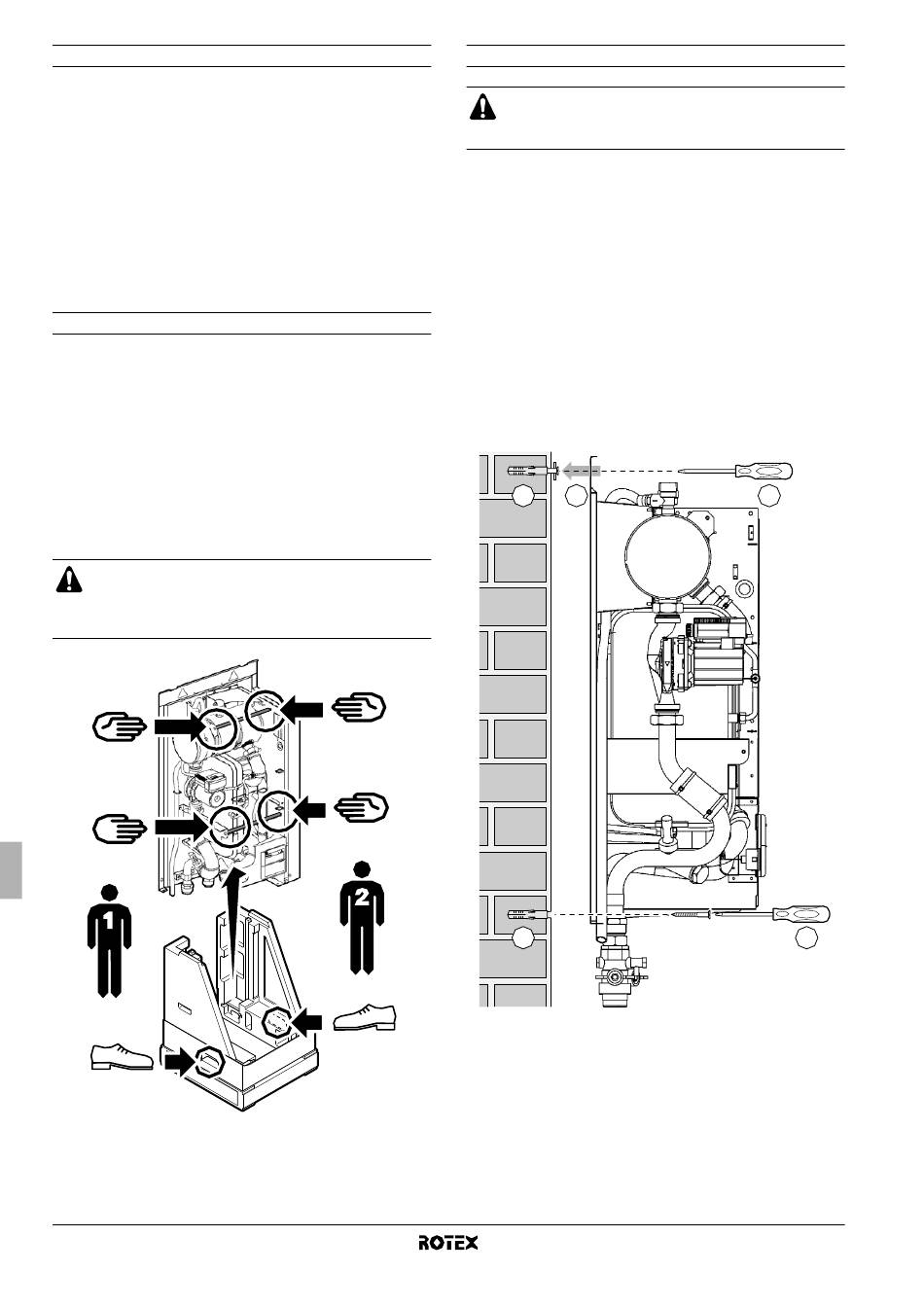

L'unité intérieure pèse environ 46 kg et doit être levée par deux
personnes à l'aide des deux barres de levage fournies.
ATTENTION
Ne pas saisir le coffret électrique ou la tuyauterie pour
lever l'unité! Deux barres de levage sont prévues pour
lever l'unité.
Manuel d'installation
13
5 Connexion de gaz
réfrigérant
FBSP Female British Standard
Pipe (Conduite femelle
norme anglaise)
MBSP Male British Standard
Pipe (Conduite mâle
norme anglaise)
Montage de l'unité intérieure
ATTENTION
Le poids de l'unité intérieure est d'environ 46 kg. Deux
personnes sont nécessaires pour monter l'unité.
1 Placer le schéma d'installation (voir emballage) au mur et
marquer les positions de fixation (2 en haut (● T) et 2 en bas
(● B)).
S'assurer que les repères (2 par 2) sont parfaitement de niveau
et que les dimensions des repères correspondent, conformé-
ment à la figure 4.
Si l'unité n'est pas installée de niveau, de l'air peut s'engouffrer
dans le circuit d'eau, ce qui peut entraîner un dysfonctionne-
ment de l'unité.
Faire particulièrement attention à cela lors de l'installation d'un
modèle RKHBX pour éviter tout trop-plein du bac de purge.
2 Percer 4 trous et placer les 4 chevilles (adaptés à du M10).
3 Introduire les vis dans les chevilles du dessus et suspendre
l'unité intérieure sur les vis supérieures.
4 Introduire les vis dans les chevilles du bas et fixer les vis
fermement.
2
1
1
Unité intérieure pour système de pompe à chaleur air à eau
3
4
