En cours de fonctionnement normal, l'unité hydrobox produira un
bruit que l'on pourrait considérer comme gênant. L'origine du bruit
peut résider dans le fonctionnement de la pompe à eau et/ou
l'activation du contacteur. Par conséquent, il est recommandé
d'installer l'unité hydrobox sur un mur solide et non pas dans ou près
d'un environnement sensible au bruit (par ex. chambre à coucher).
■
N'installez pas l'unité à des endroits à forte humidité (par ex.
salle de bains).
■
N'installez pas l'unité dans des endroits utilisés souvent comme
atelier.
S'il y a des travaux de construction (par ex. travaux de découpe)
occasionnant beaucoup de poussière, l'unité doit être couverte.
■
En cas de fuite d'eau, veillez à ce que l'eau ne puisse pas
endommager l'espace d'installation et ses environs.
■
Ne placez pas d'objets ou d'équipements sur le dessus de l'unité.
■
Installez le fil électrique à au moins 1 mètre des télévisions ou
radios pour éviter les interférences d'images ou parasites.
(Suivant les ondes radio, une distance d'1 mètre peut ne pas
être suffisante pour éliminer les interférences).
■
N'installez pas l'unité dans les endroits suivants:
■ Endroits où il y a un brouillard d'huile minérale, des
projections d'huile ou de la vapeur.
Les pièces en plastique peuvent se détériorer et se détacher
ou provoquer des fuites d'eau.
■ Où du gaz corrosif, comme l'acide sulfurique, est produit.
La corrosion des tuyauteries en cuivre ou des parties
soudées peut provoquer des fuites du réfrigérant.
■ Où une machine émet des ondes électromagnétiques.
Les ondes électromagnétiques peuvent perturber le système
de contrôle et provoquer
l'équipement.
■ Endroits où l'air contient une teneur élevée en sel.
■ Où la tension fluctue beaucoup comme dans les usines.
■ Dans les véhicules ou sur les navires.
■ Où des vapeurs acides ou alcalines sont présentes.
INFORMATIONS
Si l'installation est équipée d'un ballon d'eau chaude
domestique (option),
d'installation du ballon d'eau chaude domestique.

6.2. Dimensions et espace de service

Unité de mesure: mm
Dimensions de l'unité, reportez-vous à figure 3.
1 Tuyau de purge flexible
2 Connexion de sortie d'eau
3 Connexion d'arrivée d'eau
4 Connexion de liquide réfrigérant
5 Connexion de gaz réfrigérant
FBSP Conduite femelle norme anglaise
MBSP Conduite mâle norme anglaise
Espace de service requis, reportez-vous à figure 2.
RKHBH/X016BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62576-2 – 10.2010
un dysfonctionnement de
reportez-vous au manuel
6.3. Inspection, manipulation et déballage de l'unité
■
L'unité intérieure est emballée dans une caisse en carton, fixée
par des sangles sur une palette en bois.
■
A la livraison, l'appareil doit être vérifié et tout dommage doit
être signalé immédiatement au responsable des réclamations
du transporteur.
■
Vérifiez que tous les accessoires de l'unité intérieure (reportez-
vous à la section "4. Accessoires" à la page 10) sont inclus.
■
Amenez l'unité le plus près possible de sa position d'installation
finale dans son emballage d'origine pour éviter des dégâts
pendant le transport.
■

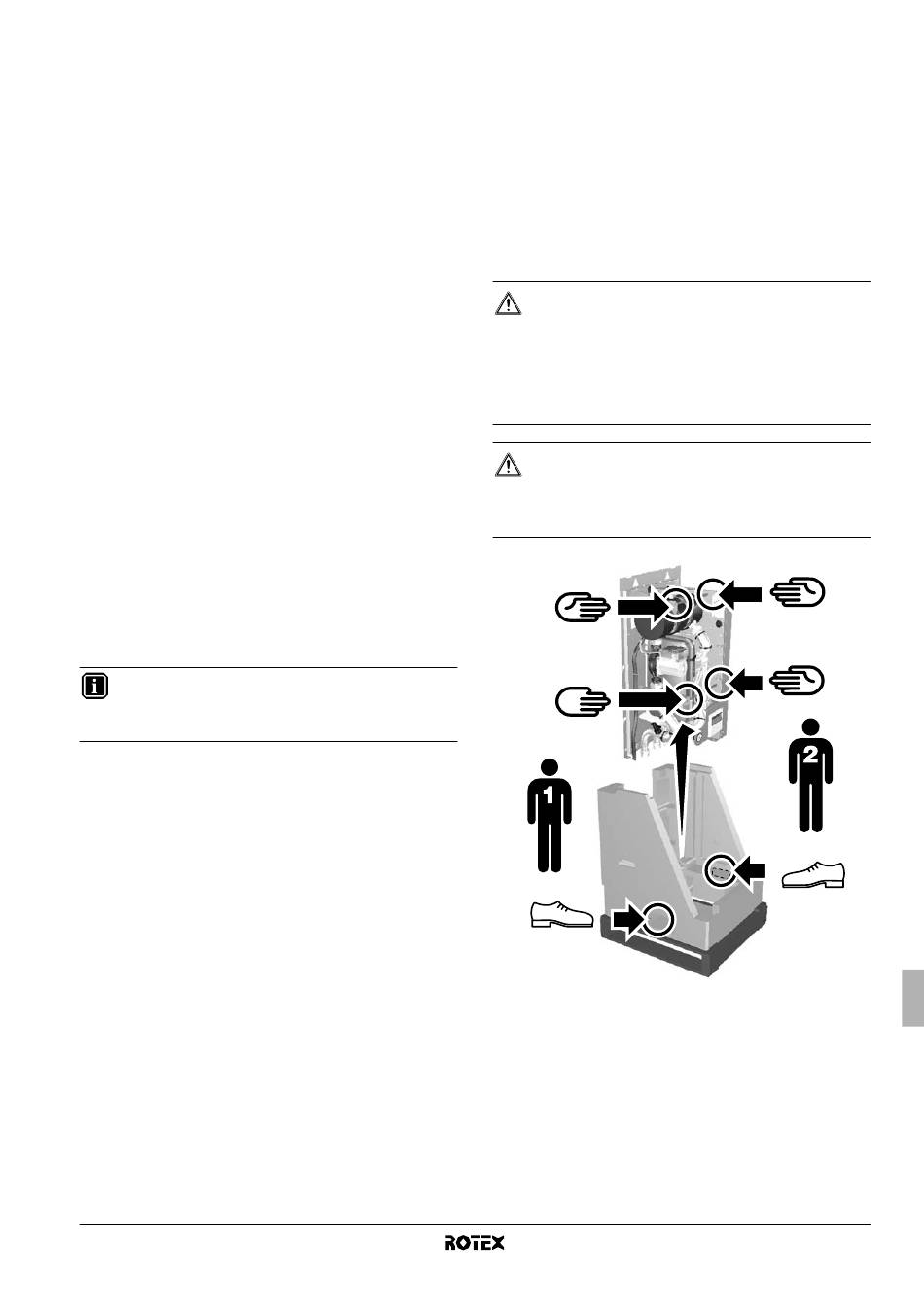

L'unité intérieure pèse environ 48 kg et doit être levée par deux
personnes à l'aide des deux barres de levage fournies.
ATTENTION
■
Ne saisissez pas le coffret électrique ou la tuyauterie
pour lever l'unité! Deux barres de levage sont prévues
pour lever l'unité.
■
Éliminez les matériaux d'emballage en toute sécurité.
Les matériaux d'emballage, tels que les clous et
d'autres pièces en métal ou en bois, peuvent
provoquer des coupures ou d'autres blessures.
AVERTISSEMENT
Déchirez et jetez les sacs d'emballage en plastique de
sorte que les enfants ne puissent pas s'en servir pour
jouer. Les enfants jouant avec des sacs en plastique
risquent la mort par suffocation.
