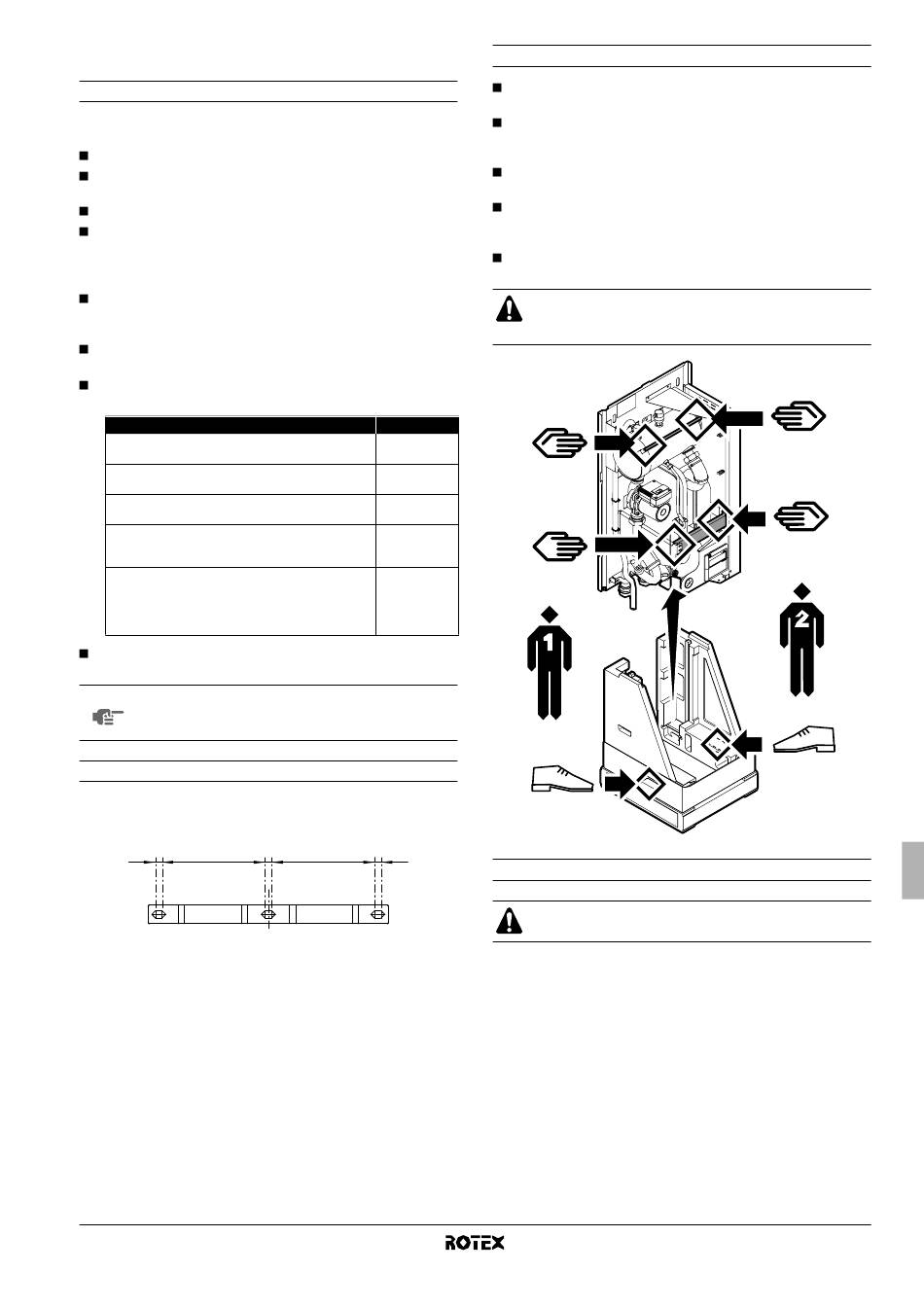

I
'
NSTALLATION DE L
UNITÉ INTÉRIEURE
Sélection d'un lieu d'installation
L'unité doit être montée au mur dans un endroit à l'intérieur qui
répond aux exigences suivantes:
L'emplacement d'installation est exempt de givre.
L'espace autour de l'unité convient parfaitement en cas de
maintenance. (Voir figure 2).
L'espace autour de l'unité permet une circulation d'air suffisante.
Il y a de la place pour que la soupape de décharge de pression
et la vanne de purge de condensat (uniquement pour les
modèles RKHBX avec kit de bac de purge EKHBDP) se
déclenchent.
La surface d'installation consiste en un mur ininflammable plat et
vertical, capable de supporter le poids en ordre de marche de
l'unité (voir "Spécifications techniques" à la page 29).
Il n'y a pas de danger d'incendie en raison de fuite de gaz
inflammable.
Toutes les longueurs de tuyau et distances ont été prises en
considération.
Exigence
Longueur maximale autorisée des tuyaux de
réfrigérant entre les unités extérieures et intérieures
Longueur minimale requise des tuyaux de réfrigérant
entre les unités extérieures et intérieures
Différence de hauteur maximale autorisée entre les
unités extérieures et intérieures
Distance maximale autorisée entre la vanne 3 voies et
l'unité intérieure (uniquement pour les installations
avec ballon d'eau chaude sanitaire).
Distance maximale admise entre le ballon d'eau
chaude sanitaire et l'unité intérieure (uniquement pour
les installations avec ballon d'eau chaude sanitaire).
Le câble de thermistance fourni avec le ballon d'eau
chaude sanitaire fait 12 m de longueur.
L'équipement n'est pas destiné à une utilisation dans une
atmosphère potentiellement explosive.
REMARQUE
Si l'installation est équipée d'un ballon d'eau chaude
sanitaire (option), se reporter au manuel du ballon
d'eau chaude sanitaire.
Dimensions et espace de service
Unité de mesure: mm
Dimensions du support mural
10
163
Dimensions de l'appareil, voir figure 3
1
Tuyau de purge flexible
2
Connexion de sortie d'eau
3
Connexion d'arrivée d'eau
4
Connexion de liquide réfrigérant
5
Connexion de gaz réfrigérant
Espace de service requis, voir figure 2.
RKHBH/X008AA
Unité intérieure pour système de pompe à chaleur air à eau
4PW50203-1A
Valeur
30 m
3 m
20 m
3 m
10 m
10
10
163
Inspection, manipulation et déballage de l'unité
L'unité intérieure est emballée dans une caisse en carton, fixée
par des sangles sur une palette en bois.
A la livraison, l'appareil doit être vérifié et tout dommage doit
être signalé immédiatement au responsable des réclamations
du transporteur.
Vérifier si tous les accessoires de l'unité intérieure (voir
"Accessoires" à la page 2) sont inclus.
Amener l'unité le plus près possible de sa position d'installation
finale dans son emballage d'origine pour éviter des dégâts
pendant le transport.
L'unité intérieure pèse environ 50 kg et doit être levée par deux
personnes à l'aide des deux barres de levage fournies.
Ne pas saisir le coffret électrique ou la tuyauterie pour
lever l'unité! Deux barres de levage sont prévues pour
lever l'unité.
Montage de l'unité intérieure
Le poids de l'unité intérieure est d'environ 50 kg. Deux
personnes sont nécessaires pour monter l'unité.
1
Fixer le support de fixation au mur à l'aide des chevilles et vis
appropriées.
S'assurer que le support de fixation mural est complètement de
niveau. Si l'unité n'est pas installée de niveau, de l'air peut être
s'engouffrer dans le circuit d'air, ce qui peut entraîner un
dysfonctionnement de l'unité.
Faire particulièrement attention à cela lors de l'installation d'un
modèle RKHBX pour éviter tout trop-plein du bac de purge.
2
Suspendre l'unité intérieure au support de fixation mural.
3
Fixer l'unité intérieure au bas à l'aide des chevilles et vis
appropriées. Pour ce faire, l'unité est munie de 2 trous sur les
bords extérieurs inférieurs du châssis.
Manuel d'installation
8
