14 Données techniques
14.1 Vue d'ensemble: données techniques
Ce chapitre contient les informations suivantes:

• Dimensions et espace de service

• Centre de gravité
• Composants
• Schéma de tuyauterie
• Schéma de câblage
• Courbe ESP
14.2 Dimensions et espace de service

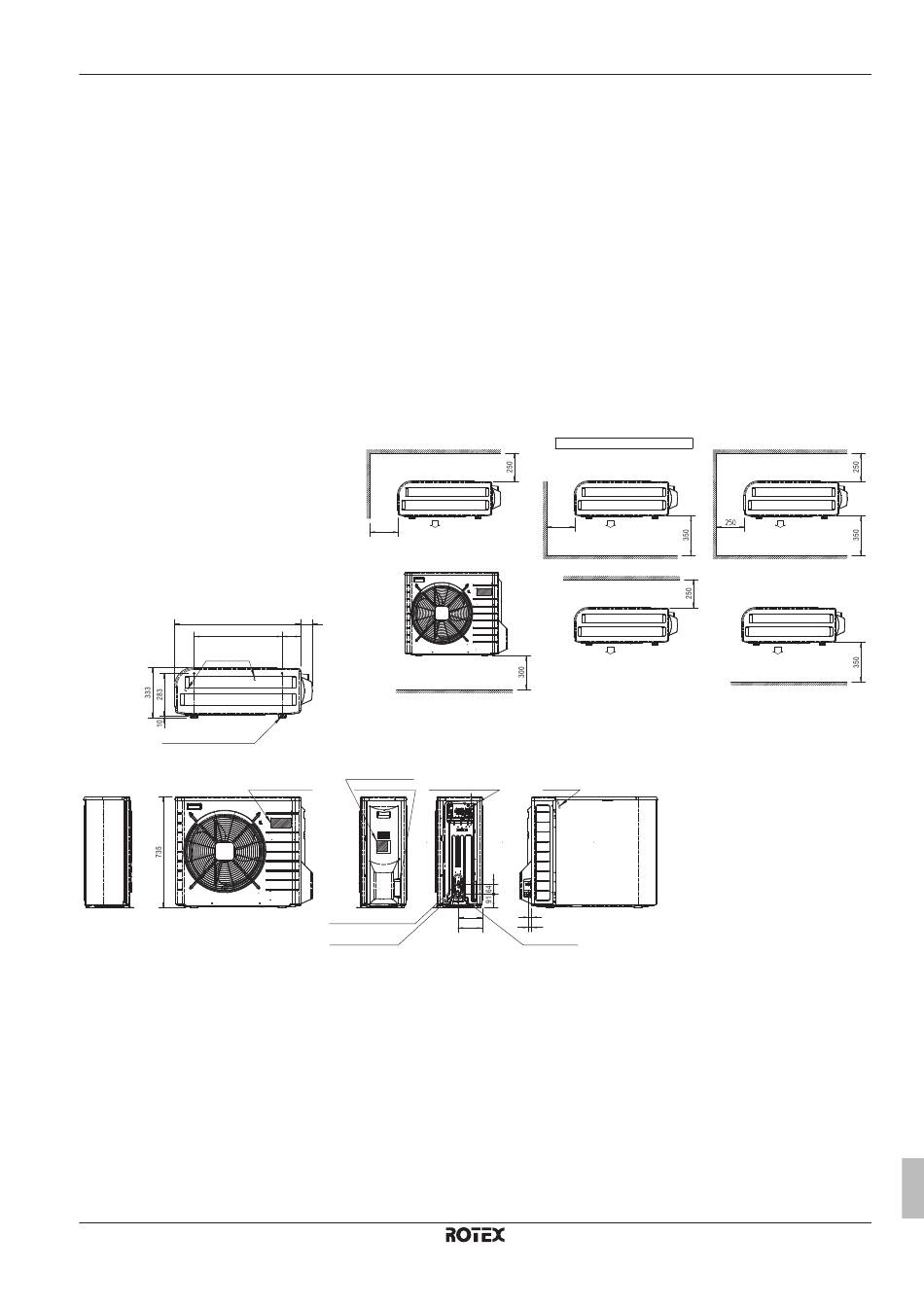

14.2.1 Dimensions et espace de service: unité extérieure
832
580
SORTIE DE PURGE
4 TROUS POUR LES BOULONS
D'ANCRAGE
(M8 OU M10)
ÉTIQUETTE DU NOM
DE MARQUE
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
250
78
121
EN CAS DE DÉPOSE DU COUVERCLE
DE LA VANNE D'ARRÊT
PLAQUE SIGNALÉTIQUE
BARRETTE DE RACCORDEMENT
ENTRÉE DU CÂBLAGE AVEC BORNE DE TERRE
VANNE D'ARRÊT DU LIQUIDE
(Ø6,4 CuT)
ORIFICE D'ENTRETIEN
ESPACE MINIMAL POUR LE PASSAGE DE L'AIR
HAUTEUR DU MUR DU CÔTÉ DE LA
SORTIE D'AIR = MOINS DE 1200
250
THERMISTANCE DE TEMPÉRATURE
D'AIR EXTÉRIEUR
155 18
23
160
VANNE D'ARRÊT DU GAZ
(Ø15,9 CuT)
14 Données techniques
250
3TW60814-1B
