14.1 Vue d'ensemble: données techniques
Ce chapitre contient les informations suivantes:

• Dimensions et espace de service

• Centre de gravité
• Composants
• Schéma de tuyauterie
• Schéma de câblage
• Courbe ESP
14.2 Dimensions et espace de service
14.2.1 Dimensions: unité extérieure

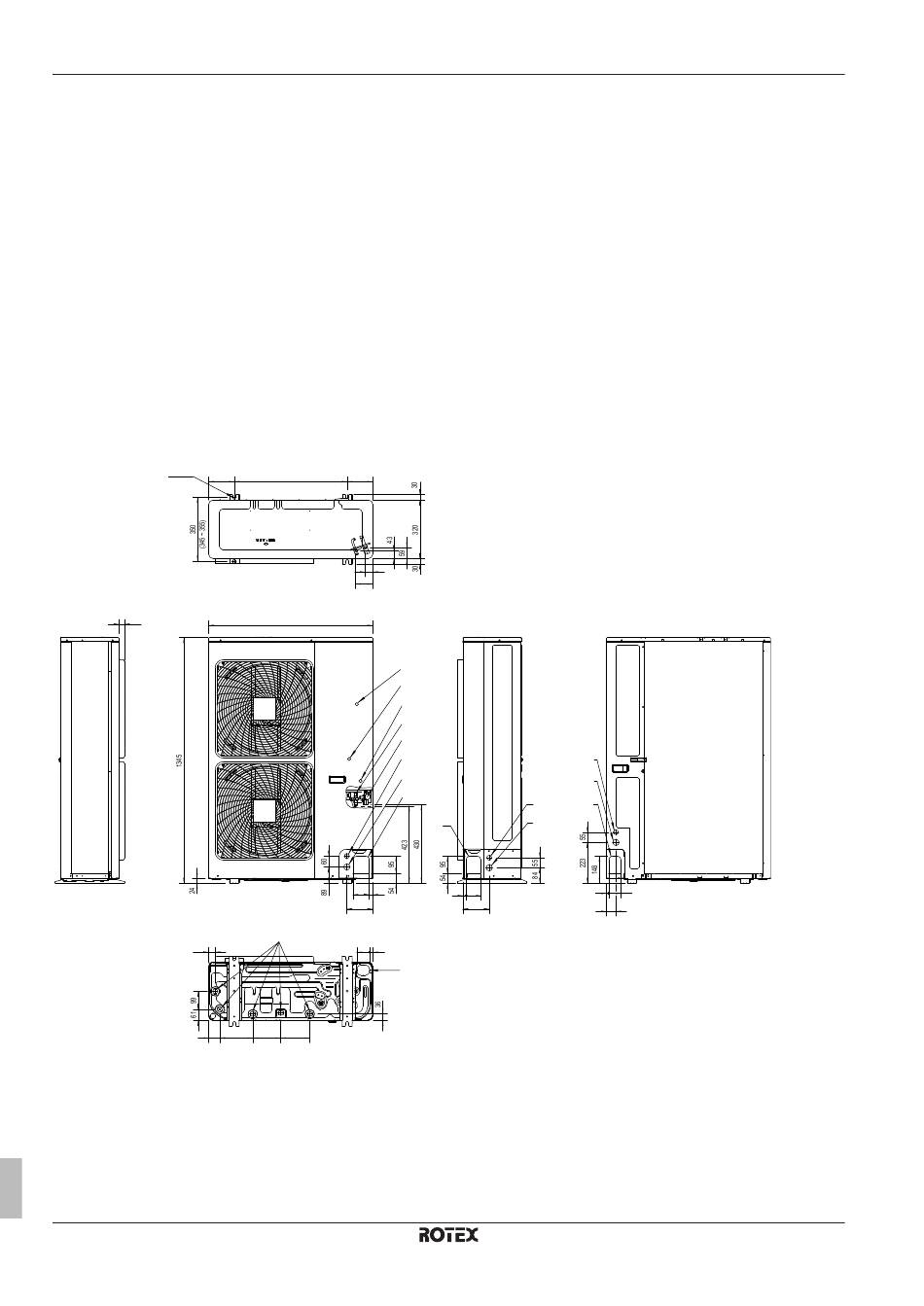

RRLQ_V3 (dimensions en mm)
i
140
30
35
60
a Raccord du tuyau de gaz (raccord évasé de ø15,9)
b Raccord du tuyau de liquide (raccord évasé de ø9,5)
c Orifice d'entretien interne de 5/16"
d Raccordement électronique et borne de terre M5 (dans le coffret électrique)
e Entrée des conduites de réfrigérant
f Entrée du câblage de l'alimentation électrique (trou à défoncer de Ø34)
g Entrée du câblage de commande (trou à défoncer de Ø27)
h Orifice de drainage
i Point d'ancrage (4 boulons M12)
