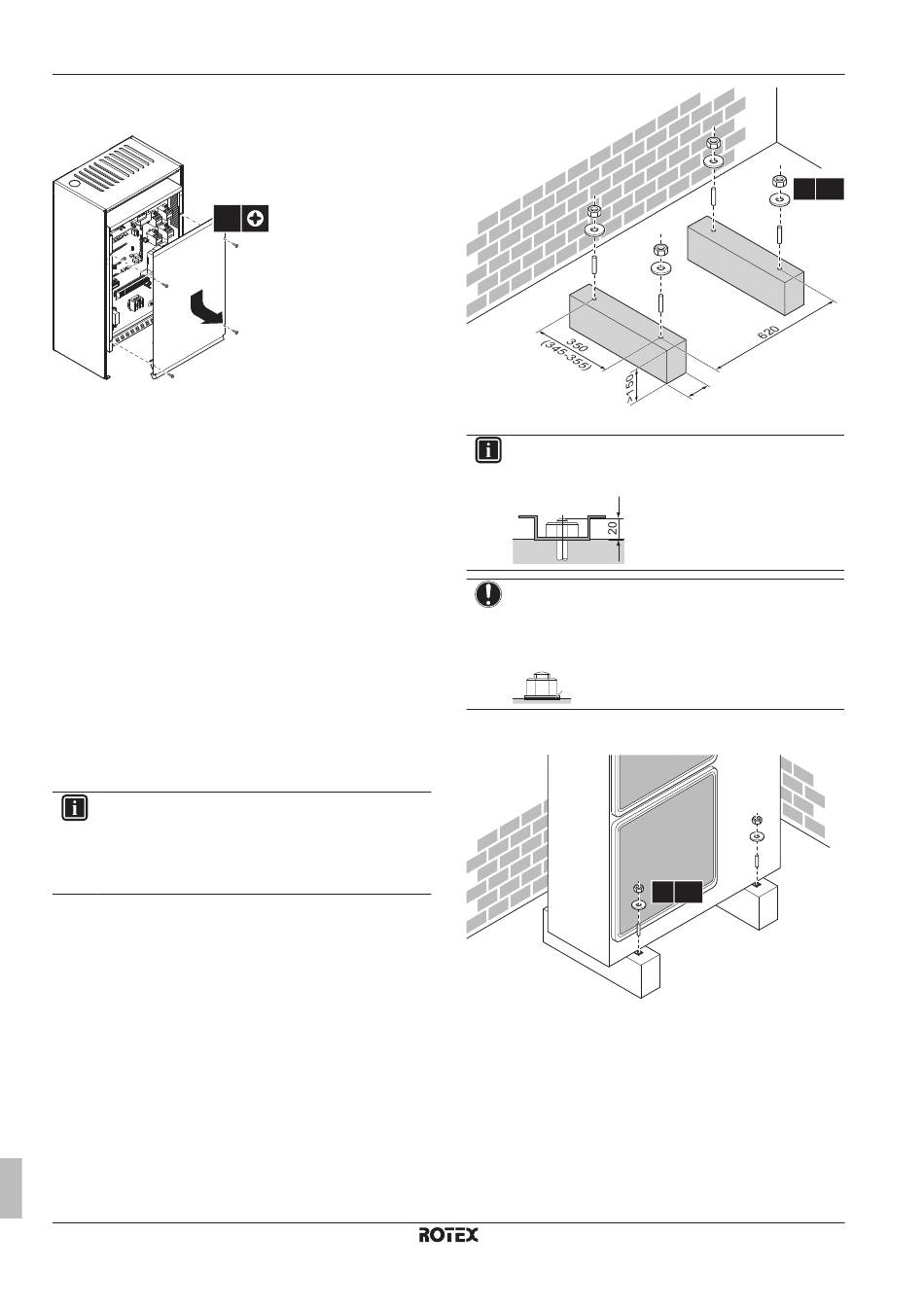

7 Installation
7.2.4 Ouverture du couvercle du coffret
électrique de l'unité intérieure
4×
7.3 Montage de l'unité extérieure
7.3.1 A propos du montage de l'unité extérieure
Quand
Vous devez monter l'unité extérieure et l'unité intérieure avant de
brancher la tuyauterie de réfrigérant et d'eau.
Ordre de montage habituel
Le montage de l'unité extérieure consiste généralement en les
étapes suivantes:
1 Préparation de la structure de l'installation.
2 Installation de l'unité extérieure.
3 Préparation du drainage.
4 Protection de l'unité extérieure contre les chutes.
5 Protection de l'unité contre la neige et le vent en installant un
couvercle de neige et
"Préparation du lieu d'installation" dans
page 24.
7.3.2 Précautions lors du montage de l'unité
extérieure
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.3.3

Pour fournir la structure de l'installation

Vérifiez la résistance et le niveau du sol d'installation de manière à
ce que l'unité ne génère pas de vibrations ou de bruits.
Fixez fermement l'unité à l'aide des boulons de scellement, comme
indiqué sur le plan des fondations.
Préparez 4 jeux de boulons d'ancrage, écrous et rondelles (non
fournis) comme suit:
Guide de référence installateur
32
des plaques déflectrices. Voir
"6 Préparation" à la
(mm)
a Veillez à ne pas couvrir les trous de purge.
INFORMATIONS
La partie saillante des boulons ne doit pas dépasser
20 mm.
REMARQUE
Fixez l'unité extérieure sur les boulons de fondation à l'aide
d'écrous et de rondelles en résine (a). Si le revêtement sur
la zone de fixation est retiré, les écrous rouillent
facilement.
a
7.3.4 Installation de l'unité extérieure
7.3.5

Pour fournir le drainage

▪ Veillez à ce que l'eau de condensation puisse être évacuée
correctement.
▪ Installez l'unité sur une base permettant d'assurer un drainage
correct, de manière à éviter l'accumulation de glace.
▪ Préparer un canal de drainage d'eau autour de la base pour
évacuer les eaux résiduelles autour de l'unité.
▪ Veillez à ce que l'eau ne s'écoule pas sur le passage afin que le
passage ne devienne pas glissant en cas de températures
inférieures à zéro.
4× M12
a
4× M12
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
