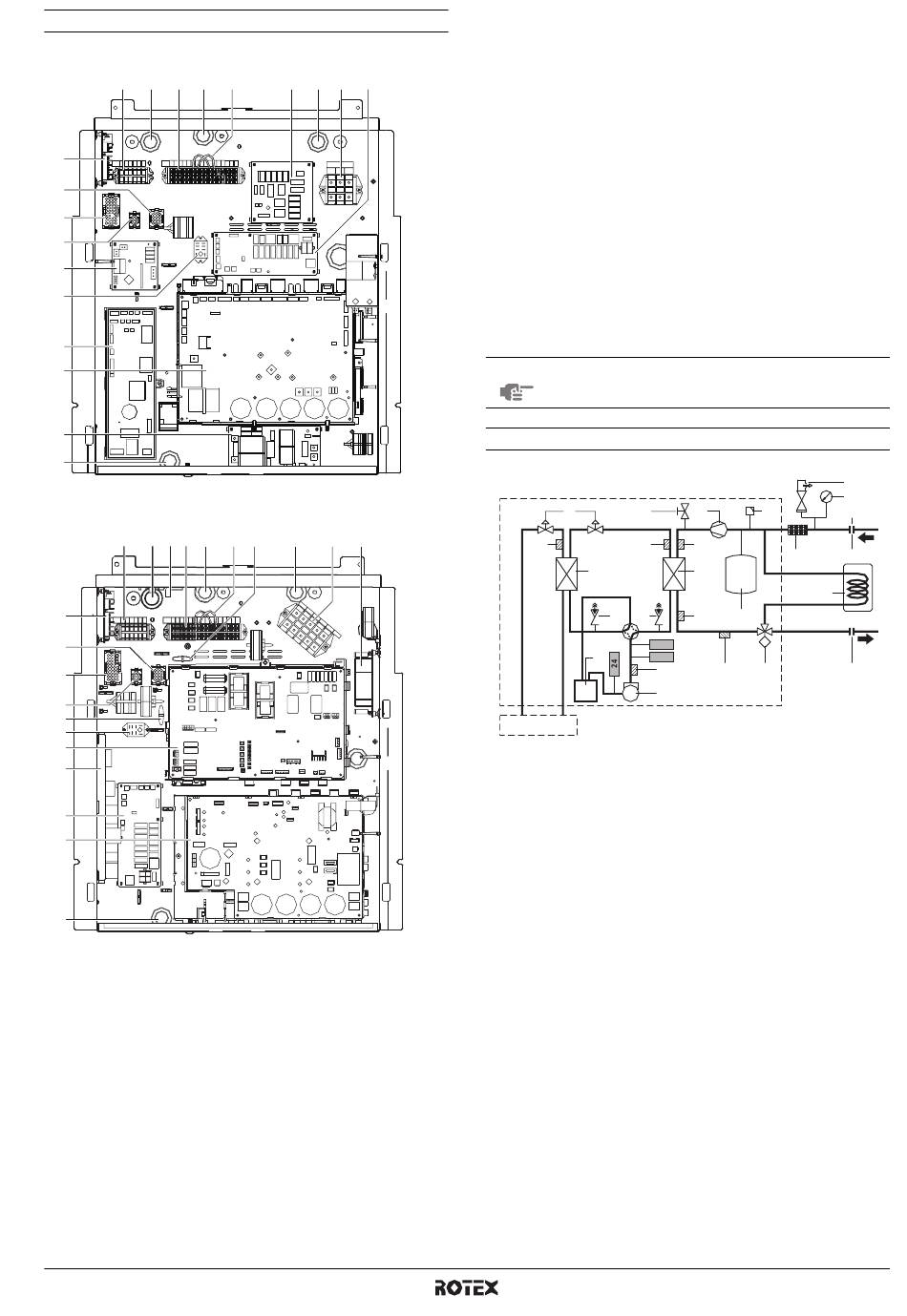

Composants principaux du coffret électrique
Types d'unité V1 (monophasée)
10
18
11
17
8
14
12
13
5
20
1
3
6
19
Types d'unité Y1 (triphasée)
10
18
7
11
17
8
14
12
13
23
20
4
1
2
3
19
1.
Carte PCB principale
La carte de circuits imprimés principale (PCB) contrôle le
fonctionnement de l'unité.
2.
Carte PCB de contrôle
3.
Carte PCB d'inverter
4.
Carte PCB de contrôle d'inverter (uniquement Y1)
5.
Carte PCB QA (uniquement V1)
6.
Carte PCB de filtre
7.
Carte PCB E/S numérique (option)
8.
Carte PCB de demande (option)
9.
Bornier X1M
Bornier principal permettant un branchement aisé du câblage
non fourni pour l'alimentation électrique.
10. Bornier X3M
Bornier du câblage à prévoir pour les raccords CC.
RKHBRD011~016ADV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4P403581-1 – 2015.04
21
7
16
9
2
21 22
16
9
6
11. Bornier X2M
Bornier du câblage à prévoir pour les raccords CA.
12. Connecteur CC X1Y
13. Connecteur de pompe X2Y
14. Connecteur CA X3Y
15. Fixations des attache-câbles
Les attache-câbles permettent de fixer le câblage local avec les
attaches au coffret électrique pour garantir la réduction des
contraintes.
16. Entrée du câblage électrique
17. Entrée du câblage CA non fourni
18. Entrée du câblage CC non fourni
19. Entrée du câble de compresseur
20. Relais d'interface K1A
21. Ponts de câblage
22. Fusible F1 (uniquement Y1)
23. Fusible F2 (uniquement Y1)
REMARQUE
Le schéma de raccordement électrique se trouve à
l'intérieur du couvercle du coffret électrique.
Schéma fonctionnel
2
9
8
29
28
3
6
6
4
1
1
Unité extérieure
2
Unité intérieure
3
Echangeur thermique
réfrigérant-réfrigérant
4
Accumulateur
5
Compresseur
6
Orifice de service
7
Echangeur thermique
réfrigérant-eau
8
Vanne de purge
9
Vanne d'expansion
électronique
10
Soupape de décharge
de pression
11
Pompe
12
Purgeur
13
Manomètre
14
Vase d'expansion
15
Filtre à eau
16
Vanne de remplissage
(non fournie)
11
12
27
15
7
19
21
14
M
22
23
25
26
20
5
17
Entrée d'eau de la vanne
d'arrêt
18
Sortie d'eau de la vanne d'arrêt
19
Ballon d'eau chaude sanitaire
(option)
20
Vanne à 3 voies motorisée
(option)
21
Coupure thermique (Q2L)
22
Contacteur haute pression
(S1PH)
23
Capteur haute pression (B1PH)
24
Capteur basse pression (B1PL)
25
Thermistance de décharge
(R6T)
26
Thermistance d'eau de sortie
(R5T)
27
Thermistance d'eau de retour
(R4T)
28
Thermistance de liquide R134a
(R7T)
29
Thermistance liquide R410A
(R3T)
Manuel d'installation
10
13
16
17
18
8
