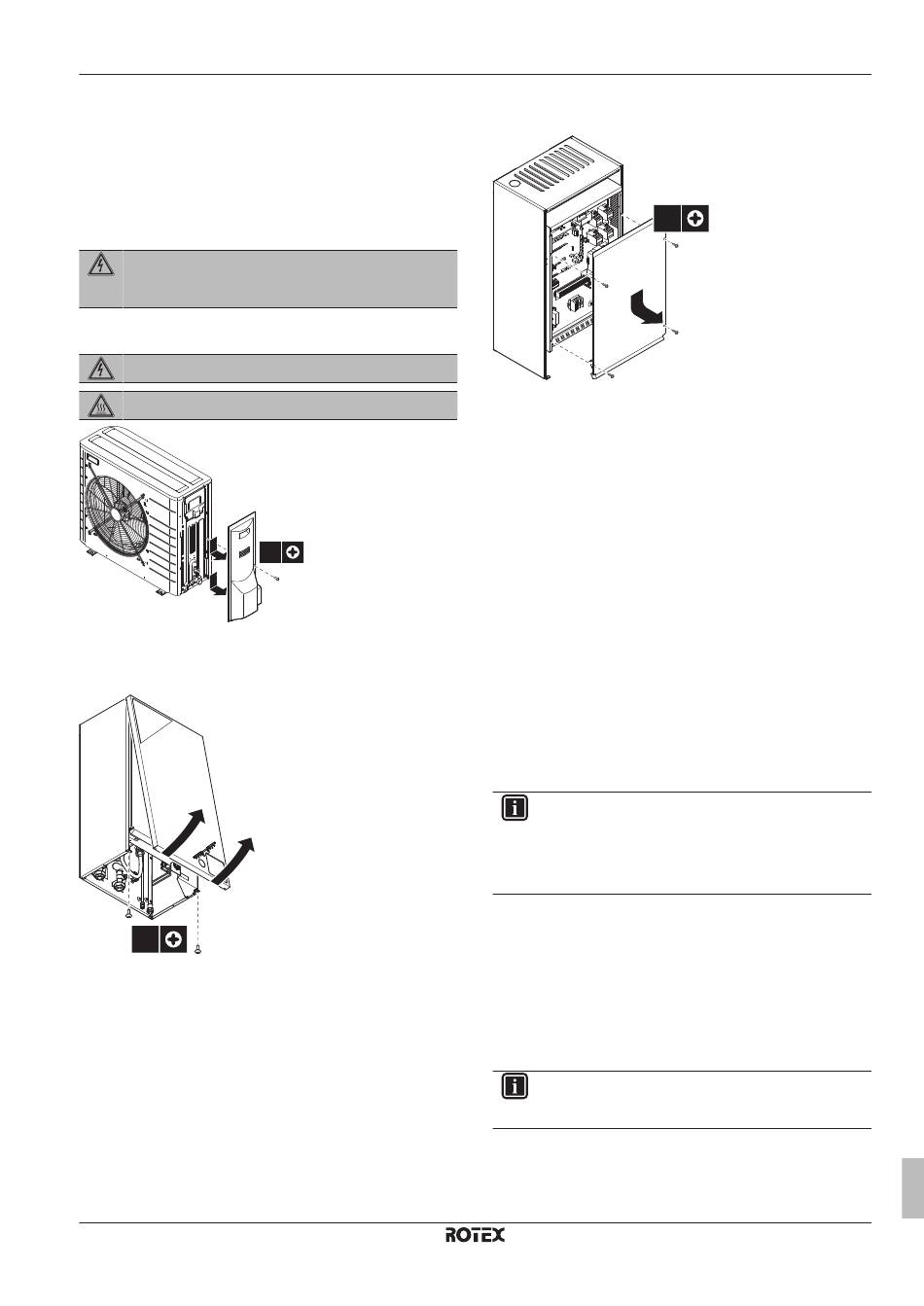

7.2 Ouverture des unités
7.2.1 À propos de l'ouverture des unités
Vous devez parfois ouvrir l'unité. Exemple:
▪ Lors du raccordement de la tuyauterie de réfrigérant
▪ Lors du raccordement du câblage électrique.
▪ Lors de la maintenance ou de l'entretien de l'unité.
DANGER: RISQUE D'ÉLECTROCUTION
NE LAISSEZ PAS l'unité sans surveillance lorsque le
couvercle d'entretien est retiré.
7.2.2 Ouverture de l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
2
2
7.2.3 Ouverture de l'unité intérieure
1 Desserrez et retirez les 2 vis de fixation du panneau avant.
2×
2 Inclinez le panneau avant vers vous et retirez-le.
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
1×
1
7.2.4 Ouverture du couvercle du coffret
électrique de l'unité intérieure
4×
7.3 Montage de l'unité extérieure
7.3.1 A propos du montage de l'unité extérieure
Quand
Vous devez monter l'unité extérieure et l'unité intérieure avant de
brancher la tuyauterie de réfrigérant et d'eau.
Ordre de montage habituel
Le montage de l'unité extérieure consiste généralement en les
étapes suivantes:
1 Préparation de la structure de l'installation.
2 Installation de l'unité extérieure.
3 Préparation du drainage.
4 Protection de l'unité extérieure contre les chutes.
5 Protection de l'unité contre la neige et le vent en installant un
couvercle de neige et
"Préparation du lieu d'installation" dans
page 24.
7.3.2 Précautions lors du montage de l'unité
extérieure
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.3.3

Pour fournir la structure de l'installation

Vérifiez la résistance et le niveau du sol d'installation de manière à
ce que l'unité ne génère pas de vibrations ou de bruits.
Fixez fermement l'unité à l'aide des boulons de scellement, comme
indiqué sur le plan des fondations.
Si l'unité est installée directement au sol, préparez 4 jeux de
rondelles, d'écrous et de boulons d'ancrage M8 ou M10 (à fournir),
comme suit:
INFORMATIONS
La partie saillante des boulons ne doit pas dépasser
15 mm.
7 Installation
des plaques déflectrices. Voir
"6 Préparation" à la
Guide de référence installateur
31
