Débit minimal requis
Modèles 05+07
Reportez-vous à la procédure recommandée, décrite à la section
"6.2 Liste de vérifications pendant la mise en service" à la
3.3 Préparation du câblage électrique
3.3.1 Vue d'ensemble des connexions
électriques pour les actionneurs externes
et internes
Élément Description
Alimentation électrique de l'unité extérieure
1 Alimentation électrique
de l'unité extérieure
2 Alimentation électrique
à tarif normal
Interface utilisateur
3 Interface utilisateur
Équipement en option
4 Capteur extérieur à
distance
Composants à fournir
5 Pompe à eau chaude
sanitaire
6 Commande du
chauffage/
rafraîchissement (ou
vanne d'arrêt)
Câble d'interconnexion
7 Câble d'interconnexion
entre l'unité extérieure
et le boîtier de
commande
(a) Reportez-vous à la plaquette signalétique sur l'unité
extérieure.
(b) Section de câble de 0,75 mm² à 1,25 mm², longueur
maximale: 500 m. Applicable pour les connexions
d'interface utilisateur simples et doubles.
(c) Section minimale du câble 0,75 mm².
(d) Section de câble 0,75 mm² à 1,25 mm², longueur
maximale: 20 m.
(e) Si le kit de vannes EKMBHBP1 fait partie du système, la
section de câble requise est de 0,75 mm². Si le kit de
vannes EKMBHBP1 ne fait PAS partie du système, la
section minimale de câble requise est de 0,75 mm².
REMARQUE
Davantage de spécifications techniques concernant les
différents raccordements sont indiquées à l'intérieur de
l'unité extérieure.
4

Installation

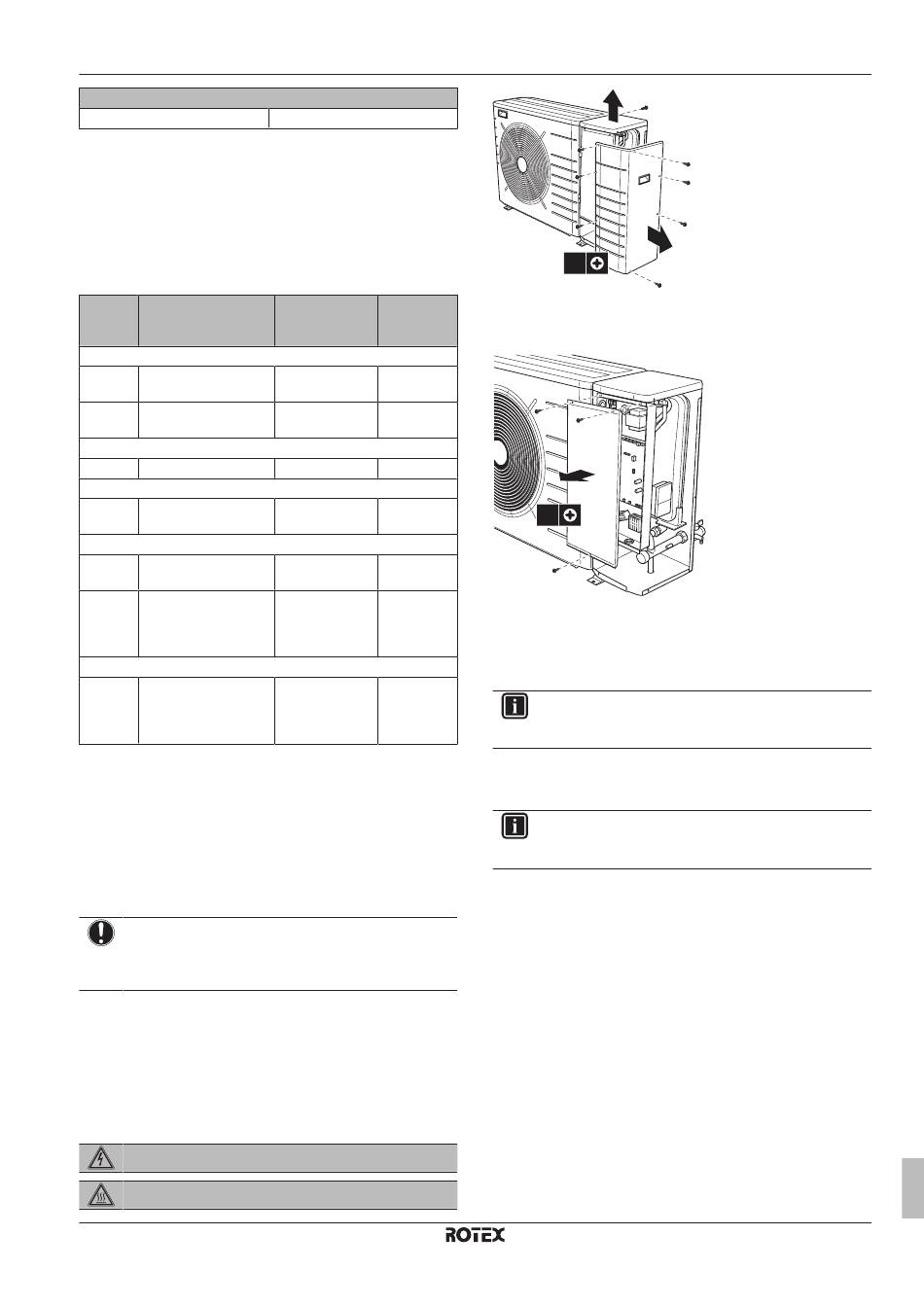

4.1 Ouverture des unités
4.1.1 Ouverture de l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
RBLQ+RDLQ05+07CAV3
ROTEX HPSU basse température monobloc
4P417248-1D – 2018.06
12 l/min
page 19.
Fils Courant de
fonctionnem
ent maximal
(a)
2+GND
2 6,3 A
(b)
2
(c)
2
(c)
2
(e)
2
(d)
2
1
2
8×
4.1.2 Ouverture du couvercle du coffret
électrique de l'unité intérieure
3×
4.2 Montage de l'unité extérieure
4.2.1

Pour fournir la structure de l'installation

INFORMATIONS
Pour en savoir plus sur les options disponibles, contactez
votre revendeur.
Si l'unité est installée directement au sol, préparez 4 jeux de
rondelles, d'écrous et de boulons d'ancrage M8 ou M10 (à fournir),
comme suit:
INFORMATIONS
La partie saillante des boulons ne doit pas dépasser
15 mm.
4 Installation
Manuel d'installation
5
