1.
Purgeur
L'air subsistant dans le circuit d'eau sera automatiquement
expulsé par le purgeur.
2.
Capteurs de température (thermistances)
Les capteurs de température déterminent la température de
l'eau et du réfrigérant en différents points du circuit.
3.
Coffret électrique
Le coffret électrique contient les composants électroniques et
électriques principaux de l'unité intérieure.
4.
Echangeurs thermiques
5.
Raccordement frigorifique liquide R410A
6.
Raccordement frigorifique gaz R410A
7.
Vannes d'arrêt
Les vannes d'arrêt de la connexion d'entrée d'eau et de la
connexion de sortie d'eau permettent une isolation du côté
circuit d'eau de l'unité intérieure par rapport au côté circuit d'eau
résidentiel. Cela facilite la vidange et le nettoyage du filtre de
l'unité intérieure.
8.
Connexion d'arrivée d'eau
9.
Connexion de sortie d'eau
10. Vanne de purge
11. Filtre à eau
Le filtre à eau retire la saleté de l'eau pour empêcher des dégâts
à la pompe ou une obstruction de l'échangeur de chaleur. Le
filtre à eau doit être nettoyé de façon régulière. Voir
de maintenance" à la page
12. Vase d'expansion (12 l)
13. Manomètre
Le manomètre permet de lire la pression d'eau dans le circuit
d'eau.
14. Pompe
La pompe fait circuler l'eau dans le circuit d'eau.
15. Soupape de décharge de pression
La soupape de décharge de pression empêche une pression
d'eau excessive dans le circuit d'eau en s'ouvrant à 3 bar et en
déchargeant un peu d'eau.
16. Orifices d'entretien R134a
17. Compresseur
18. Accumulateur
19. Vanne à 3 voies motorisée (option) (fournie avec le ballon d'eau
chaude sanitaire RKHTS*)
La vanne à 3 voies motorisée contrôle si la sortie d'eau est
utilisée pour le chauffage de volume ou le ballon d'eau chaude
sanitaire (option).
20. Vanne à 4 voies
21. Coupure thermique
22. Vanne d'expansion électronique
23. Raccord en T (option) (fourni avec le ballon d'eau chaude
sanitaire RKHTS*)
RKHBRD011~016ADV17+Y17
Unité intérieure pour système de pompe à chaleur air à eau
4P403581-1B – 2017.09
"Opérations
37.

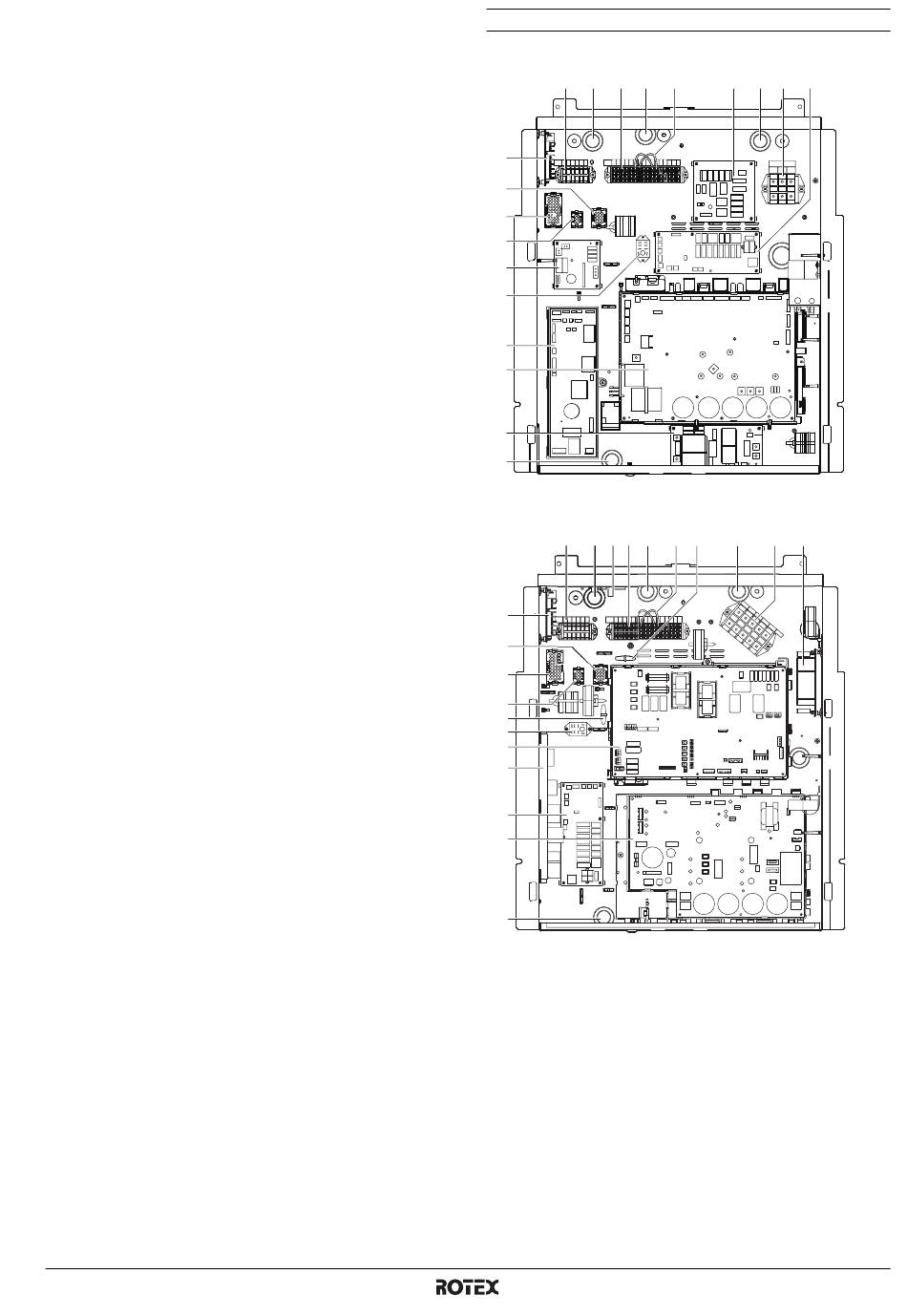

Composants principaux du coffret électrique
Types d'unité V17 (monophasée)
10
18
11
17
8
14
12
13
5
20
1
3
6
19
Types d'unité Y17 (triphasée)
10
18
7
11
17
8
14
12
13
23
20
4
1
2
3
19
1.
Carte PCB principale
La carte de circuits imprimés principale (PCB) contrôle le
fonctionnement de l'unité.
2.
Carte PCB de contrôle
3.
Carte PCB d'inverter
4.
Carte PCB de contrôle d'inverter (uniquement Y17)
5.
Carte PCB QA (uniquement V17)
6.
Carte PCB de filtre
7.
Carte PCB E/S numérique (option)
8.
Carte PCB de demande (option)
9.
Bornier X1M
Bornier principal permettant un branchement aisé du câblage
non fourni pour l'alimentation électrique.
21
7
16
9
2
21 22
16
9
6
Manuel d'installation
