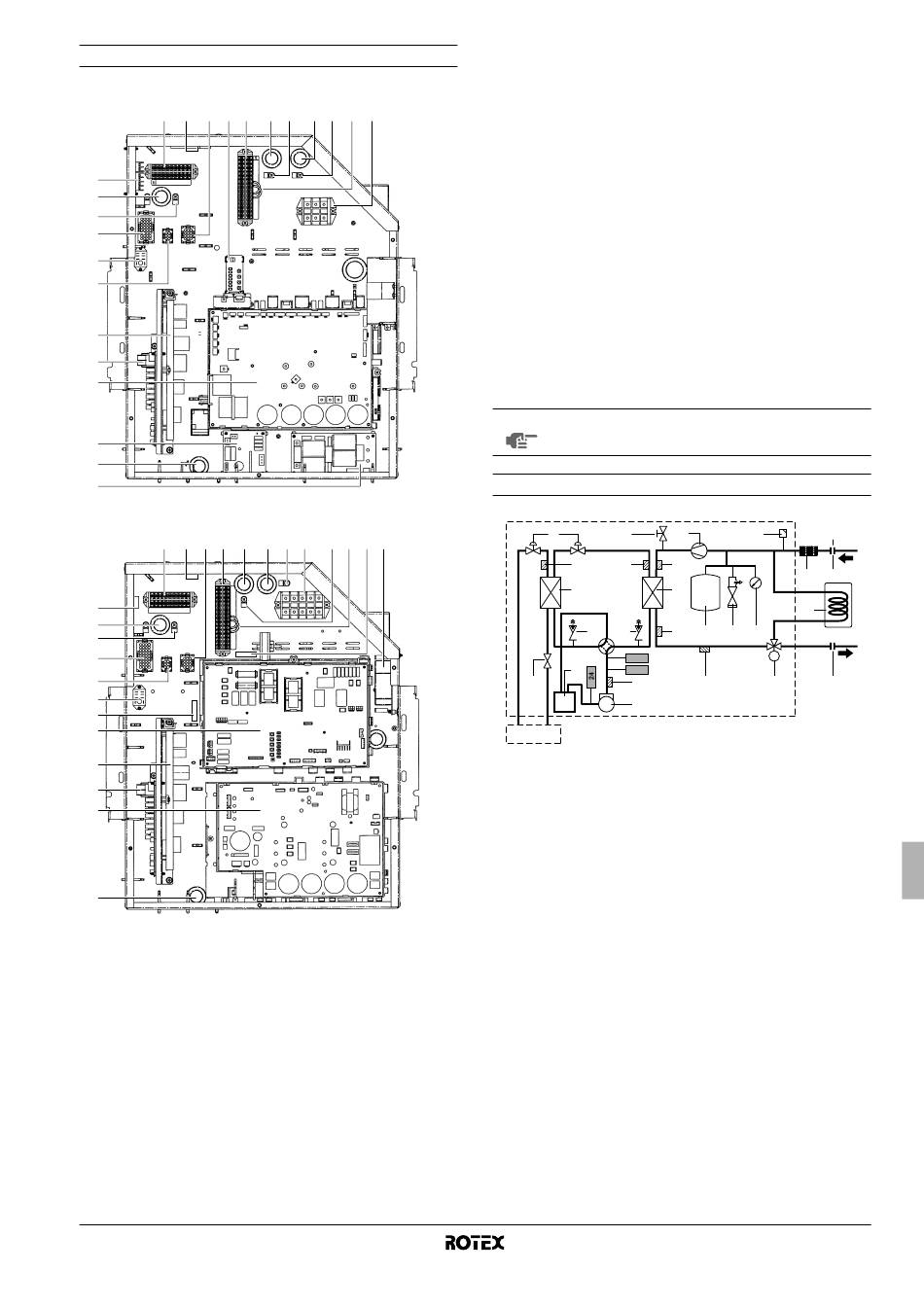

Composants principaux du coffret électrique
Types d'unité V1 (monophasée)
11 7 15 9 12 18
8
19
16
13
21
14
1
2
3
5
20
6
Types d'unité Y1 (triphasée)
11 7 15 12 18 17
8
19
16
13
14
21
24
4
1
2
3
20
1. Carte PCB principale
La carte de circuits imprimés principale (PCB) contrôle le
fonctionnement de l'unité.
2. Carte PCB de contrôle
3. Carte PCB d'inverter
4. Carte PCB de contrôle d'inverter (uniquement Y1)
5. Carte PCB QA (uniquement V1)
6. Carte PCB de filtre
7. Carte PCB E/S numérique (option)
8. Carte PCB de demande (option)
9. Carte PCB d'entretien (uniquement V1)
10. Bornier X1M
Bornier principal permettant un branchement aisé du câblage
non fourni pour l'alimentation électrique.
RKHBRD011~016AAV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW55786-1
16 17 16 22 10
16 10 16 22 23 6
11. Bornier X3M
Bornier du câblage à prévoir pour les raccords CC.
12. Bornier X2M
Bornier du câblage à prévoir pour les raccords CA.
13. Connecteur CC X1Y
14. Connecteur de pompe X2Y
15. Connecteur CA X3Y
16. Fixations des attache-câbles
Les attache-câbles permettent de fixer le câblage local avec les
attaches au coffret électrique pour garantir la réduction des
contraintes.
17. Entrée du câblage électrique
18. Entrée du câblage CA non fourni
19. Entrée du câblage CC non fourni
20. Entrée du câble de compresseur
21. Relais d'interface K1A
22. Ponts de câblage
23. Fusible F1 (uniquement Y1)
24. Fusible F2 (uniquement Y1)
REMARQUE Le schéma de raccordement électrique se trouve à
l'intérieur du couvercle du coffret électrique.
Schéma fonctionnel
2
9 8
29 28
3
6 6
22
4 23
30 25
5
1
1 Unité extérieure
2 Unité intérieure
3 Echangeur thermique
réfrigérant-réfrigérant
4 Accumulateur
5 Compresseur
6 Orifice de service
7 Echangeur thermique
réfrigérant-eau
8 Vanne de purge
9 Vanne d'expansion
électronique
10 Soupape de décharge
de pression
11 Pompe
12 Vanne de purge d'air
13 Manomètre
14 Vase d'expansion
15 Filtre à eau
16 Vanne de remplissage
(non fournie)
12 16
11
27
15 17
7
19
26 14 10 13
M
21 20 18
17 Entrée d'eau de la vanne
d'arrêt
18 Sortie d'eau de la vanne d'arrêt
19 Ballon d'eau chaude
domestique (option)
20 Vanne à 3 voies motorisée
(option)
21 Coupure thermique (Q2L)
22 Contacteur haute pression
(S1PH)
23 Capteur haute pression (B1PH)
24 Capteur basse pression (B1PL)
25 Thermistance de décharge
(R6T)
26 Thermistance d'eau de sortie
(R5T)
27 Thermistance d'eau de retour
(R4T)
28 Thermistance de liquide R134a
(R7T)
29 Thermistance liquide R410A
(R3T)
30 Vanne à 2 voies
