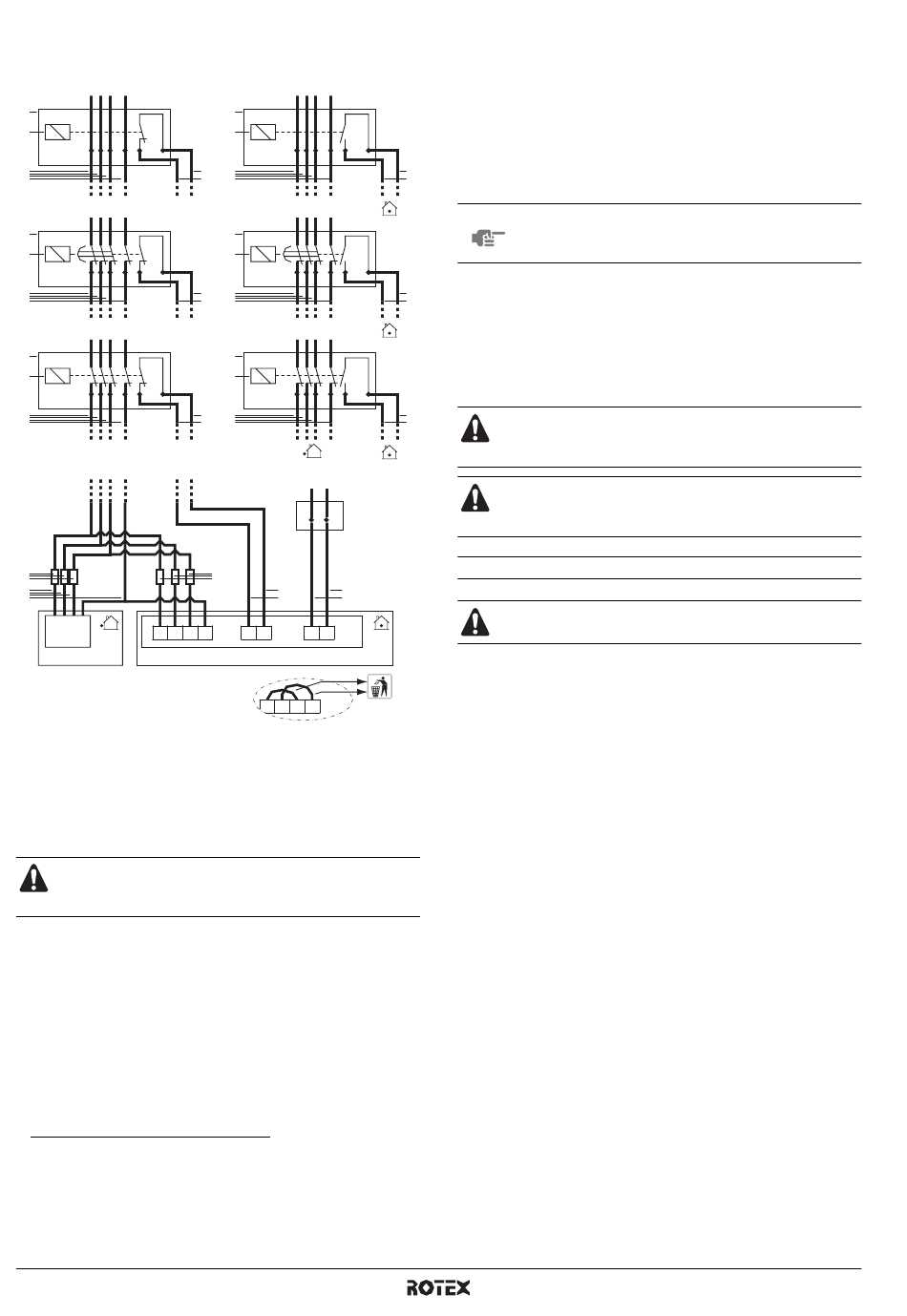

Pour types d'unité Y1 uniquement (3~)
[6-04]=1
1
L1
L2L3
N
1
2
S1S
3
2
L1
L2L3
N
1
S1S
2
3
3
L1
L2L3
N
1
2
S1S
3
6
3
L1 L2
L3
1
Boîtier de signal du tarif réduit
2
Récepteur contrôlant le signal de la compagnie d'électricité
3
Alimentation électrique à tarif réduit
4
Contact sans tension vers l'unité intérieure
5
Alimentation électrique au tarif du kWh normal
6
Fusible (non fourni)
En cas d'installation d'alimentation électrique au tarif
préférentiel, retirer les ponts de câblage sur X2M avant
d'installer l'alimentation électrique au tarif du kWh normal.
Lorsque les unités intérieure et extérieure sont connectées à une
alimentation électrique à tarif réduit, le contact sans tension du
récepteur contrôlant le signal de tarif réduit de la compagnie
d'électricité doit être connecté aux pinces 7 et 8 de X3M (comme
illustré dans la figure ci-dessus).
Lorsque le paramètre [6-04]=1 au moment où le signal de tarif plein
est envoyé par la compagnie d'électricité, ce contact s'ouvrira et
l'unité passera en mode d'arrêt forcé
Lorsque le paramètre [6-04]=2 au moment où le signal de tarif plein
est envoyé par la compagnie d'électricité, ce contact se fermera et
l'unité passera en mode d'arrêt forcé
(1) Lorsque le signal est à nouveau libéré, le contact sans tension se fermera et
l'unité recommencera à fonctionner. Il est dès lors important de laisser la fonction
de redémarrage automatique activée. Se reporter au réglage sur place "[8]
Configuration des options, [8-01]" dans le chapitre
page
20.
(2) Lorsque le signal est à nouveau libéré, le contact sans tension s'ouvrira et l'unité
recommencera à fonctionner. Il est dès lors important de laisser la fonction de
redémarrage automatique activée. Se reporter au réglage sur place "[8]
Configuration des options, [8-01]" dans le chapitre
page
20.
Manuel d'installation
19
[6-04]=2
1
L1
L2L3
N
1
2
S1S
4
3
2
L1
L2L3
N
1
S1S
2
4
3
3
L1
L2L3
N
1
2
S1S
4
3
L N
6
4
5
N X1M
X1M
7 8
X3M
8 9
X2M
8 9
10 11
X2M
(1)
.
(2)
.
"Réglages sur place" à la
"Réglages sur place" à la
Type 1
L'alimentation électrique à tarif réduit est du type non interruption de
l'alimentation électrique.
Type 2
L'alimentation électrique à tarif réduit est du type à interruption de
l'alimentation électrique après un certain temps.
Type 3
L'alimentation électrique à tarif réduit est du type à interruption
4
immédiate de l'alimentation électrique.
REMARQUE
Si l'alimentation électrique à tarif réduit est du type à
non interruption de l'alimentation électrique, l'unité se
mettra à l'arrêt de force.
4
M
ISE EN ROUTE ET CONFIGURATION
L'unité intérieure doit être configurée par l'installateur de telle
manière qu'elle corresponde à l'environnement d'installation (climat
extérieur, options installées, etc.) et au mieux au besoin de
l'utilisateur.
4
Il est important que toutes les informations dans ce
chapitre soient lues dans l'ordre par l'installateur et que le
système soit configuré comme il le faut.
Lorsqu'une panne de courant s'est produite et que
l'alimentation revient, l'unité reprendra automatiquement
ses réglages et redémarrera.
Vérifications avant utilisation
Déconnecter l'alimentation électrique avant d'effectuer tout
raccordement.
Après l'installation de l'unité, vérifier les points suivants:
1
Câblage sur place
S'assurer que le câblage a bien été exécuté conformément aux
instructions du chapitre
page
15, aux schémas de câblage et aux réglementations
européennes et nationales en vigueur.
2
Fusibles et dispositifs de protection
Vérifier que les fusibles et autres dispositifs de protection
installés localement sont de la taille et du type spécifiés dans le
chapitre
"Spécifications électriques" à la page
qu'aucun fusible ou dispositif de protection n'a été court-circuité.
3
Câblage de mise à la terre
S'assurer que les câbles de mise à la terre ont été correctement
raccordés et que les bornes de terre sont bien serrées.
4
Câblage interne
Vérifier visuellement le coffret électrique et l'intérieur de l'unité
pour voir s'il n'y a pas de connexions détachées ou tout
endommagement des composants électriques.
5
Installation
Afin d'éviter des vibrations et des bruits anormaux au
démarrage de l'unité, s'assurer que l'unité est correctement
installée.
6
Equipement endommagé
Vérifier l'intérieur de l'unité afin de vous assurer qu'aucun
composant n'est endommagé ou qu'aucune conduite n'est
coincée.
Unité intérieure pour système de pompe à chaleur air à eau
"Travaux de câblage électrique" à la
39. S'assurer
RKHBRD011~016ADV1+Y1
4P403581-1 – 2015.04
