1 Contatore dell'alimentazione a tariffa kWh ridotta
2 Ricevitore per il controllo del segnale dell'azienda elettrica
3 Alimentazione verso l'unità esterna
(fare riferimento al manuale d'installazione in dotazione con
l'unità esterna)
4 Contatto pulito verso l'unità interna
Quando l'unità esterna è collegata a un'alimentazione a tariffa kWh
ridotta, il contatto pulito del ricevitore che controlla il segnale della
tariffa kWh ridotta dell'azienda elettrica deve essere collegato ai
morsetti 17 e 18 di X2M (come illustrato nella figura sopra).
Quando il parametro [D-01]=1 nel momento in cui il segnale di tariffa
kWh ridotta viene inviato dall'azienda elettrica, il contatto si apre e
l'unità entra in modalità di disattivazione forzata
Quando il parametro [D-01]=2 nel momento in cui il segnale di tariffa
kWh ridotta viene inviato dall'azienda elettrica, il contatto si chiude e
l'unità entra in modalità di disattivazione forzata
Tipo 1
Il tipo di alimentazione a tariffa kWh ridotta non prevede interruzioni
dell'alimentazione.
Tipo 2
Il tipo di alimentazione a tariffa kWh ridotta prevede un'interruzione
dell'alimentazione dopo un periodo di tempo.
Tipo 3
Il tipo di alimentazione a tariffa kWh ridotta prevede un'interruzione
immediata dell'alimentazione.
Collegando l'apparecchio a un'alimentazione a tariffa kWh
ridotta, modificare le impostazioni in loco [D-01], nonché
[D-01] e [D-00], nel caso in cui l'alimentazione a tariffa
kWh ridotta sia del tipo che non prevede interruzioni di
alimentazione (come illustrato sopra per il tipo 1). Vedere
"[D] Alimentazione a tariffa kWh ridotta" a pagina 23 del
capitolo "Impostazioni sul posto".
Se l'alimentazione a tariffa kWh ridotta non prevede
NOTA
interruzioni di alimentazione,
disattivazione forzata. Il controllo della pompa solare
risulta ancora possibile.
(1) Quando il segnale viene nuovamente rilasciato, il contatto pulito si chiude e
l'unità riprende il funzionamento. È quindi importante lasciare attivata la funzione
di riavvio automatico. Vedere "[3] Riavvio automatico" a pagina 20.
(2) Quando il segnale viene nuovamente rilasciato, il contatto pulito si apre e l'unità
riprende il funzionamento. È quindi importante lasciare attivata la funzione di
riavvio automatico. Vedere "[3] Riavvio automatico" a pagina 20.
RKHBH/X008AA
Unità interna per sistema a pompe di calore aria-acqua
4PW50203-1A
A
VVIO E CONFIGURAZIONE
L'unità interna deve essere configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e all'esperienza dell'utente.

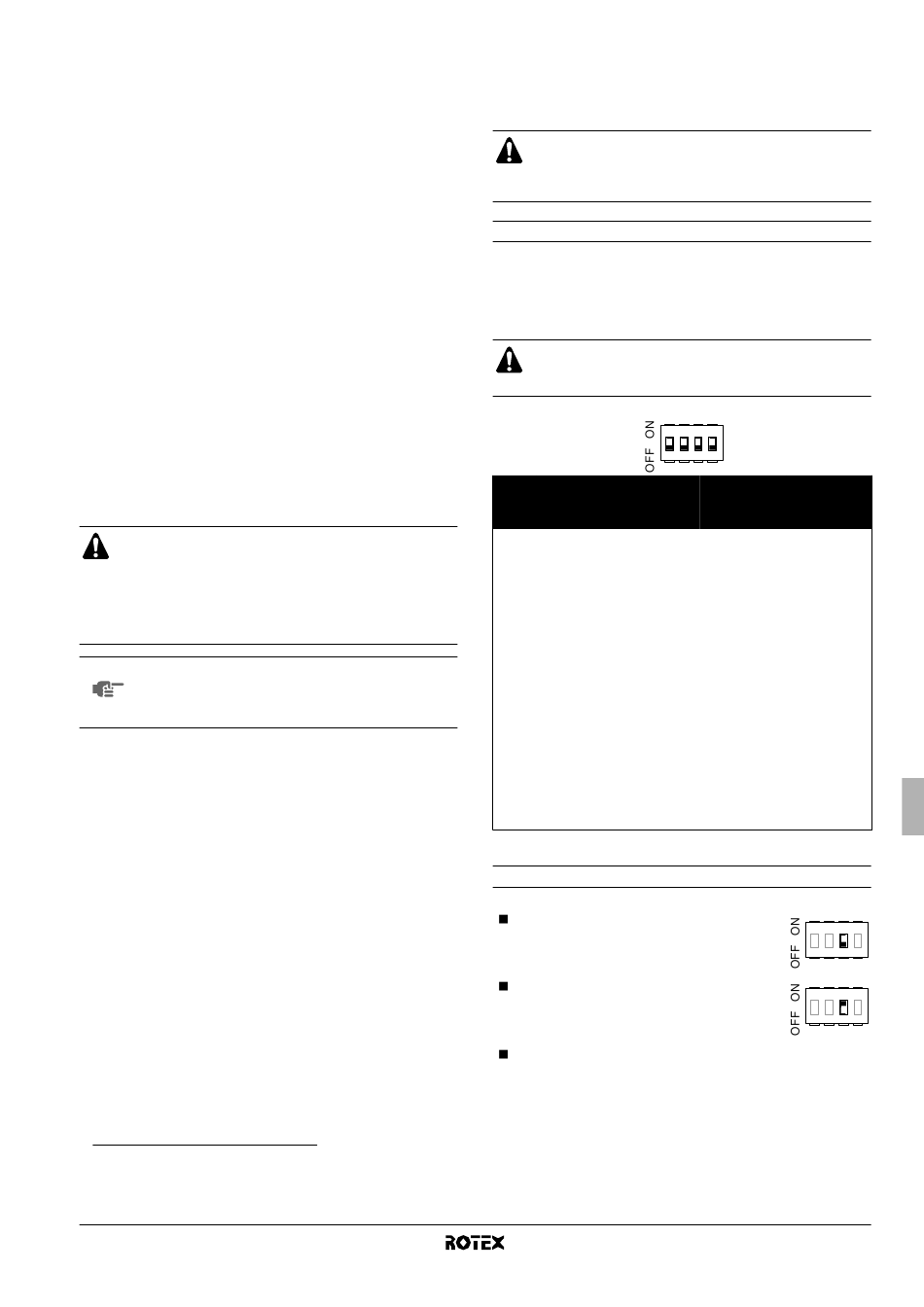

Panoramica delle impostazioni del microinterruttore

Il microinterruttore SS2 si trova sulla PCB del quadro elettrico
(1)
.
(consultare "Componenti principali del quadro elettrico" a pagina 7) e
consente la configurazione dell'installazione del serbatoio dell'acqua
calda per usi domestici, il collegamento del termostato ambiente e il
(2)
. funzionamento della pompa.
Micro-
inter-
ruttore
SS2
1
2
3
l'unità entrerà in
4
Configurazione di installazione del termostato ambiente
È importante che tutte le informazioni contenute nel
presente capitolo vengano
dall'installatore e che il sistema venga configurato come
applicabile.
Togliere l'alimentazione prima di aprire il coperchio di
servizio del quadro elettrico e apportare qualsiasi modifica
alle impostazioni del microinterruttore.
1 2 3
Descrizione
Non applicabile per
l'installatore
Installazione del serbatoio
dell'acqua calda per usi
domestici
(consultare "Configurazione di
installazione del serbatoio
dell'acqua calda per usi
domestici" a pagina 17)
Collegamento del termostato
ambiente
(consultare "Configurazione di
installazione del termostato
ambiente" a pagina 16)
(a)
Questa impostazione
stabilisce la modalità di
funzionamento in caso di
richiesta simultanea di
maggiore
riscaldamento/raffreddamento
dell'ambiente e riscaldamento
dell'acqua per usi domestici.
(a) Applicabile solo nel caso in cui il microinterruttore 2 = ON
Quando all'unità interna non è collegato
alcun termostato ambiente, il commutatore
bistabile SS2-3 deve essere impostato su
OFF.
Quando all'unità interna è collegato un
termostato ambiente, il
bistabile SS2-3 deve essere impostato su
ON.
Sul termostato ambiente, impostare correttamente l'isteresi
per impedire che la pompa si accenda e spenga ripetuta-
mente (vibrazione), riducendo la vita utile della pompa.
lette in sequenza
4
ON OFF
— (Predefinito)
Installato Non installato
(predefinito)
Termostato Nessun
ambiente termostato
collegato ambiente
collegato
(predefinito)
Priorità di No priorità
riscaldamento/ (predefinito)
raffreddamento
1 2 3 4
1 2 3 4
commutatore
