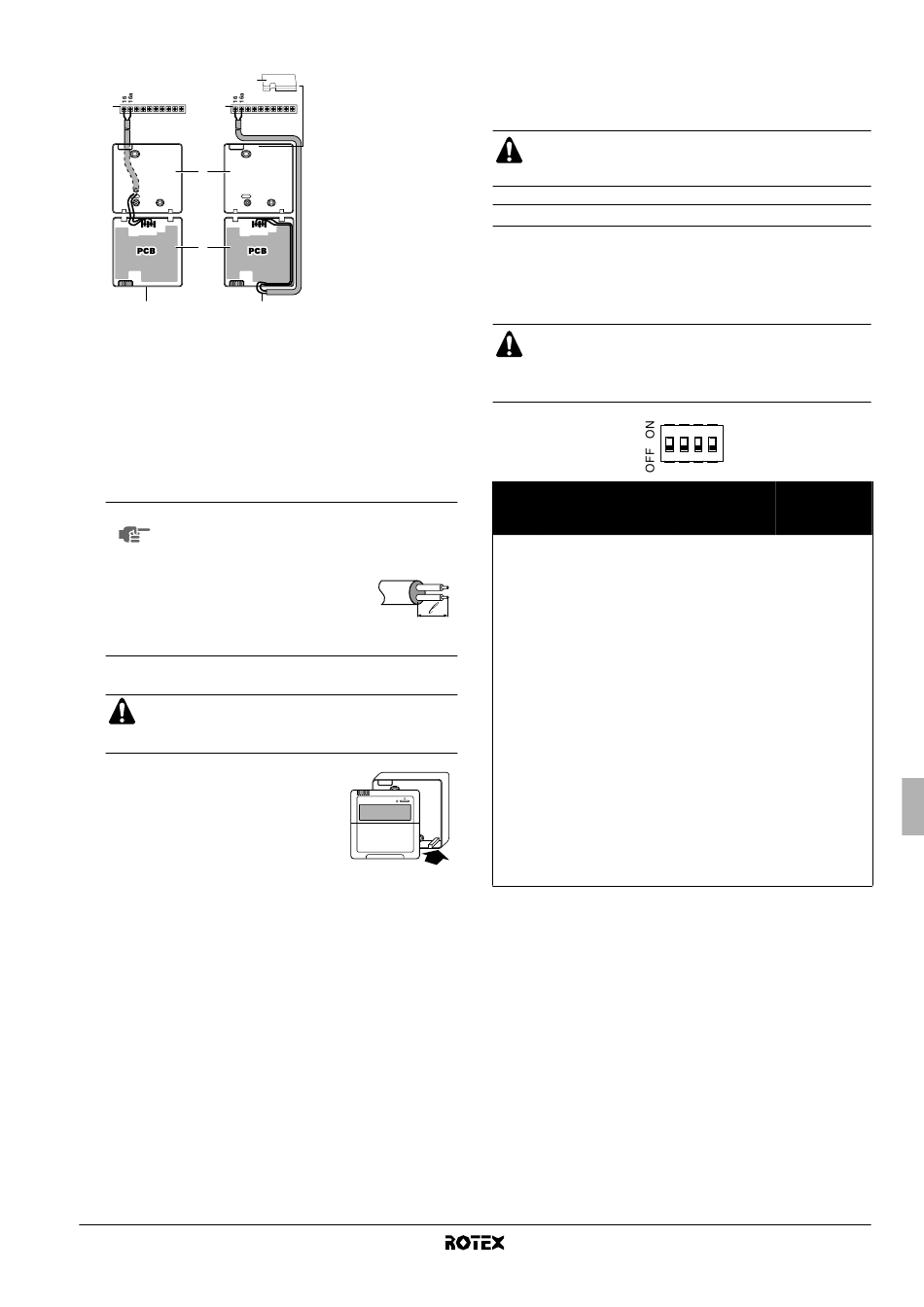

Collegare i cavi all'unità.
6
1
1
2
P2
P1
P2
3
4
1
Unità
2
Parte posteriore del sistema di comando digitale
3
Parte anteriore del sistema di comando digitale
4
Collegamenti elettrici dal lato posteriore
5
Collegamenti elettrici dal lato superiore
6
Aprire il foro di passaggio per i cavi tramite un tronchesino o un
attrezzo analogo.
Collegare i morsetti che si trovano sulla parte anteriore del
sistema di comando digitale ai morsetti collocate all'interno
dell'unità (P1 a 16, P2 a 16a).
I cavi di collegamento devono essere fatti
NOTA
correre lontano dai cavi di alimentazione per
prevenire l'acquisizione di disturbi elettrici
(disturbi esterni).
Togliere la schermatura della
parte del cavo che deve
essere
all'interno dell'involucro del
comando digitale a distanza ( l ).
4
Rimontare la parte superiore del sistema di comando digitale.
ATTENZIONE
Durante il montaggio fare attenzione a non pizzicare il
cavo.
Iniziare il montaggio dalle clip di fondo.
RKHBH/X008BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54224-1A
P1
5
fatta
transitare
1
A
VVIO E CONFIGURAZIONE
L'unità interna deve essere configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e all'esperienza dell'utente.
È importante che tutte le informazioni contenute nel pre-
sente capitolo vengano lette in sequenza dall'installatore e
che il sistema venga configurato come pertinente.

Panoramica delle impostazioni del microinterruttore

Il microinterruttore SS2 si trova sulla PCB del quadro elettrico
(consultare "Componenti principali del quadro elettrico" a pagina 11)
e consente la configurazione dell'installazione del serbatoio
dell'acqua calda per usi domestici, il collegamento del termostato
ambiente e il funzionamento della pompa.
AVVERTIMENTO
Interrompere l'alimentazione prima di aprire il coperchio di
servizio del quadro elettrico e apportare qualsiasi modifica
alle impostazioni del microinterruttore.
1
Micro-
inter-
ruttore
SS2
Descrizione
1
Non applicabile per
l'installatore
2
Installazione del serbatoio
dell'acqua calda per usi
domestici (consultare
"Configurazione
dell'installazione del
serbatoio dell'acqua calda
per usi domestici" a
pagina 24)
3
Collegamento del termo-
stato ambiente (consultare
"Configurazione di
installazione del
termostato ambiente" a
pagina 23)
(a)
4
Questa impostazione
stabilisce la modalità di
funzionamento della
pompa di calore in caso
di richiesta simultanea di
maggiore
riscaldamento/raffreddam
ento dell'ambiente e
riscaldamento dell'acqua
per usi domestici.
(a) Applicabile solo nel caso in cui il microinterruttore 2 = ON
(b) La modalità di riscaldamento/raffreddamento o la modalità di riscaldamento
dell'acqua per usi domestici possono essere limitate con un timer di
programmazione e/o impostazioni in loco (4, 5, 8).
2
3
4
ON
OFF
(Default)
Installato
Non installato
(Impostazione
predefinita)
Termostato
Nessun
ambiente
termostato
collegato
ambiente
collegato
(Impostazione
predefinita)
Priorità di
Priorità al lato
riscaldamento/raf
con la richiesta
freddamento
(b)
più alta
Manuale d'installazione
