Dependiendo del tipo de ondas de radiofrecuencia, podrían
producirse interferencias electromagnéticas, incluso si el equipo
se instala a más de 3 m de distancia.
En lugares situados cerca del mar u otros lugares de atmósfera
salina en los que el aire contiene gas de sulfato, la corrosión
puede acortar la vida útil de la unidad exterior.
Como el agua de condensación sale de la unidad exterior a
través de la tubería de drenaje, no coloque ningún objeto bajo la
unidad que pueda resultar dañado por la humedad.
1 Seleccione un lugar de instalación donde se den las siguientes
condiciones y que cuente con la aprobación del cliente.
- Lugares bien ventilados.
- Lugares donde la unidad no moleste a los vecinos.
- Ubicaciones seguras que puedan soportar el peso y las
vibraciones de la unidad y donde ésta se pueda instalar
horizontalmente.
- Lugares en los que no exista posibilidad de fugas de
productos o de gases inflamables.
- El equipo no está previsto para su uso en atmósferas
potencialmente explosivas.
- Lugares donde exista espacio como para poder hacer los
trabajos de servicio.
- Lugares donde las longitudes de la tubería y el cableado de
las unidades interior y exterior estén dentro de las medidas
permitidas.
- Lugares en los que la pérdida de agua de la unidad no
puede causar daños en la instalación (por ejemplo, en el
caso de un tubo de drenaje bloqueado).
- Lugares donde se puede evitar la lluvia tanto como sea
posible.
- No instale la unidad en lugares que se utilicen para trabajar.
En caso de trabajos de construcción (por ejemplo, trabajos
de rectificado, donde se genera mucho polvo, cubra la
unidad.
- No coloque ningún objeto ni equipo en la placa superior de la
unidad.
- No se suba ni permanezca encima de la unidad.
- Asegúrese de tomar las precauciones suficientes, conforme
a las leyes locales y nacionales, en caso de fuga de
refrigerante.
2 Cuando se instale la unidad en un lugar expuesto a vientos
fuertes, tenga en cuenta lo siguiente.
Los vientos fuertes de 5 m/s o más contra la salida de aire de la
unidad exterior producen cortocircuitos (aspiración del aire de
descarga), lo que puede tener las siguientes consecuencias:
- Deterioro en la capacidad de funcionamiento.
- Frecuente formación de escarcha al momento de utilizar la
calefacción.
- Cortes en el funcionamiento debido a la alta presión.
- Cuando un viento fuerte sopla continuamente sobre la
unidad, el ventilador empieza a girar muy deprisa hasta que
se rompe.
Consulte la figuras para más detalles sobre la instalación de
esta unidad en un lugar donde pueda pronosticarse la dirección
del viento.
3 Prepare una canal de drenaje de agua alrededor de la base,
para drenar el agua desechada en torno a la unidad.
4 Si el drenaje de agua de la unidad no es fácil de realizar, monte
la unidad sobre una base de bloques de hormigón, etc. (la altura
máxima de la base debería ser 150 mm).
5 Si instala la unidad en un bastidor, coloque una placa
impermeable en los 150 mm debajo de la parte inferior de la
unidad, para evitar que entre agua por la parte inferior.
6 Cuando instale la unidad en un lugar expuesto a frecuentes
nevadas, procure elevar la cimentación lo más alto posible.
RRHQ+RRLQ006~008BAV3
Unidad exterior para bomba de calor de aire-agua
4PW54244-1

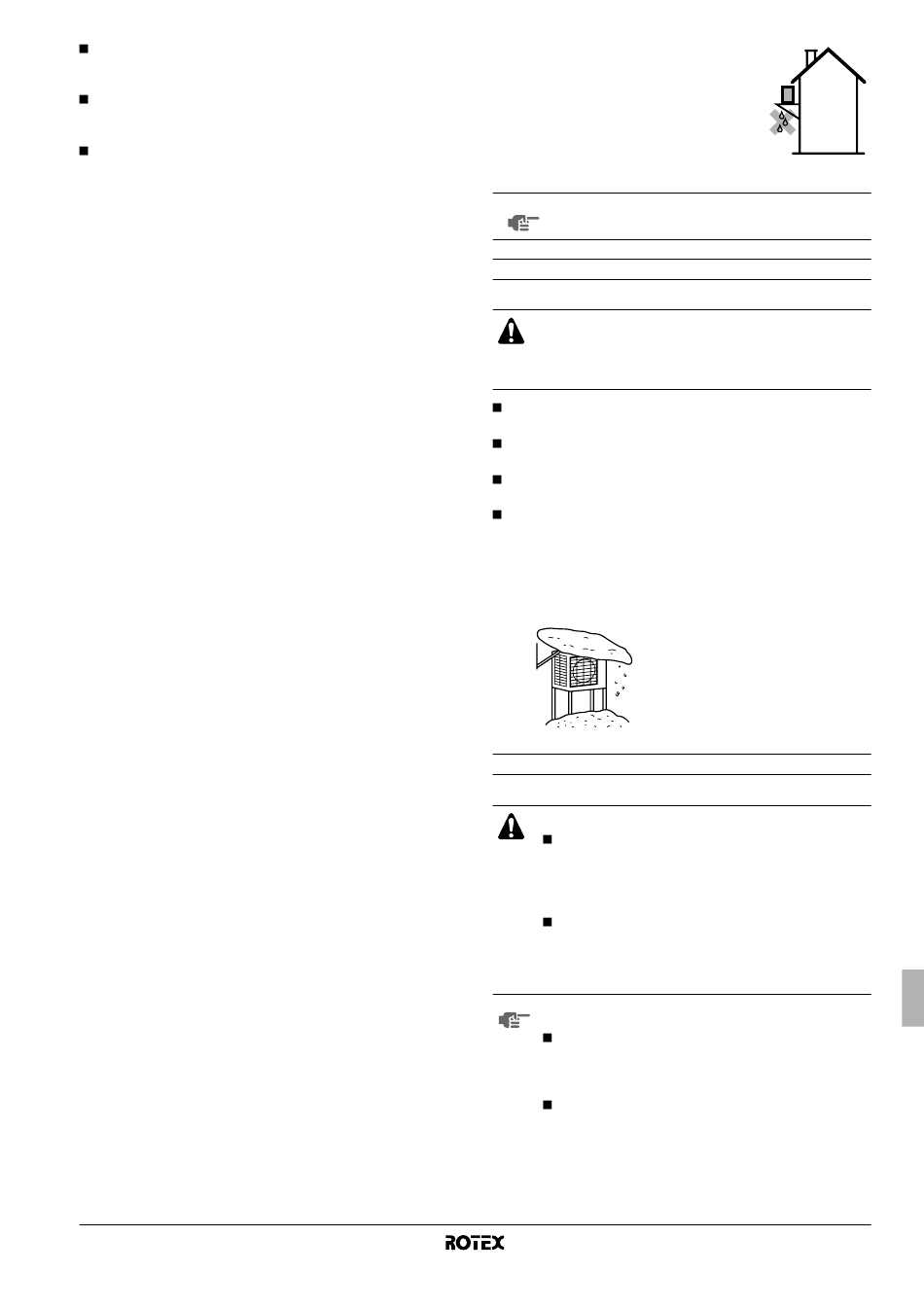

7 Si instala la unidad sobre un bastidor de
edificio, instale una placa impermeable
(suministro independiente) (a 150 mm del
panel inferior de la unidad) o utilice un kit
de drenaje (consulte
combinación del apartado
posibles" en la página 3) para evitar que
gotee el agua de drenaje. (Consulte la
figura).
Las unidades no pueden instalarse colgadas del techo
NOTA
ni apiladas.
Seleccionar una ubicación en lugares con clima frío
PRECAUCIÓN
Si la unidad exterior se pone en funcionamiento a
temperaturas exteriores bajas, asegúrese de seguir las
instrucciones relacionadas a continuación.
Para evitar la exposición al viento, instale la unidad exterior con
el lado de aspiración mirando hacia la pared.
Nunca instale la unidad exterior en un lugar en el que el lado de
aspiración pueda estar expuesto directamente al viento.
Para evitar la exposición al viento, instale una placa deflectora
en el lado de descarga de la unidad exterior.
En zonas donde se producen fuertes nevadas, es muy
importante escoger un emplazamiento para la instalación donde
la nieve no pueda afectar al funcionamiento de la unidad. Si
cabe la posibilidad de que se produzcan nevadas laterales,
asegúrese de que el serpentín del intercambiador de calor no
se vé afectado por la nieve (si fuera necesario, construya un
recipiente lateral).
Construya una cubierta amplia.
Construya un pedestal.
Instale la unidad a una altura suficiente del
suelo para impedir que quede cubierta por
la nieve.
Especificaciones de la tubería de refrigerante
PRECAUCIÓN
Las tuberías y otros componentes a presión deben
cumplir con la normativa nacional e internacional
vigente y deben ser aptos para refrigerante. El uso de
cobre sin uniones desoxidado con ácido fosfórico
para el refrigerante.
La instalación debe ser realizada por un técnico
frigorista autorizado y los materiales e instalación
elegidos deben cumplir la normativa nacional e
internacional. En Europa, la EN378 es la norma
aplicable que debe utilizarse.
A las personas a cargo de la instalación de tuberías:
Asegúrese de abrir la válvula de parada después de
la instalación de las tuberías y de que el vaciado está
completo. (Hacer funcionar el sistema con la válvula
cerrada puede estropear el compresor).
Está prohibido descargar refrigerante a la atmósfera.
Recoja el refrigerante de acuerdo con la recogida de
freón y la normativa de destrucción.
la tabla de
"Opciones
