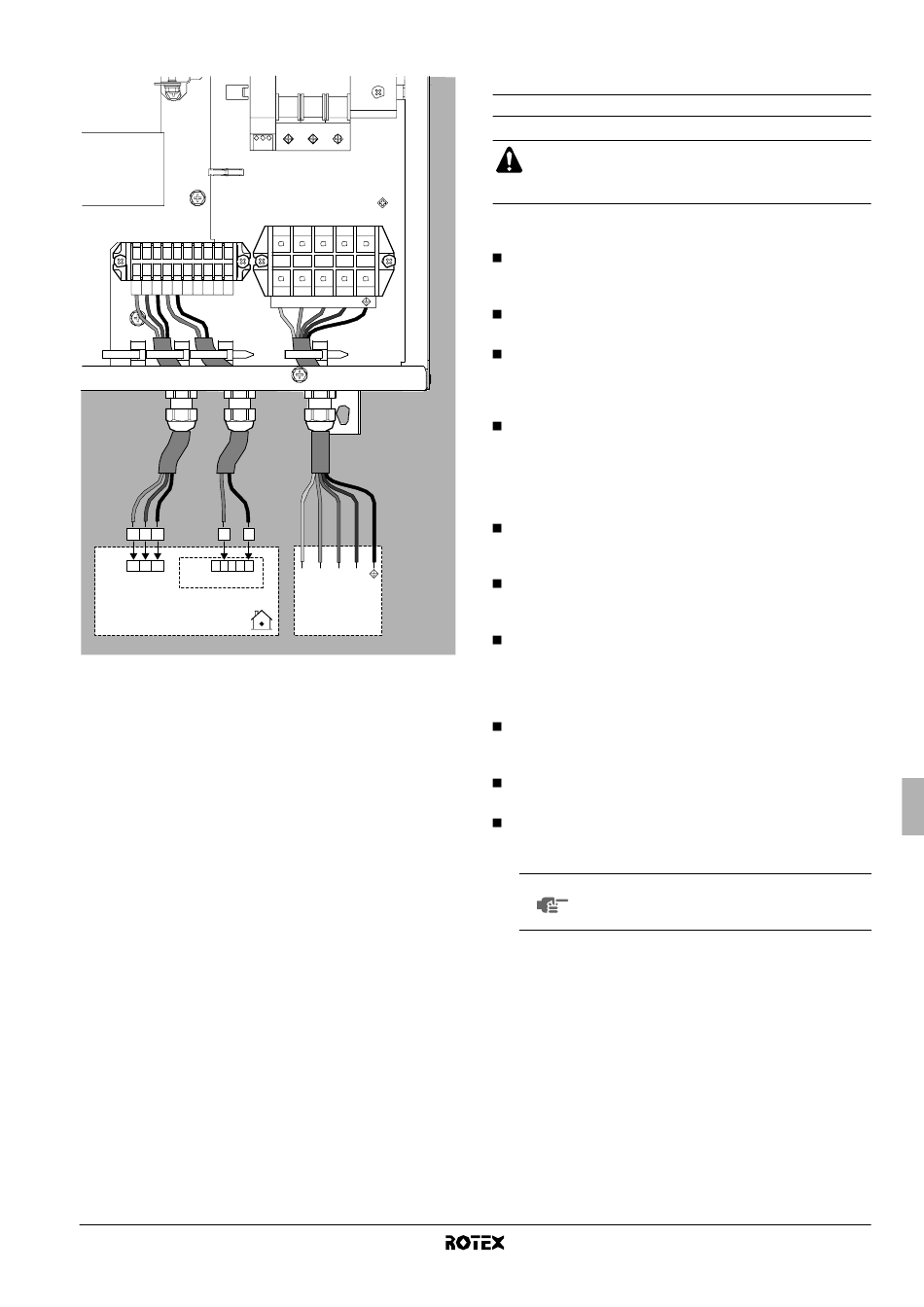

RKBUHAA6W1
X2M
1 2 3 4 5 10 11 12 13 14
1 2 3 4 5
X2M 14 15 16 X801M
1 2 3 4 5
A8P
RKRP1AHTA
A8P PCB di richiesta RKRP1AHTA
X2M - 14 Comune
X2M - 15 Fase 1 del riscaldatore (2 kW)
X2M - 16 Fase 2 del riscaldatore (6 kW)
X801M - 2 Segnale di feedback degli errori del kit di riscaldamento
X801M - 5 Segnale di feedback degli errori del kit di riscaldamento
RKBUHAA6V3+W1
Kit di riscaldamento per impianto a pompa di calore aria-acqua
4PW58904-1
X1M
L1 L2 L3 N
L1 L2 L3 N
3N~ 400 V 50 Hz
A
VVIO E CONFIGURAZIONE

Controlli prima della messa in funzione

PERICOLO
Prima di effettuare qualunque collegamento elettrico è
indispensabile togliere l'alimentazione.
Una volta installato il kit di riscaldamento, prima di chiudere il
magnetotermico eseguire le verifiche di seguito precisate:
Riempito con acqua
Assicurarsi che il riscaldatore del kit di riscaldamento sia
completamente riempito con acqua.
Sfogo d'aria
Assicurarsi che lo spurgo dell'aria sia aperto (almeno 2 giri).
Collegamenti elettrici
Accertarsi che i collegamenti siano stati effettuati secondo le
istruzioni, in conformità allo schema elettrico nonché alle relative
norme locali ed europee.
Fusibili e dispositivi di protezione
Verificare che i fusibili o i dispositivi di protezione predisposti
localmente siano della grandezza e del tipo indicati nel capitolo
"Specifiche tecniche" a pagina 11. Verificare inoltre che non sia
stato bypassato né alcun fusibile né alcun dispositivo di
protezione.
Collegamento a terra
Accertarsi che i cavi di collegamento a terra siano stati collegati
in modo adeguato e che i relativi morsetti siano stati ben serrati.
Collegamenti elettrici interni
Controllare visivamente che all'interno del kit di riscaldamento
non vi siano collegamenti allentati o parti elettriche danneggiate.
Tensione della linea d'alimentazione
Verificare la tensione disponibile in corrispondenza del pannello
locale d'alimentazione. Tale tensione deve corrispondere alla
tensione indicata sulla
riscaldamento.
Valvole di chiusura
Accertarsi che tutte le valvole di chiusura siano aperte e che il
flusso dell'acqua sia consentito.
Fissaggio dell'apparecchio
Controllare che il kit di riscaldamento sia fissato correttamente.
Componenti danneggiati
Accertarsi che all'interno del kit di riscaldamento non vi siano
componenti danneggiati o tubi schiacciati.
NOTA L'utilizzo del sistema con il riscaldatore non com-
pletamente riempito d'acqua può danneggiare il
riscaldatore.
Una volta eseguiti tutti i controlli, chiudere il kit di riscaldamento e
l'unità interna; solo a questo
l'alimentazione.
targhetta presente sul kit
punto è possibile attivare
