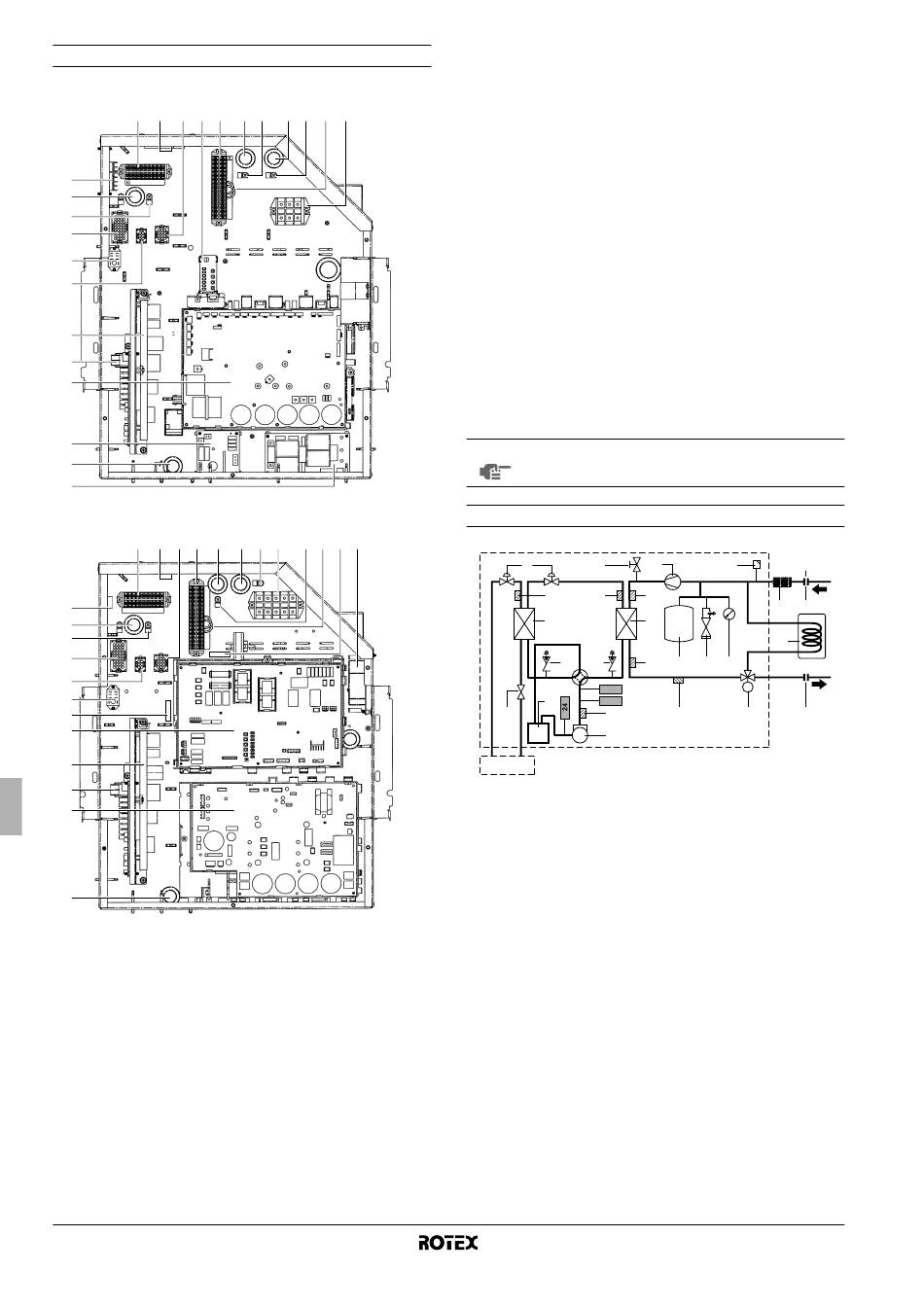

Componenti principali del quadro elettrico

Tipi di unità V1 (monofase)
11 7 15 9 12 18
8
19
16
13
21
14
1
2
3
5
20
6
Tipi di unità Y1 (trifase)
11 7 15 12 18 17
8
19
16
13
14
21
24
4
1
2
3
20
1. PCB principale
La PCB (Printed Circuit Board, scheda a circuiti stampati)
principale controlla il funzionamento dell'unità.
2. PCB di controllo
3. PCB dell'inverter
4. PCB per il controllo dell'inverter (solo Y1)
5. PCB QA (solo V1)
6. PCB del filtro
7. PCB del sistema I/O digitale (opzionale)
8. PCB di richiesta (opzionale)
9. PCB di servizio (solo V1)
10. Morsettiera X1M
Morsettiera principale che consente di effettuare facilmente i
collegamenti elettrici in loco per l'alimentazione.
Manuale d'installazione
7
16 17 16 22 10
16 10 16 22 23 6
11. Morsettiera X3M
Morsettiera dei collegamenti elettrici in loco per i collegamenti
CC.
12. Morsettiera X2M
Morsettiera dei collegamenti elettrici in loco per i collegamenti
CA.
13. Connettore CC X1Y
14. Connettore della pompa X2Y
15. Connettore CA X3Y
16. Supporti a fascetta per cavi
I supporti a fascetta per cavi consentono di fissare i collega-
menti in loco al quadro elettrico utilizzando le fascette, per
garantire la resistenza alle sollecitazioni.
17. Ingresso dei fili di alimentazione
18. Ingresso dei collegamenti elettrici in loco CA
19. Ingresso dei collegamenti elettrici in loco CC
20. Ingresso del cavo del compressore
21. Relè di interfaccia K1A
22. Ponti dei collegamenti elettrici
23. Fusibile F1 (solo Y1)
24. Fusibile F2 (solo Y1)
NOTA Lo schema dei collegamenti elettrici si trova all'interno
del coperchio del quadro elettrico.

Schema funzionale

2
9 8
29 28
3
6 6
22
4 23
30 25
5
1
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
refrigerante-
refrigerante
4 Accumulatore
5 Compressore
6 Apertura di servizio
7 Scambiatore di calore
refrigerante-acqua
8 Valvola di scarico
9 Valvola d'espansione
elettronica
10 Valvola di sicurezza
11 Pompa
12 Valvola di spurgo
dell'aria
13 Manometro
14 Serbatoio di
espansione
15 Filtro dell'acqua
16 Valvola di
alimentazione
(non di fornitura)
Unità interna per sistema a pompe di calore aria-acqua
12 16
11
27
15 17
7
19
26 14 10 13
M
21 20 18
17 Valvola di chiusura dell'attacco
di ingresso dell'acqua
18 Valvola di chiusura dell'attacco
di uscita dell'acqua
19 Serbatoio dell'acqua calda per
usi domestici (opzionale)
20 Valvola tridirezionale
motorizzata (opzionale)
21 Disgiuntore termico (Q2L)
22 Pressostato di alta pressione
(S1PH)
23 Sensore di alta pressione
(B1PH)
24 Sensore di bassa pressione
(B1PL)
25 Termistore di scarico (R6T)
26 Termistore dell'acqua in uscita
(R5T)
27 Termistore dell'acqua di ritorno
(R4T)
28 Termistore del liquido R134a
(R7T)
29 Termistore del liquido R410A
(R3T)
30 Valvola bidirezionale
RKHBRD011~016AAV1+Y1
4PW55786-1
