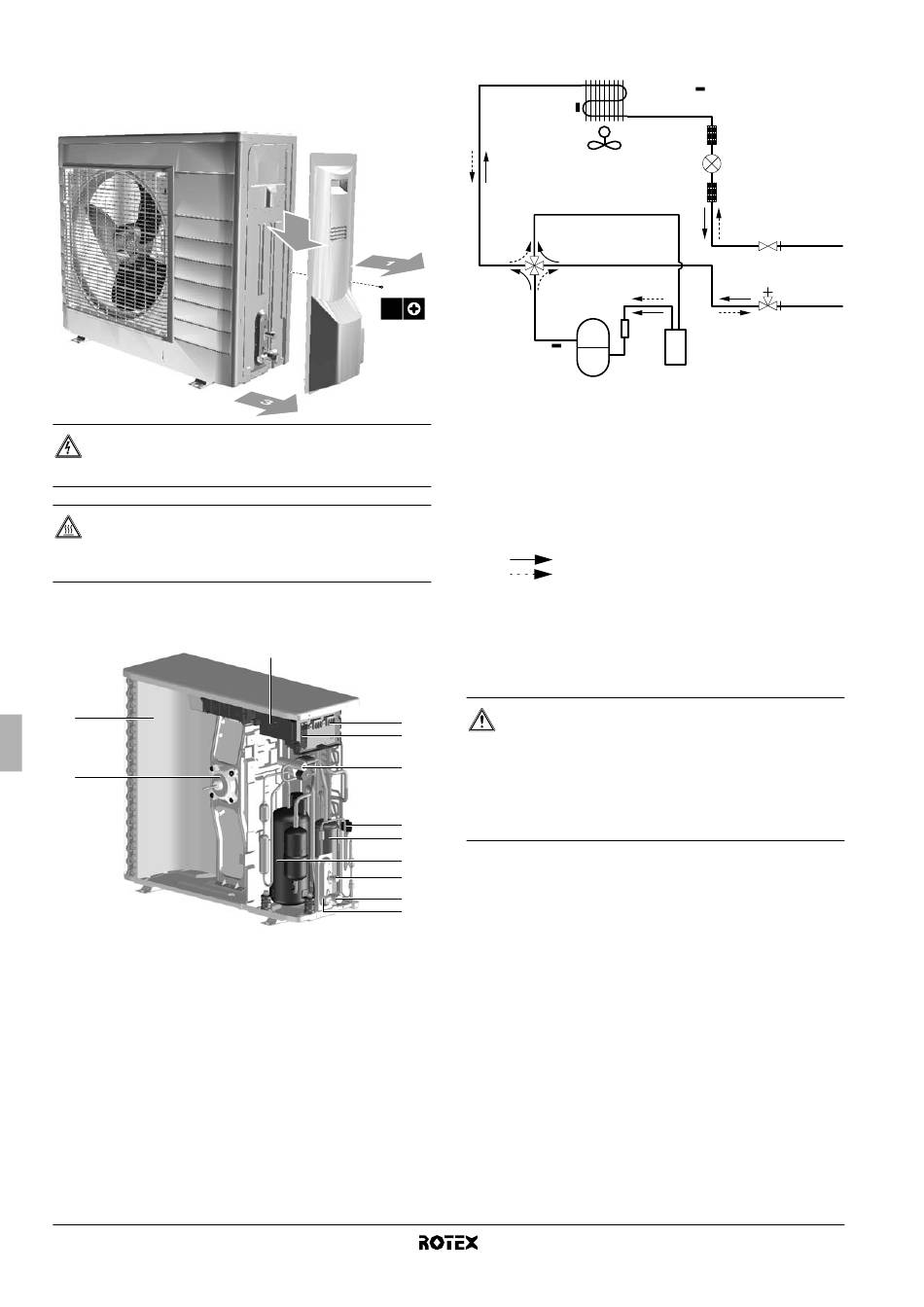

4.1. Apertura dell'unità
PERICOLO: FOLGORAZIONE
Vedere il paragrafo "2. Norme generali di sicurezza" a
pagina 2.
PERICOLO: NON TOCCARE LE TUBAZIONI E I
COMPONENTI INTERNI
Vedere il paragrafo "2. Norme generali di sicurezza" a
pagina 2.

4.2. Componenti principali

1
2
1 Scambiatore di calore
2 Motore del ventilatore
3 Quadro elettrico con PCB principale (PCB dell'inverter e di
controllo)
4 Comunicazione con il terminale e alimentazione
5 PCB di servizio
6 Valvola a 4 vie
7 Valvola d'espansione elettronica (principale)
8 Accumulatore
9 Compressore
10 Valvola di arresto del liquido
11 Valvola di arresto del gas
12 Apertura di servizio
Manuale d'installazione
5
'
UNITÀ
2
1x
3
4
5
6
7
8
9
10
11
12

4.3. Schema funzionale

2
3
M
4
12
11 10
1 Termistore (aria)
2 Scambiatore di calore
3 Termistore (scambiatore di calore)
4 Motore del ventilatore
5 Filtro
6 Valvola d'espansione elettronica
7 Valvola di arresto del liquido
8 Valvola di arresto del gas con apertura di servizio
9 Accumulatore
10 Compressore
11 Termistore (scarico)
12 Valvola a 4 vie (ACCESA=riscaldamento)
Raffreddamento
Riscaldamento
5. S
CELTA DEL LUOGO D
5.1. Generalità
AVVERTIMENTO
■
Assicurarsi di adottare tutte le misure necessarie al
fine di evitare che l'unità esterna diventi un rifugio per
piccoli animali.
■
I piccoli animali che dovessero entrare in contatto con
le parti elettriche possono causare malfunzionamenti,
fumo o incendi. Dare istruzioni al cliente di tenere
pulita l'area intorno all'unità.
■
L'apparecchiatura non è destinata all'uso in atmosfere
potenzialmente esplosive.
■
Scegliere un luogo con il pavimento sufficientemente compatto
da sopportare il peso e la vibrazione dell'unità, dove non venga
amplificato il rumore prodotto dal funzionamento.
■
Scegliere una posizione in cui l'aria calda scaricata dall'unità o il
rumore del funzionamento non provochi disagi ai vicini
dell'utente.
■
Non installare l'unità nelle vicinanze di una camera da letto e
simili, onde evitare che il rumore del funzionamento possa
causare disagio alle persone.
■
Deve esserci spazio a sufficienza per trasportare l'unità dentro e
fuori dal sito d'installazione.
■
Ci deve essere spazio a sufficienza per il passaggio dell'aria e
non devono essere presenti ostruzioni attorno ai punti di
aspirazione e scarico dell'aria.
■
Il sito non deve essere esposto al rischio di fughe di gas
infiammabili da impianti ubicati nelle vicinanze.
■
Posizionare l'unità in modo tale che il rumore e lo scarico
dell'aria calda non possano creare disagio ai vicini.
