14. Filtro dell'acqua
Il filtro dell'acqua elimina la sporcizia dall'acqua per evitare
l'eventuale danneggiamento della pompa stessa o il blocco
dell'evaporatore. Il filtro dell'acqua deve essere pulito regolar-
mente. Vedere la "Manutenzione" a pagina 26.
15. Valvola di drenaggio del serbatoio di espansione
La valvola di drenaggio del serbatoio di espansione consente di
drenare l'acqua residua nel serbatoio di espansione dopo il
drenaggio con le valvole di drenaggio e di alimentazione.
16. Manometro
Il manometro consente di conoscere la pressione dell'acqua nel
circuito idraulico.
17. Flussostato
Il flussostato controlla il flusso nel circuito idraulico e protegge lo
scambiatore di calore dal congelamento e la pompa dai
danneggiamenti.
18. Pompa
La pompa provoca la circolazione dell'acqua.
19. Serbatoio del riscaldatore di riserva
Il riscaldatore di riserva riscalda l'acqua nel serbatoio del
riscaldatore di riserva.
20. Protezione termica del riscaldatore di riserva
Il riscaldatore di riserva è dotato di una protezione termica. Essa
interviene quando la temperatura diventa troppo alta.
21. Fusibile termico del riscaldatore di riserva
Il riscaldatore di riserva è dotato di un fusibile termico. Il fusibile
termico si brucia quando la temperatura è troppo alta (superiore
alla temperatura della protezione termica del riscaldatore di
riserva).
22. Valvola di sicurezza
La valvola di sicurezza impedisce una pressione eccessiva
dell'acqua nel circuito idraulico, aprendosi a 3 bar e scaricando
parte dell'acqua.
Manuale d'installazione
7

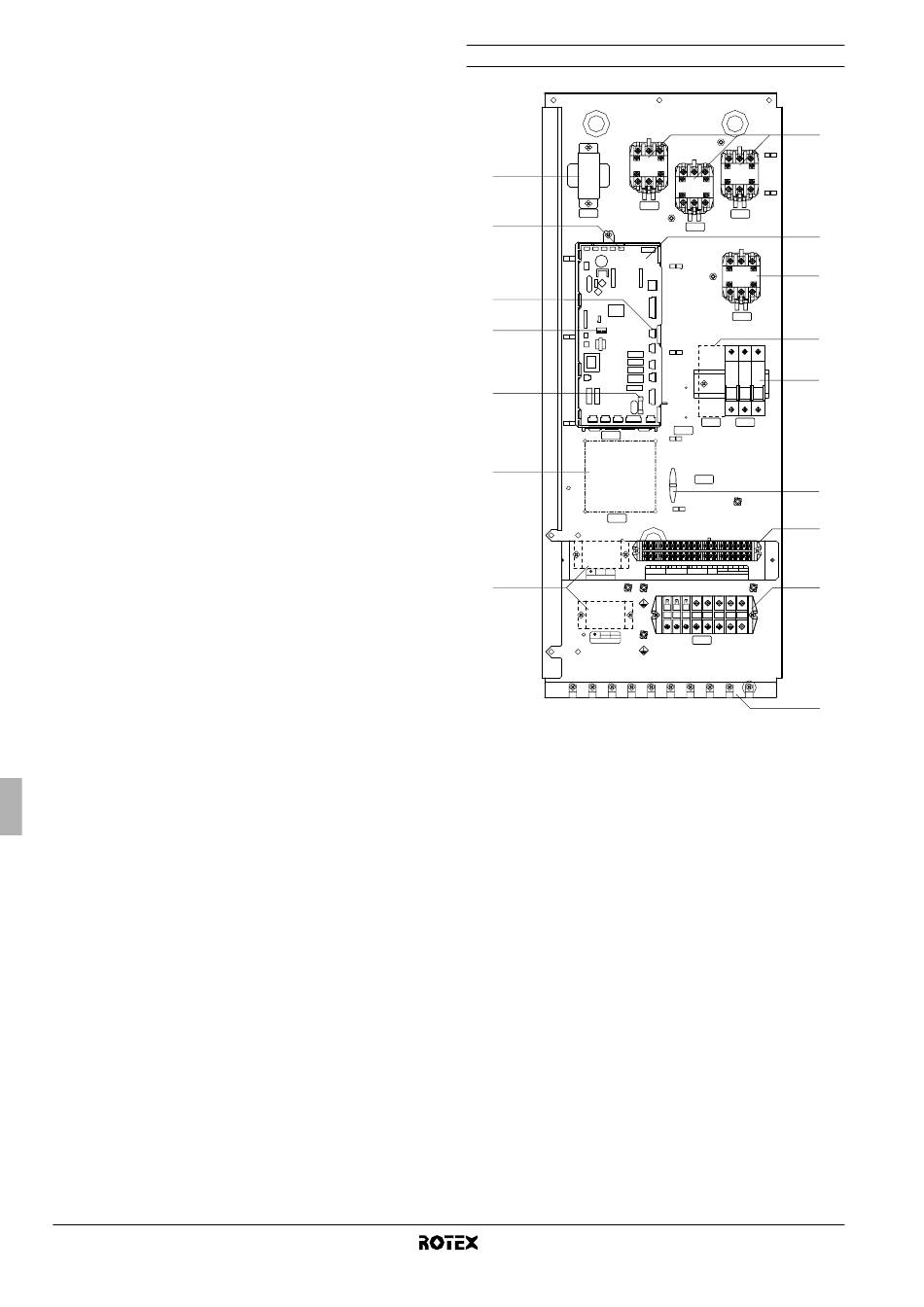

Componenti principali del quadro elettrico

K1M
TR1
14
TR1
X9A
12
X13A
11
SS1
SS2
on
10
on
SS2
off
A1P
FU1
9
A1P
15
A4P
A4P
OPTION EKHW
X4M
1
2
X4M
8
OPTION EKHW
X3M
L1
L2
L
N
X3M (230V)
1.
Contattori del riscaldatore di riserva K1M, K2M e K5M
2.
PCB principale
La PCB (Printed Circuit Board, scheda a circuiti stampati)
principale controlla il funzionamento dell'unità.
3.
Contattore del surriscaldatore K3M (solo per le installazioni con
serbatoio dell'acqua calda per usi domestici)
4.
Interruttore di protezione del surriscaldatore F2B (solo per le
installazioni con serbatoio dell'acqua calda per usi domestici)
L'interruttore di protezione protegge il surriscaldatore nel
serbatoio dell'acqua calda per usi domestici dai sovraccarichi o
cortocircuiti.
5.
Interruttore di protezione del riscaldatore di riserva F1B
L'interruttore di protezione protegge il circuito elettrico del riscal-
datore di riserva dai sovraccarichi o cortocircuiti.
6.
Morsettiere
Le morsettiere consentono un agevole collegamento dei fili.
7.
Supporti a fascetta per cavi
I supporti a fascetta per cavi consentono di fissare i collega-
menti in loco al quadro elettrico utilizzando le fascette, per
garantire la resistenza alle sollecitazioni.
8.
Morsettiere X3M, X4M (solo per installazioni con serbatoio
dell'acqua calda per usi domestici)
9.
Fusibile PCB FU1
10. Microinterruttore SS2
Il microinterruttore SS2 fornisce 4 commutatori bistabili per confi-
gurare
determinati
parametri
"Panoramica delle impostazioni del microinterruttore" a pagina 16.
Unità interna per sistema a pompe di calore aria-acqua
K5M
K2M
K1M
K5M
K2M
OPTION EKHW
K3M
K3M
OPTION EKHW
F2B
F1B
F2B
F1B
K4M
K6M
FU2
X2M
1
2
3
4
5
6
7
8
9
10
11 12 13 14
15 16 17 18
Q2L
thermal
thermostat
2-way valve
3-way valve
fuse
OPTIONAL
X2M
X1M
dell'installazione. Vedere
RKHBH/X008AA
