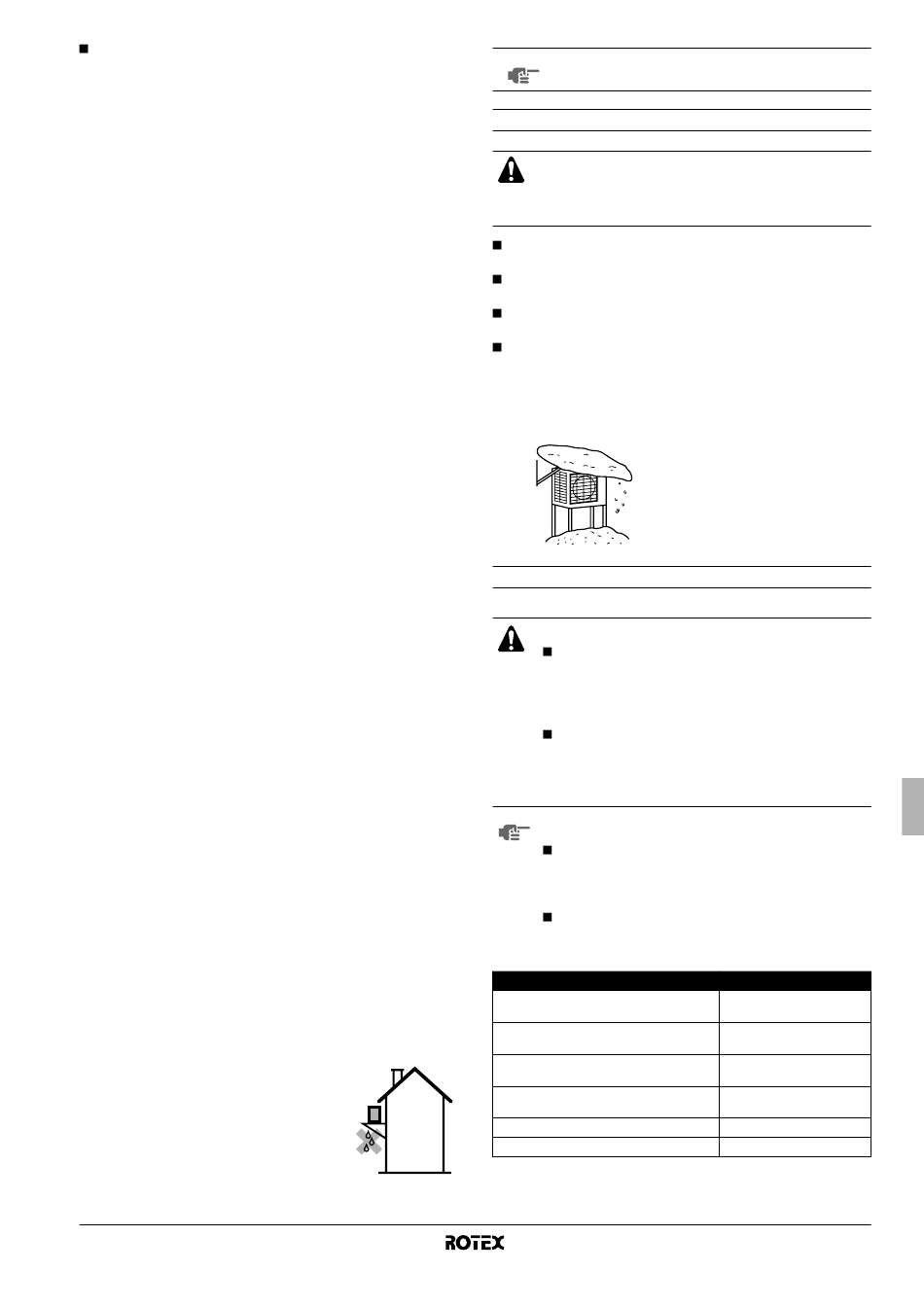

Poiché il tubo di drenaggio fuoriesce dall'unità esterna, non
collocare sotto l'unità alcun oggetto che debba essere tenuto
lontano dall'umidità.
1 Selezionare un luogo di installazione che soddisfi le condizioni
riportate di seguito e che venga approvato dal cliente.
- Luoghi ben ventilati.
- Posti in cui l'unità non produce rumore fastidioso per gli
appartamenti vicini.
- Luoghi sicuri, capaci di sopportare il peso e le vibrazioni
dell'unità e dove l'unità possa essere installata in piano.
- Locali non caratterizzati dalla presenza di gas infiammabili o
perdite di prodotto.
- L'apparecchio non deve essere utilizzato in atmosfere
potenzialmente esplosive.
- Luoghi dove vi è spazio necessario per eseguire la
manutenzione.
- Luoghi dove le tubazioni delle unità interne ed esterne e le
lunghezze dei fili di collegamento elettrico rientrano nei limiti
dei range indicati.
- Luoghi dove l'acqua che fuoriesce dall'unità non può
danneggiare il luogo di installazione (ad esempio in caso di
tubo di drenaggio bloccato).
- Luoghi non raggiungibili dalla pioggia.
- Non installare l'unità in luoghi che vengono utilizzati spesso
come sede di attività lavorative.
In caso di lavori di costruzione (ad es. molatura) in cui si
genera una grande quantità di polvere, l'unità deve essere
coperta.
- Non posizionare oggetti o apparecchiature sopra l'unità
(pannello superiore).
- Non arrampicarsi, sedersi o rimanere in piedi sopra l'unità.
- In caso di perdita del refrigerante, assicurarsi di prendere le
dovute precauzioni, in conformità con le normative locali e
nazionali vigenti in materia.
2 Quando si installa l'unità in luoghi esposti soggetti a forti venti,
prestare particolare attenzione ai seguenti punti.
Venti dell'ordine di 5 m/sec o ancora più forti che oppongono
resistenza all'uscita dell'aria dell'unità esterna sono causa di
cortocircuiti (aspirazione dell'aria di scarico) con le seguenti
conseguenze:
- Degrado delle capacità di funzionamento.
- Formazione frequente di depositi di ghiaccio al momento del
riscaldamento.
- Interruzione del funzionamento dovuto all'alta pressione.
- Quando un vento forte soffia continuamente sulla superficie
della macchina, la ventola può iniziare a ruotare molto
velocemente fino a rompersi.
Far riferimento alle figure per quanto riguarda l'installazione di
questa unità in un luogo in cui si prevede la direzione del vento.
3 Predisporre un canale di drenaggio dell'acqua intorno alla base
per drenare l'acqua di scarico intorno all'unità.
4 Se lo scarico dell'acqua dalla macchina è difficoltoso, sistemare
la macchina su basi di cemento, ecc. (l'altezza dei blocchi non
deve superare 150 mm).
5 Se si installa la macchina su un telaio, applicare una piastra
resistente all'acqua a max. 150 mm dal lato inferiore dell'unità,
al fine di evitare infiltrazioni d'acqua dal basso.
6 Quando si installa l'unità in un luogo soggetto a frequenti
nevicate, prestare particolare attenzione a collocare la base di
appoggio il più in alto possibile.
7 Se l'unità viene montata in un telaio, si
consiglia di installare
impermeabile (non di serie) (a una
distanza non superiore a 150 mm dal lato
inferiore dell'unità) o di utilizzare un kit di
drenaggio (fare riferimento alla tabella
delle combinazioni "Opzioni possibili" a
pagina 3) per evitare che l'acqua di
scarico sgoccioli (vedere la figura).
RRHQ+RRLQ006~008BAV3
Unità esterna per pompe di calore aria-acqua
4PW54244-1
una piastra
NOTA Non è possibile appendere le unità al soffitto o una
sopra l'altra.

Scelta del luogo per climi freddi

ATTENZIONE
Quando si utilizza l'unità esterna in luoghi con basse
temperature ambiente esterne, accertarsi di seguire le
istruzioni descritte di seguito.
Per prevenire l'esposizione al vento, installare l'unità esterna
con il lato aspirazione rivolto verso la parete.
Non installare mai l'unità esterna in un luogo in cui il lato
aspirazione possa essere esposto direttamente al vento.
Per prevenire l'esposizione al vento, installare un deflettore sul
lato di uscita dell'aria dell'unità esterna.
Nelle aree soggette a forti cadute di neve, è fondamentale
scegliere un luogo d'installazione in cui la neve non possa in
alcun modo interferire con il funzionamento dell'unità. In caso di
possibili cadute di neve sui lati, accertarsi che la serpentina
dello scambiatore di calore non venga colpita dalla neve (se
necessario costruire una tettoia laterale).
Costruire un'ampia tettoia.
Costruire un basamento.
Installare l'unità in posizione abbastanza
elevata rispetto al terreno per evitare che
venga ricoperta dalla neve.
Specifiche delle tubature del refrigerante
ATTENZIONE
Le tubazioni e le altre parti sottoposte a pressione
devono essere conformi alle vigenti normative
nazionali e internazionali e devono essere idonee al
refrigerante. Utilizzare rame per refrigerazione senza
saldatura, disossidato con acido fosforico.
L'installazione deve essere eseguita da un tecnico
della refrigerazione qualificato; la scelta dei materiali
e l'installazione dovranno essere conformi alle vigenti
normative nazionali e internazionali. In Europa, la
norma standard cui attenersi è la EN378.
Per i tecnici addetti alla posa delle tubazioni:
Assicurarsi di aprire la valvola di intercettazione dopo
aver installato e svuotato l'impianto. (Il funzionamento
del sistema con la valvola chiusa può provocare la
rottura del compressore).
È proibito scaricare il refrigerante nell'atmosfera.
Raccogliere il refrigerante nel rispetto della normativa
sulla raccolta e lo smaltimento del freon.
Specifiche delle tubature del refrigerante
Lunghezza massima consentita delle
tubature tra unità esterna e quella interna
Lunghezza minima richiesta delle tubature
tra unità esterna e quella interna
Differenza di altezza massima consentita tra
unità esterna e quella interna
Quantità di refrigerante aggiuntivo per il tubo
del refrigerante con lunghezza ai 10 m
Tubo del gas: diametro esterno
Tubo del liquido: diametro esterno
30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
6,4 mm (1/4")
Manuale d'installazione
4
