■ Luoghi in cui possono insorgere perdite di gas infiammabili,
in cui sono presenti nell'aria fibre di carbone o polvere
incendiabile o in cui si maneggiano sostanze infiammabili
volatili, per esempio solventi o benzina.
Queste tipologie di gas possono provocare incendi.
■ Luoghi in cui l'aria contiene livelli elevati di sale, per esempio
in prossimità dell'oceano.
■ Luoghi in cui la tensione oscilla parecchio, per esempio in
una fabbrica.
■ In autovetture, navi o aerei.
■ Dove sono presenti vapori acidi o alcalini.
■
Impedire ai bambini di salire sull'unità esterna ed evitare di
appoggiare qualsiasi oggetto sull'unità. Cadendo dall'unità o
inciampando sulla stessa ci si potrebbe procurare delle lesioni.
■
Per l'uso delle unità in applicazioni dotate di impostazione
dell'allarme per la temperatura, si consiglia di prevedere un
intervallo di 10 minuti prima che scatti l'allarme per superamento
della temperatura. L'unità potrebbe arrestarsi per parecchi
minuti durante il funzionamento normale, per "sbrinare l'unità"
oppure durante l'azionamento per "arresto termostato".
■
Serrare il dado svasato secondo il metodo specificato, quale
una chiave dinamometrica.
Se si stringe troppo il dado flangiato, alla lunga questo si
potrebbe incrinare e causare una perdita di refrigerante.
3. P '
RIMA DELL

INSTALLAZIONE

AVVERTIMENTO
Dato che la pressione di lavoro massima per questa unità
esterna è di 4,17 MPa o di 41,7 bar, potrebbero essere
necessari tubi con uno spessore della parete maggiorato.
Consultare il paragrafo "8.1. Scelta dei materiali delle
tubazioni" a pagina 9.

3.1. Scopo del manuale

Il presente manuale descrive le procedure per la movimentazione,
l'installazione e il collegamento delle unità RRLQ. Questo manuale è
stato redatto per assicurare una manutenzione adeguata dell'unità e
può essere consultato in caso di problemi.

3.2. Precauzioni per il liquido R410A

■
Il refrigerante impone l'adozione di severe precauzioni affinché il
sistema rimanga pulito, asciutto ed a tenuta ermetica.
- Pulizia ed essiccazione
Evitare di mescolare nel sistema corpi estranei (incluso l'olio
minerale o l'umidità).
- Tenuta ermetica
Leggere attentamente il paragrafo "9. Precauzioni relative alle
tubazioni del refrigerante" a pagina 9 e seguire queste
procedure correttamente.
■
Dato che l'R410A è un refrigerante miscelato, il refrigerante
aggiuntivo richiesto deve essere caricato nel suo stato liquido.
(Se il refrigerante è allo stato gassoso, la sua composizione
cambia e il sistema non può funzionare correttamente).
■
L'unità interna collegata deve essere l'unità RKHBH/X008
progettata esclusivamente per l'R410A.
RRLQ006~008BBV3
Unità esterna per pompa di calore aria-acqua
4PW68222-1 – 02.2011
3.3. Installazione
■
Per l'installazione dell'unità interna, consultare il relativo
manuale d'installazione.
■
Non azionare mai l'unità senza i termistori: si potrebbe infatti
bruciare il compressore.
■
Prima di attaccare/staccare le targhette, ricordare di verificare il
nome del modello e il numero di serie riportato sulle targhette
presenti sulla (parte anteriore della) unità esterna.
■
Al momento di chiudere i coperchi di servizio, prestare
attenzione a che la coppia di serraggio non superi i 4,1 N
3.4. Identificazione del modello
Le unità RRLQ includono delle apparecchiature speciali (isolante,
riscaldatore della piastra inferiore, ...) per assicurare il corretto
funzionamento anche nelle aree in cui la temperatura ambiente
potrebbe essere rigida e si potrebbero avere condizioni di umidità
elevata. Questi modelli contengono delle contromisure (isolamento,
riscaldatore della piastra inferiore, ...) atte a prevenire il
congelamento.
RR L Q 006 BB
Classe di capacità (kW)
Unità esterna con R410A
L=bassa temperatura dell'acqua – temperatura ambiente
dell'area (–10°C~–20°C)
Doppia pompa di calore per unità esterna split
INFORMAZIONI
Un'unità esterna RRLQ0*BA/BB può essere collegata solo
a un'unità interna
riscaldatore della piastra inferiore nell'unità esterna deve
essere controllato dall'unità interna).

3.5. Accessori

■
Controllare se nell'unità sono inclusi i seguenti accessori
Manuale d'installazione
Etichetta relativa ai gas serra
fluorinati
Etichetta multilingue dei gas
serra fluorinati

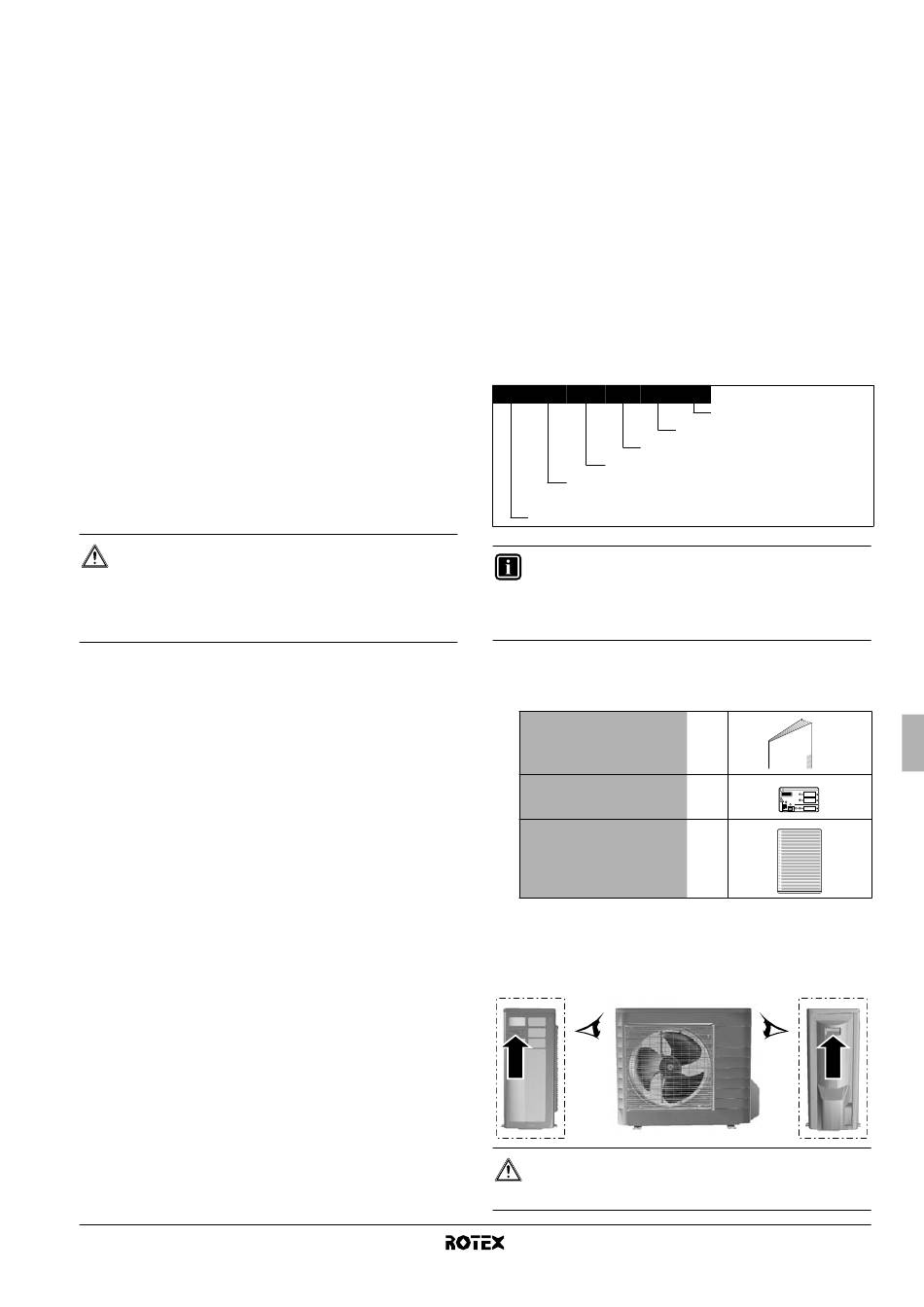

3.6. Movimentazione

Come illustrato nella figura sotto, spostare lentamente l'unità
afferrando le manopole destra e sinistra.
A A
A
ATTENZIONE
Per evitare lesioni, non toccare l'entrata dell'aria o le alette
di alluminio dell'unità.
• m.
V3
V3=1~, 230 V, 50 Hz
Serie
RKHBH/X008BA/BB (l'elettro-
1
1
1
B B
B
Manuale d'installazione
