P
H
3

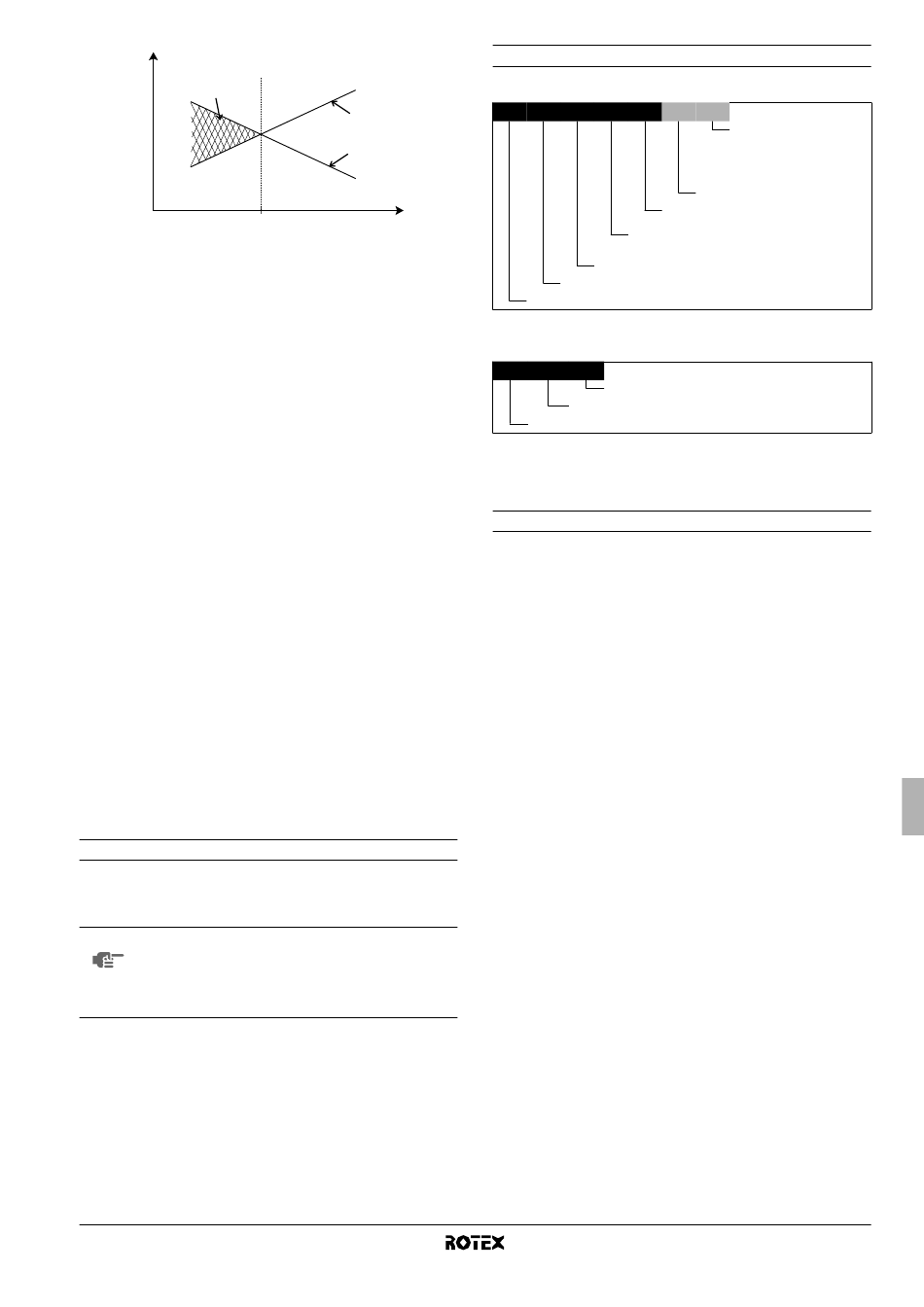

1 Capacità della pompa di calore
2 Capacità di riscaldamento richiesta (dipendente
dall'installazione locale)
3 Capacità di riscaldamento aggiuntiva fornita dal riscaldatore di
riserva
4 Temperatura di equilibrio (impostabile attraverso l'interfaccia
dell'utente, consultare "Impostazioni sul posto" a pagina 18)
T
Temperatura ambiente (esterna)
A
P
Capacità di riscaldamento
H
Serbatoio dell'acqua calda per usi domestici (opzionale)
All'unità interna è possibile collegare un serbatoio dell'acqua calda
per usi domestici RKHW* opzionale con surriscaldatore elettrico da
3 kW integrato. Il serbatoio dell'acqua calda per usi domestici è
disponibile in un solo formato: 300 litri. Per ulteriori informazioni,
consultare il manuale d'installazione del serbatoio dell'acqua calda
per usi domestici.
Kit della bacinella di drenaggio (opzionale)
Per le versioni di riscaldamento/raffreddamento (RKHBX), è
necessario installare il kit della bacinella di drenaggio EKHBDP.
Per ulteriori informazioni sul kit della bacinella di drenaggio, vedere
"Installazione del kit della bacinella di drenaggio EKHBDP
(solo per i modelli RKHBX)" a pagina 9.
Kit di allarme remoto (opzionale)
Per informazioni sull'allarme remoto EKRP1HB, consultare il
manuale d'installazione del kit.
Collegamento a un'alimentazione a tariffa kWh ridotta
Questo apparecchio consente un collegamento a sistemi di fornitura
di alimentazione a tariffa kWh ridotta. Il pieno controllo dell'unità
potrà essere mantenuto solo nel caso in cui il tipo di alimentazione a
tariffa kWh ridotta non preveda interruzioni di alimentazione. Fare
riferimento a "Collegamento a un'alimentazione a tariffa kWh ridotta"
a pagina 15 per ulteriori informazioni.

Portata del presente manuale

Questo manuale descrive le procedure da seguire per l'eliminazione
dell'imballaggio, l'installazione e il collegamento di tutte le unità
interne RKHBH/X.
NOTA L'installazione della pompa di calore RRHQ esterna è
descritta nel manuale di installazione dell'unità
esterna.
Il funzionamento dell'unità interna è descritto nel
manuale d'uso dell'unità interna.
RKHBH/X008AA
Unità interna per sistema a pompe di calore aria-acqua
4PW50203-1A
1
2
T
4
A
Identificazione del modello
Unità interna
RK HB X 008 AA
Indicazione della capacità di
riscaldamento/raffreddamento (kW)
X = riscaldamento e raffreddamento
H = solo riscaldamento
Hydro Box
Kit Rotex
(a) Per i valori esatti, consultare "Specifiche tecniche" a pagina 30.
Kit della bacinella di drenaggio (opzionale)
EK HB DP 150
Bacinella di drenaggio
Hydro Box
Kit europeo
A
CCESSORI
Accessori forniti con l'unità interna
Vedere la figura 1
1 Manuale d'installazione
2 Manuale d'uso
3 Foglio di istruzioni per il disimballaggio
4 Valvola di chiusura
5 Staffa di montaggio a parete
6 Schema elettrico dei collegamenti (all'interno del coperchio
dell'unità interna)
7 Vite di fissaggio per il coperchio dell'unità interna
8 Rosetta di nylon
3 V3
Tensione nominale del
riscaldatore di riserva:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacità del riscaldatore di
riserva (kW)
Serie
(a)
Manuale d'installazione
