Prosedür
Bir veya daha fazla daha ayarını değiştirmek için aşağıdaki işlemleri
uygulayın:
3
2

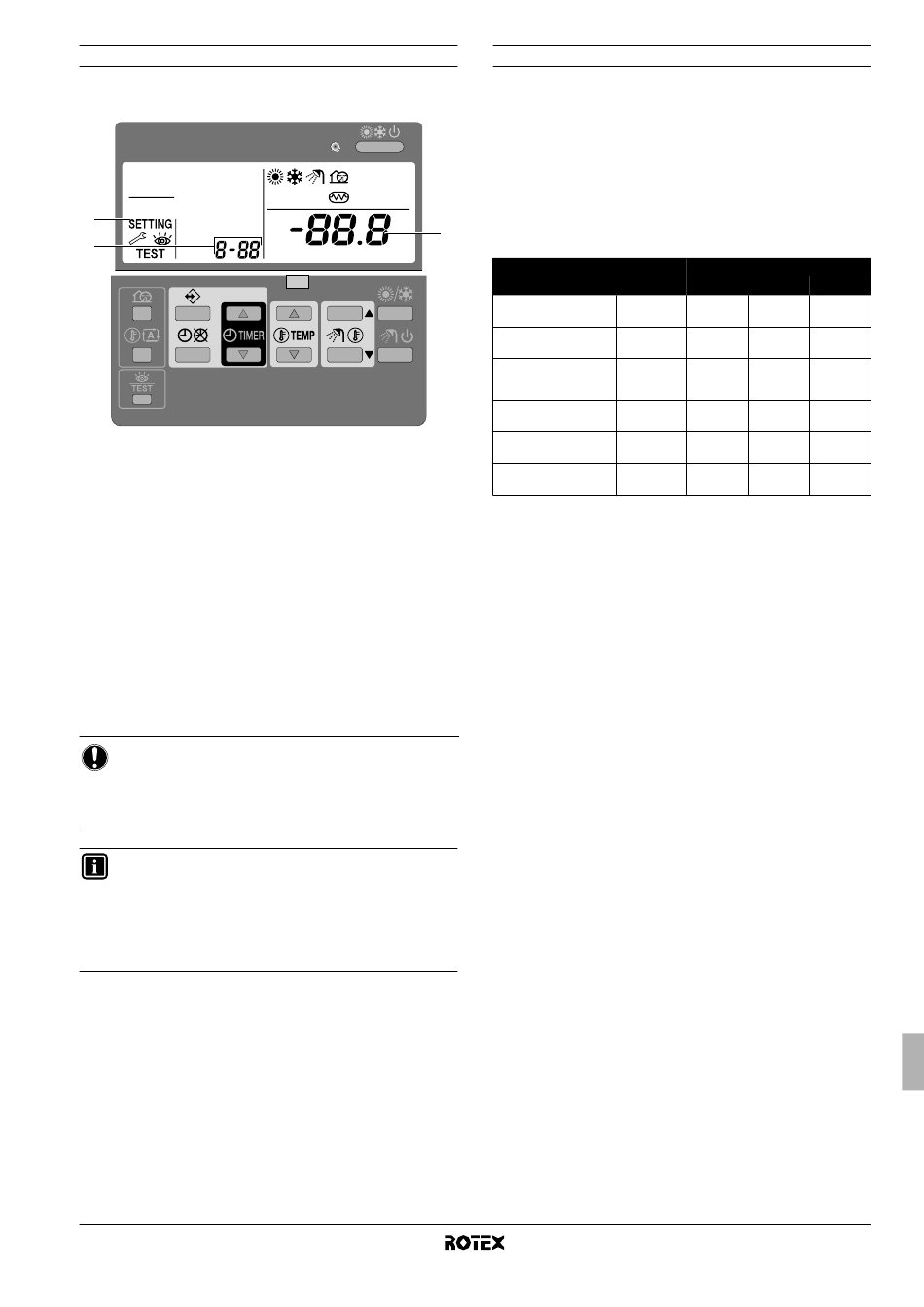

SAHA AYAR MODUNA girmek için z düğmesini en az 5 saniye
1
basılı tutun.
$ simgesi (3) görüntülenecektir. Ayarlanan değer sağ
tarafta görüntülenirken - (1), seçilen geçerli saha ayar kodu
gösterilir ; (2).
bgi düğmesine basarak uygun olan saha ayarı birinci
2
kodunu seçin.
bgj düğmesine basarak uygun olan saha ayarı ikinci
3
kodunu seçin.
Seçilen saha ayarının ayar değerini değiştirmek için pfi
4
düğmesine ve pfj düğmesine basın.
pr düğmesine basarak yeni değeri kaydedin.
5
6 Gerektiği gibi diğer saha ayarlarını değiştirmek için adım 2 ile
4 arasını tekrarlayın.
7 Tamamlandığında, SAHA AYAR MODUNDAN çıkmak için
z düğmesine basın.
BİLDİRİM
Belirli saha ayarlarında yapılan değişiklikler yalnız
pr düğmesine basıldığında kaydedilir. Yeni bir saha ayar
koduna geçilmesi ya da z düğmesine basılması yapılan
değişiklikleri geçersiz kılacaktır.
BİLGİ
■
Sevkiyat öncesinde, ayar değerleri "8.10. Saha
ayarları tablosu", sayfa 37 altında gösterilen şekilde
ayarlanmıştır.
■
SAHA AYAR MODUNDAN çıkıldığında ünite kendisini
başlangıç durumuna getirirken kullanıcı arayüzü LCD
ekranında "88" görüntülenebilir.
RKHBH/X008BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010
Ayrıntılı açıklama
[0] Kullanıcı izin seviyesi
Gerekirse, bazı kullanıcı arayüzü düğmelerinin kullanımı engellenebilir.
Üç adet izin seviyesi tanımlanmıştır (aşağıdaki tabloya bakın).
Seviye 1 ile seviye
pfj düğmelerine birlikte basıp hemen peşinden aynı anda s
ile ba düğmelerine birlikte basarak ve 4 düğmenin hepsini en az
5 saniye basılı tutarak (normal modda) yapılır. Kullanıcı arayüzünde
hiçbir belirti verilmediğine dikkat edin. Seviye 2/3 seçildiğinde, gerçek
izin seviyesi – ya seviye 2 yada seviye 3 – saha ayarı [0-00] ile
1
belirlenir.
Düğme
Sessiz mod düğmesi
Hava durumuna bağlı
ayar noktası düğmesi
Program zamanlayıcı
etkin/etkin değil
düğmesi
Programlama düğmesi
Zaman ayar düğmeleri
Kontrol/test işletimi
düğmesi
[1] Hava durumuna bağlı ayar noktası
Hava durumuna bağlı ayar noktası saha ayarları, ünitenin hava
durumuna bağlı işletimi için parametreleri belirler. Hava durumuna
bağlı işletim etkin olduğunda, su sıcaklığı dış hava sıcaklığına bağlı
olarak otomatikman belirlenir: düşük dış hava sıcaklıkları, daha
yüksek su sıcaklığı ile sonuçlanacaktır ya da tersi olacaktır. Hava
durumuna bağlı işletim sırasında, kullanıcı hedef su sıcaklığını
maksimum 5°C yukarıya veya aşağıya değiştirme imkanına sahiptir.
Hava durumuna bağlı işletim üzerine daha fazla ayrıntı için kullanım
kılavuzuna bakın.
■
Isıtma işlemi için saha ayarları
■ [1-00] Düşük ortam sıcaklığı (Lo_A): düşük dış hava sıcaklığı.
■ [1-01] Yüksek ortam sıcaklığı (Hi_A): yüksek dış ortam
sıcaklığı.
■ [1-02] Düşük ortam sıcaklığında ayar noktası (Lo_Ti): dış
hava sıcaklığı, düşük ortam sıcaklığına (Lo_A) eşit veya
onun altında olduğunda hedef çıkış suyu sıcaklığı.
Düşük dış ortam sıcaklıklarında (yani, Lo_A) daha sıcak su
gerektiğinden, Lo_Ti değerinin Hi_Ti değerinden daha
yüksek olması gerektiğini unutmayın.
■ [1-03] Yüksek ortam sıcaklığında ayar noktası (Hi_Ti): dış
hava sıcaklığı, yüksek ortam sıcaklığına (Hi_A) eşit veya
onun üstünde olduğunda hedef çıkış suyu sıcaklığı.
Daha yüksek dış ortam sıcaklıklarında (yani, Hi_A) daha
düşük sıcaklıktaki su yeterli olacağından, Hi_Ti değerinin
Lo_Ti değerinden daha düşük olması gerektiğini unutmayın.
■
Soğutma işlemi için saha ayarları
■ [1-05] Soğutma fonksiyonu etkinleştirme (1)/iptal etme için
hava durumuna bağlı (0).
■ [1-06] Düşük ortam sıcaklığı (Lo2_A): düşük dış hava sıcaklığı.
■ [1-07] Yüksek ortam sıcaklığı (Hi2_A): yüksek dış ortam
sıcaklığı.
■ [1-08] Düşük ortam sıcaklığında ayar noktası (Lo2_Ti): dış
hava sıcaklığı, düşük ortam sıcaklığına (Lo2_A) eşit veya
onun altında olduğunda hedef çıkış suyu sıcaklığı.
Düşük dış ortam sıcaklıklarında (yani, Lo2_A) daha az soğuk
su yeterli olduğundan, Lo2_Ti değerinin Hi2_Ti değerinden
daha yüksek olması gerektiğini unutmayın.
pfi
2/3 arasındaki geçiş,
İzin seviyesi
1 2
çalıştırıla
s
—
bilir
çalıştırıla
ba
—
bilir
çalıştırıla çalıştırıla
pr
bilir bilir
çalıştırıla
<
—
bilir
pfi
çalıştırıla
—
pfj
bilir
çalıştırıla
z
—
bilir
Montaj kılavuzu
ile
3
—
—
—
—
—
—
