İç Ünite Tanıtımı; İç Ünitenin Açılması - Rotex RKHBH008AA Manuel D'installation

1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Pompa
5 Kesme vanası
6 Kolektör (sahadan
temin edilir)
7 Kesme vanası
9 Baypas vanası
(sahadan temin edilir)
13 Soğutma işletimi
sırasında zeminden
ısıtma devrelerini
kapatan 2 yollu motorlu
vana (sahadan temin
edilir)
Pompa işletimi
İç üniteye (2) termostat bağlı değilken, pompa (4) ya iç ünite devrede
olduğu sürece yada istenen su sıcaklığına erişilene kadar çalışmak
üzere düzenlenebilir.
NOT Pompa konfigürasyon ayrıntıları, "Pompa işletim
konfigürasyonu" sayfa 16 konusunda bulunabilir.
Hacim ısıtma ve soğutma
Mevsime bağlı olarak, müşteri iç ünite üzerindeki kullanıcı
arabiriminden soğutma veya ısıtma seçecektir.
Dış ünite (1), çıkışı hedeflenen su sıcaklığına erişmek için soğutma
modunda veya ısıtma modunda çalışacaktır.
Ünite ısıtma modundayken 2 yollu vana (13) açıktır. Sıcak su hem
fan koil ünitelerine hem de zeminden ısıtma devrelerine verilir.
Ünite soğutma modunda olduğunda, motorlu 2 yollu vana (13) soğuk
suyun zeminden ısıtma devrelerinden (FHL) geçişini kesmek için
kapatılr.
Uzaktan kumandalı vanalarla birkaç devre kapatılırken,
akış anahtarlı güvenlik aygıtının devreye girmesini
önlemek için bir baypas vanasının (9) takılması gerekebilir.
Aynı zamanda bkz. "Uygulama 2" sayfa 3.
2 yollu vana (13) kablo bağlantıları, NC (normalde kapalı)
ve NO (normalde açık) vana için farklıdır! Kablo bağlantı
şemasındaki ayrıntılara uygun olarak doğru terminal
numaralarına bağladığınızdan emin olun.
Isıtma/soğutma işletiminin AÇMA/KAPAMA ayarı iç ünite üzerindeki
kullanıcı arayüzü vasıtasıyla yapılır.
Montaj kılavuzu
5
14 Oda termostatını
harekete geçirmek için
motorlu 2 yollu vana
(sahadan temin edilir)
FCU1..3 Termostatlı fan koil
ünitesi (sahadan temin
edilir)
FHL1..3 Zeminden ısıtma devresi
(sahadan temin edilir)
T Yalnız ısıtma oda
termostatı (sahadan
temin edilir)
T4..6 Fan koil ile ısıtılan/
soğutulan oda için ayrı
oda termostatı (sahadan
temin edilir)

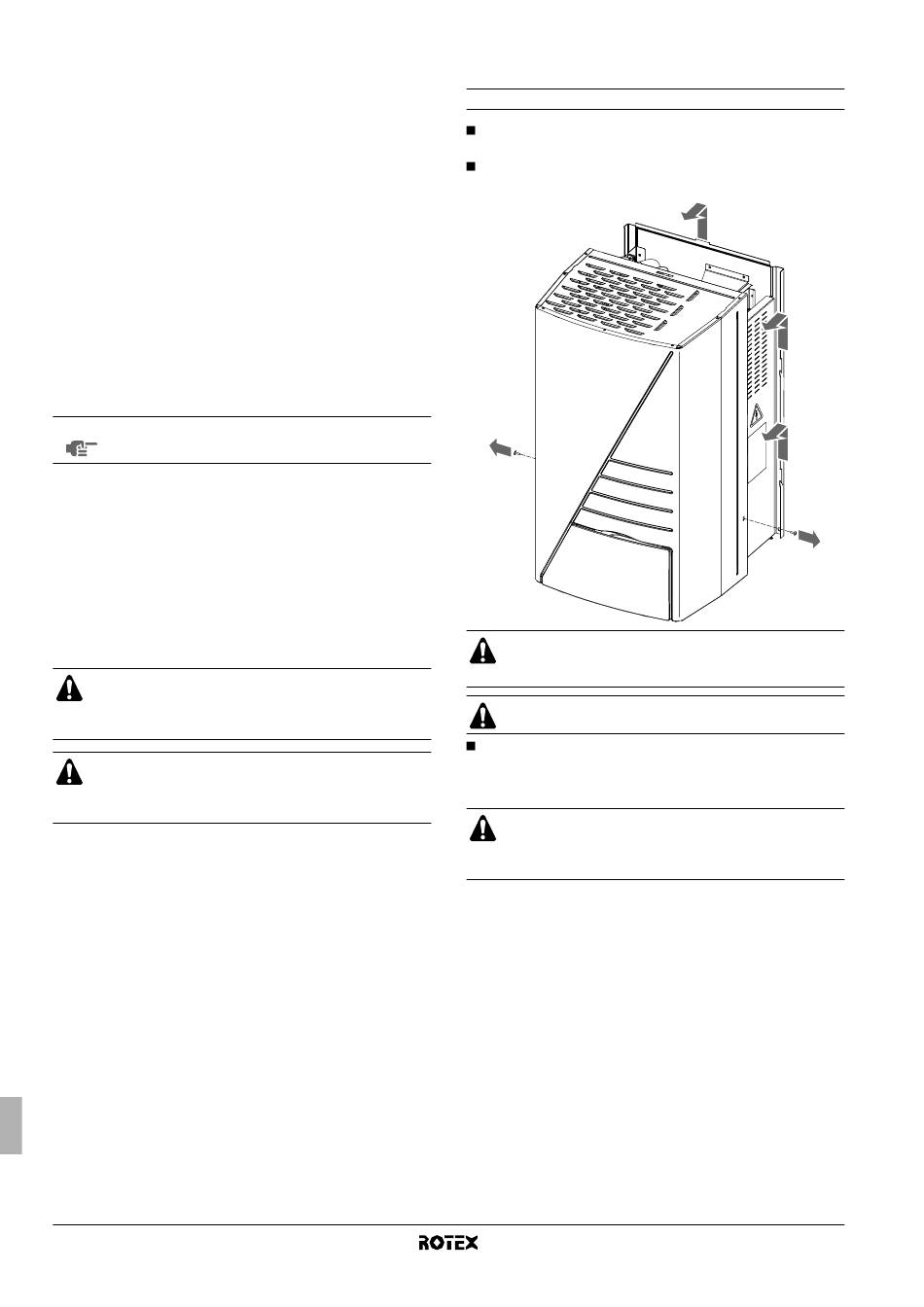

İç ünite tanıtımı
İç ünitenin açılması
İç ünite kılıfı üzerindeki ön kapak manometre ve kullanıcı
arabirimine erişimi sağlar.
İç ünite kılıfı, yandaki 2 vidayı söktükten sonra kılıfı pimlerinden
çıkararak alınabilir.
Kılıfı takarken iki vida ve naylon pul ile tespit etmeyi
unutmayın (vidalar ve naylon pullar aksesuar olarak
verilir).
Ünitenin içindeki parçalar sıcak olabilir.
Anahtar kutusu elemanlarına erişmek için – örn. saha
kablolarının bağlanması için – anahtar kutusu servis paneli
çıkarılabilir. Bunun için, ön vidaları gevşetin ve anahtar kutusu
servis panelini pimlerinden çıkarın.
Anahtar kutusu servis panelini çıkarmadan önce tüm güç
kaynaklarını kesin — örn. dış ünite güç kaynağı ve
yardımcı ısıtıcı ile kullanım sıcak suyu deposu güç kaynağı
(uygulanabilir olduğunda).
RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50203-1A
