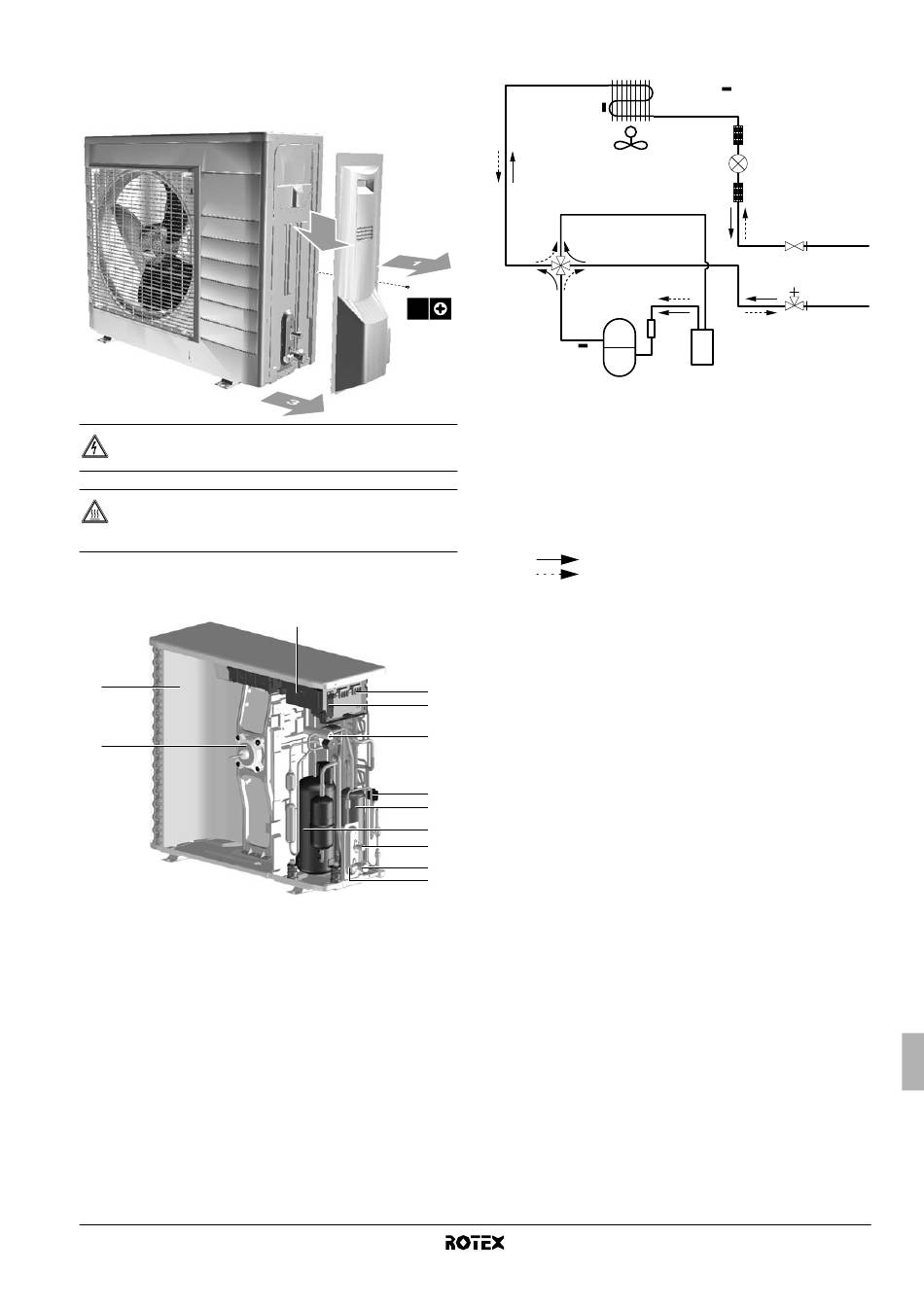

4. Üniteye genel bakış
4.1. Ünitenin açılması
TEHLİKE: ELEKTRİK ÇARPMASI
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
TEHLİKE: BORULARA
DOKUNMAYIN
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
4.2.

Ana elemanlar

1
2
1 Isı eşanjörü
2 Fan motoru
3 Ana PCB'li anahtar kutusu (inverter ve kontrol PCB'si)
4 Terminal haberleşmesi ve güç beslemesi
5 Servis PCB'si
6 4 yollu vana
7 Elektronik genleşme vanası (ana)
8 Toplayıcı
9 Kompresör
10 Sıvı durdurma vanası
11 Gaz kesme vanası
12 Servis portu
RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
2
1x
VE DAHİLİ PARÇALARA
3
4
5
6
7
8
9
10
11
12
4.3. İşlevsel şema
2
3
M
4
12
11 10
1 Termistör (hava)
2 Isı eşanjörü
3 Termistör (ısı eşanjörü)
4 Fan motoru
5 Filtre
6 Elektronik genleşme vanası
7 Sıvı durdurma vanası
8 Servis portlu gaz durdurma vanası
9 Toplayıcı
10 Kompresör
11 Termistör (deşarj)
12 4 yollu vana (AÇIK=ısıtma)
Soğutma
Isıtma
1
5
6
5
7
8
9
Montaj kılavuzu
