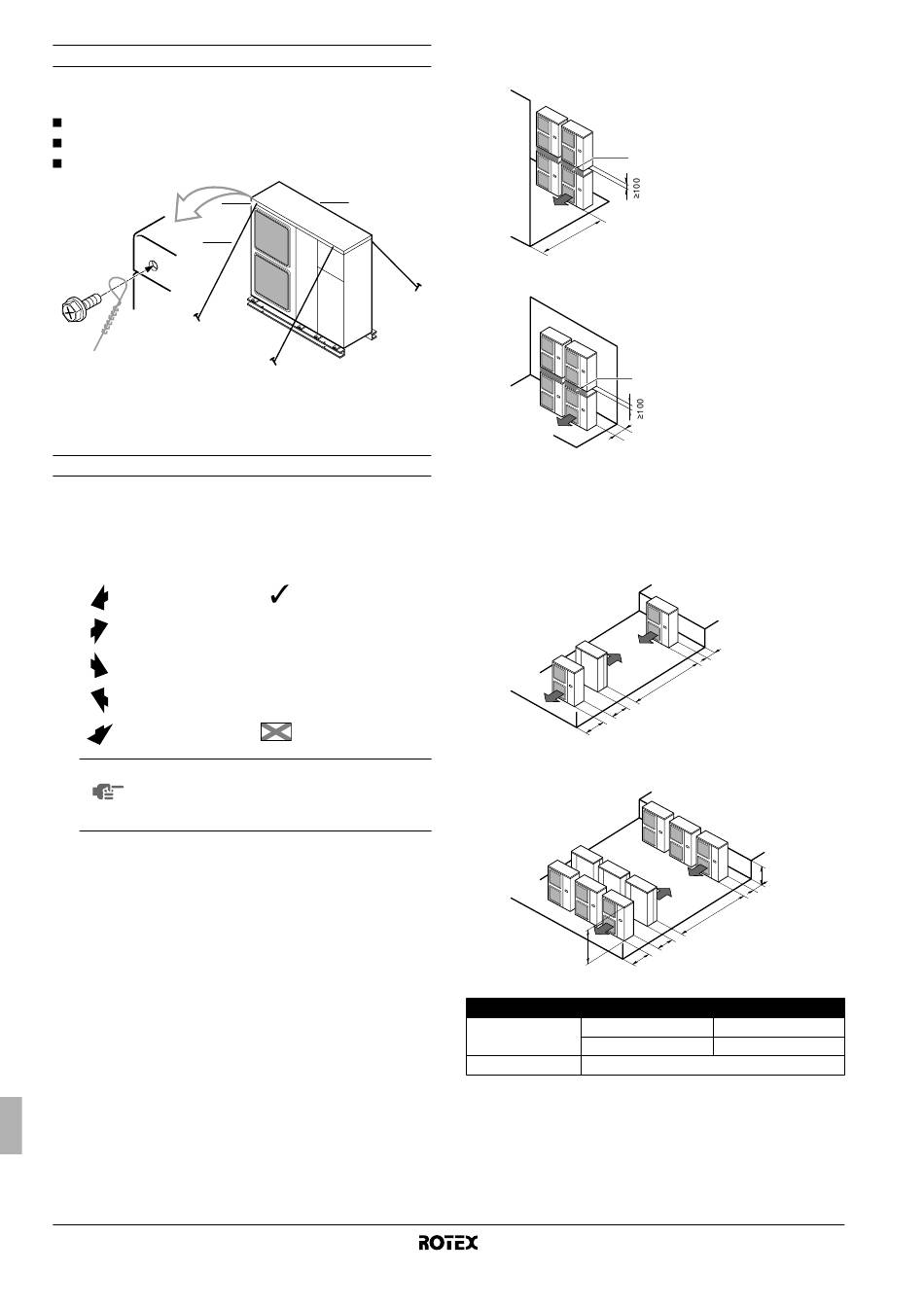

Devrilmenin önlenmesi için montaj yöntemi
Ünitenin devrilmesini engellemek gerekirse, şekilde gösterildiği gibi
monte edin.
4 adet telin hepsini de şekilde gösterildiği gibi hazırlayın
A ve B ile gösterilen 4 konumda üst plakanın vidalarını çözün
vidaları ilmiklerden geçirin ve yerlerine sıkıca vidalayın
A A
C
A Ünitenin ön tarafındaki 2 sabitleme deliğinin konumu
B Ünitenin arka tarafındaki 2 sabitleme deliğinin konumu
C Teller: sahadan temin edilir
Montaj servis açıklığı
Şekillerde kullanılan sayısal değerler mm olarak ölçüleri gösterir.
(Bkz. "Montaj önlemleri" sayfa 4)
Önlem
(A) İstiflenmemiş montaj yapılması halinde (Bkz. şekil 1)
Emme tarafı engeli
Tahliye tarafı engeli
Sol taraf engeli
Sağ taraf engeli
Üst taraf engeli
NOT Şekil 1'deki minimum mesafe B1, ünitenin düzgün
çalışması için gerekli olan açıklığı ifade eder.
Bununla birlikte servis için gerekli olan açıklık
300 mm'dir.
Montaj kılavuzu
5
B
Engel mevcut
1
Bu durumlarda, tahliye
edilen havanın baypas
edilmesini önlemek için
montaj çerçevesinin
altını kapatın.
2
Bu durumlarda, yalnız
2 ünite kurulabilir.
Bu duruma izin verilmez
(B) İstiflenmiş montaj yapılması halinde
1. Çıkış tarafının önünde engellerin olması halinde.
A
≥1000
2. Hava girişinin önünde engellerin olması halinde.
A
≥300
Bir üniteden fazla istiflemeyin.
Üst ünitenin drenaj borusunu döşemek için ölçü olarak yaklaşık
100 mm gereklidir. Çıkıştan gelen havanın baypas yapmaması için A
kısmını sızdırmaz hale getirin.
(C) Çok sıralı montaj yapılması halinde (çatı üstü kullanımı, vs. için)
1. Her sırada bir ünite monte edilmesi halinde.
≥200
≥1000
2. Her sırada yanlamasına bağlantılı birden fazla (2 ünite veya
daha çok) ünite monte edilmesi halinde.
H
H, A ve L ölçüleri arasındaki ilişki aşağıdaki tabloda gösterilmiştir.
L
0<L≤1/2H
L≤H
1/2H<L
H<L Montaja müsaade edilmez
≥100
≥2000
L
A
≥3000
≥600
≥1500
A
250
300
R(D/B)LQ011~016AA6V3+W1
Hava su tipi ısı pompa sistemi ünitesi
4PW53149-1
