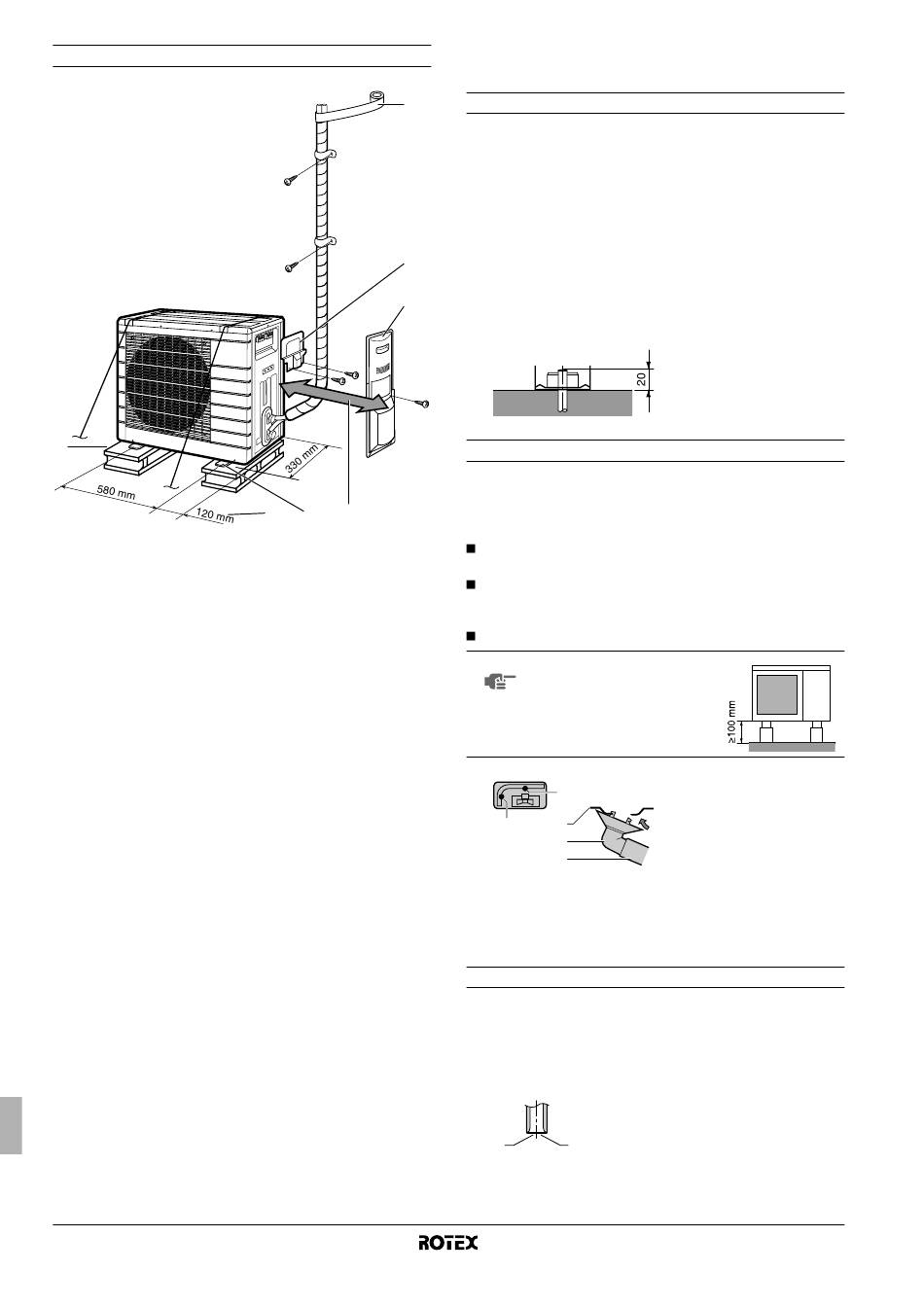

Dış ünite montaj resmi
7
1 Yalıtım borusunu an alttan en üst noktaya kadar son işlem bandı
ile sarın.
2 Servis kapağı
3 Stop vanası kapağı
4 duvardan 250 mm. Boru ve elektrik tesisatı bakımı için aralık
bırakın.
5 Ünitenin düşmesi veya devrilmesi tehlikesi varsa, üniteyi kaide
cıvataları veya tel ya da başka bir yolla tespit edin.
6 Stop vanası kapağının dış tarafından olan mesafe
7 Montaj yerinde yeterli drenaj yoksa, üniteyi yükseltilmiş bir kaide
üzerine yerleştirin. Ayak yüksekliğini ünite düz olacak şekilde
ayarlayın. Bunun yapılmaması, su sızması veya birikmesi ile
sonuçlanabilir.
Montaj kılavuzu
5
1
2
3
6 5 4
Montaj prosedürü
Dış ünite montajı
Dış üniteyi monte ederken, uygun yer seçimi için bkz. "Montaj
esasları" sayfa 3.
1 Kurulumdan sonra ünitenin işletim titreşimine veya gürültüsüne
neden olmaması için montaj zemininin mukavemetini ve
düzlüğünü kontrol edin.
2 4 takım M8 veya M10 kaide cıvatası, somunlar ve pullarını
hazırlayın (sahadan temin edilir).
3 Üniteyi altyapı resmine uygun olarak kaide cıvataları aracılığıyla
emniyetli bir şekilde sabitleyin.
Kaide yüzeyi üzerinde 20 mm uzunluk kalana kadar kaide
cıvatalarının sıkılması en iyisidir.
Drenaj işlemi
Drenaj işlemine izin verilip verilmediğini "Olası seçenekler" sayfa 3
konusu altındaki kombinasyon tablosundan kontrol edin. Üniteniz
üzerinde drenaj işlemine izin verilmesi ve montaj mahallinin drenaj
işlemini gerektirmesi halinde, aşağıdaki yönergeleri izleyin.
Suyun akıtılması için drenaj kitleri opsiyonel olarak temin
edilebilir.
Dış üniteden drenaj işlemi sorun yaratırsa (örneğin, drenaj suyu
insanların üzerine sıçrarsa), drenaj tesisatını bir drenaj soketi
(opsiyonel) kullanarak sağlayın.
Drenajın düzgün çalışmasına dikkat edin.
NOT Dış ünitenin drenaj delikleri
montaj tablası
yüzeyi ile kapanıyorsa,
ünitenin altında
fazla bir boş alan oluşturmak
için üniteyi yükseltin.
1
1 2
3
4
1 Su drenaj delikleri
2 Alt çerçeve
3 Drenaj soketi (opsiyonel)
4 Hortum (sahadan temin edilir, iç çap 16 mm)
Boru ucuna havşa açılması
Boruların ucuna havşa açmak için aşağıda verilen yöntemi izleyin:
1 Borunun ucunu boru kesme aleti ile kesin.
2 Talaşların boruya girmemesi için kesilen yüzey aşağı bakarak
çapakları temizleyin.
1 2
1 Tam dik açıda kesin.
2 Çapakları temizleyin
veya zemin
dış
100 mm'den
