P
H
3
4

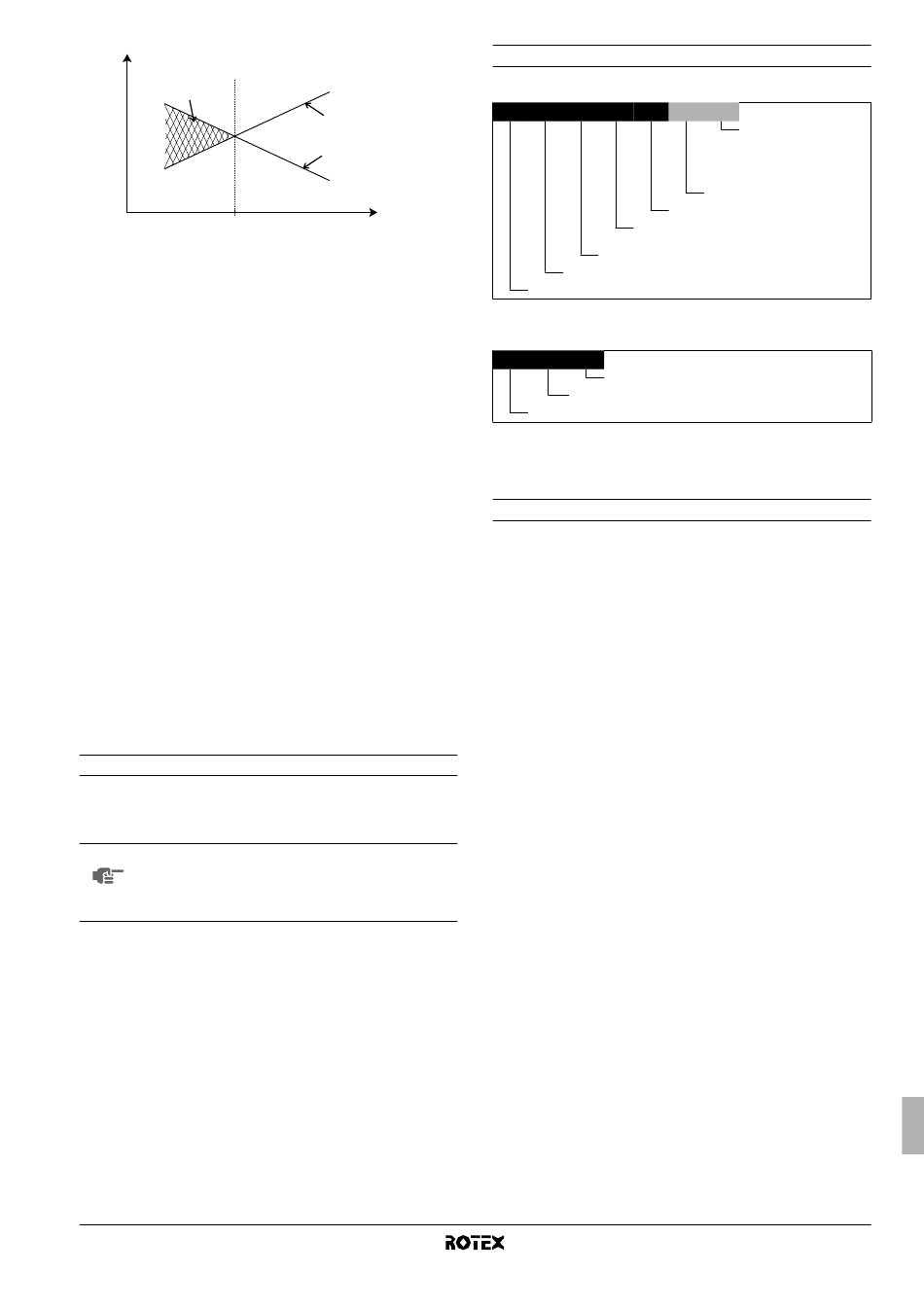

1 Isı pompası kapasitesi
2 Gerekli ısıtma kapasitesi (sahaya bağlı)
3 Yardımcı ısıtıcının sağladığı ilave ısıtma kapasitesi
4 Denge sıcaklığı (kullanıcı arabirimi aracılığıyla ayarlanabilir,
bkz. "Saha ayarları" sayfa 17)
T Çevre (dış) sıcaklığı
A
P Isıtma kapasitesi
H
Kullanım sıcak suyu deposu (opsiyonel)
Entegre 3 kW elektrik buster ısıtıcısı olan isteğe bağlı bir RKHW*
kullanım sıcak suyu deposu iç üniteye bağlanabilir. Kullanım sıcak
suyu deposunun bir ebadı vardır: 300 litre. Daha fazla ayrıntı için
kullanım sıcak suyu deposu montaj kılavuzuna bakın.
Drenaj tava kiti (opsiyonel)
Isıtma/soğutma versiyonları (RKHBX) için, EKHBDP drenaj tava
kitinin montajı gereklidir.
Drenaj tava kitiyle ilgili daha fazla bilgi için, bkz. "EKHBDP drenaj
tava kitinin montajı (yalnız RKHBX modelleri için)" sayfa 9.
Uzaktan alarm kiti (opsiyonel)
EKRP1HB uzaktan alarm hakkında bilgi için, kitin montaj kılavuzuna
bakın.
İndirimli elektrik tarifesi güç kaynağına bağlantı
Bu ekipman indirimli elektrik tarifesi güç kaynağı dağıtım sistemlerine
bağlanabilir. Ünite üzerindeki denetimin tam olarak sürdürülmesi
sadece güç beslemesinin kesintiye uğramayan türde indirimli elektrik
tarifesi güç kaynağı olması halinde mümkündür. Daha fazla ayrıntı
için bkz. "İndirimli elektrik tarifesi güç kaynağına bağlantı" sayfa 14.
Bu kılavuzun kapsamı
Bu montaj kılavuzu, tüm RKHBH/X iç ünite modellerinin ambalaj-
larının açılması, montaj ve bağlantılarının yapılmasına ilişkin
prosedürleri tarif eder.
RRHQ ısı pompasının dışarıya montajı dış ünite
NOT
montaj kılavuzunda açıklanmıştır.
İç ünitenin çalıştırılması, iç ünite kullanım kılavuzunda
tarif edilmemiştir.
RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50203-1A
Model tanıtımı
İç ünite
1
2
T
A
Drenaj tava kiti (opsiyonel)

Aksesuarlar

İç ünite ile verilen aksesuarlar
Bkz. şekil 1
RK HB X 008 AA
Seri
Isıtma/soğutma kapasitesinin gösterimi (kW)
X = ısıtma ve soğutma,
H = yalnız ısıtma
Su mahfazası
Rotex kiti
(a) Tam değerler için, bkz. "Teknik özellikler" sayfa 28.
EK HB DP 150
Drenaj tavası
Su mahfazası
Avrupa kiti
1 Montaj kılavuzu
2 Kullanım kılavuzu
3 Ambalaj açma talimat yaprağı
4 Kesme vanası
5 Duvar montaj braketi
6 Kablo bağlantı şeması yapışma etiketi (iç ünite kapağının
içinde)
7 İç ünite kapağı tespit vidası
8 Naylon pul
3 V3
Yardımcı ısıtıcı nominal
gerilimi:
V3 = 1P, 230 V
WN = 3P, 400 V
Yardımcı ısıtıcı kapasitesi (kW)
(a)
Montaj kılavuzu
