Aksesuarlar

Bu ünite ile verilen aksesuarlar
(Bkz. şekil 1)
1 Montaj kılavuzu
2 Kullanım kılavuzu
3 Ambalaj açma talimat yaprağı
4 Kablo şeması
5 Kullanıcı arabirim kiti (uzaktan kumanda, 4 tespit vidası, 2 fiş)
6 Üst plaka tespit vidaları
7 Ses alt plakası tespit vidaları
8 İzole koruma halkası (küçük)
9 İzole koruma halkası (büyük)
10 Üst plaka yalıtımı
11 Üniteyi kaldırmak için kit (2 plaka, 3 vida)
12 Soğutucu boru bağlantı kiti (4 boru parçası, 2 vida, 2 kelepçe)

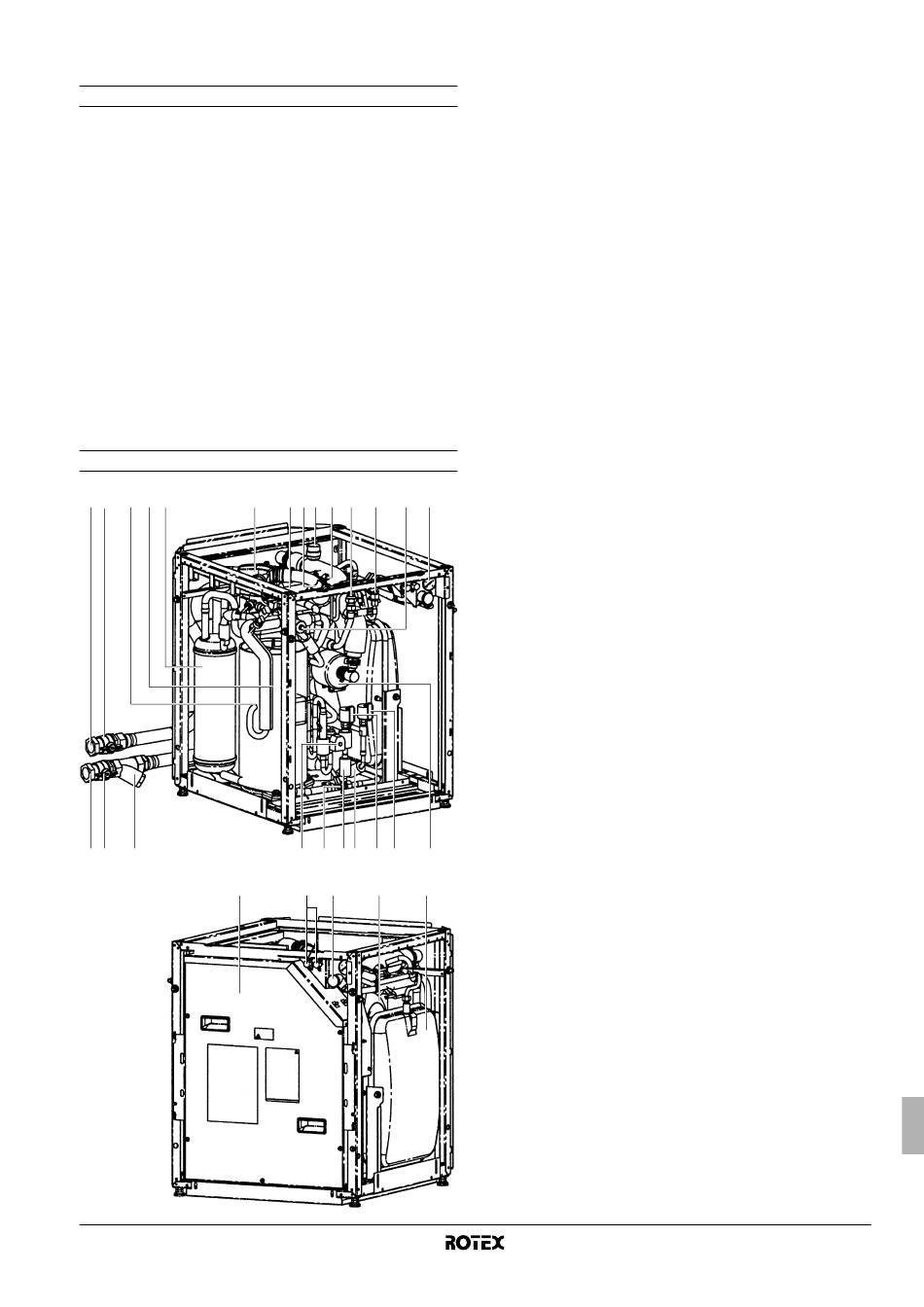

İç ünite tanıtımı

Ana elemanlar

9 7 17 2 18 19
8 7 11
3
RKHBRD011~016AAV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW55786-1
4 2 1 22 6 5 20 13
21 10 2 2 23 23 14
16 15 2 12
1. Hava alma vanası
Hava alma vanası aracılığıyla su devresinde kalan hava
otomatik olarak alınacaktır.
2. Sıcaklık sensörleri (termistörler)
Sıcaklık sensörleri, devrenin farklı noktalarında su ve soğutucu
sıcaklığını belirler.
3. Anahtar kutusu
Anahtar kutusu, iç ünitenin ana elektronik ve elektrik parçalarını
içine alır.
4. Isı eşanjörleri
5. Soğutucu sıvı bağlantısı R410A
6. Soğutucu gaz bağlantısı R410A
7. Kesme vanaları
Su giriş bağlantısı ile su çıkış bağlantısı üzerinde bulunan
kesme vanaları, iç ünite su devresi tarafının mesken içi su
devresi tarafından izole edilmesini sağlar. Bunun sayesinde iç
ünitenin boşaltılması ve filtre değişimi yapılır.
8. Su giriş bağlantısı
9. Su çıkış bağlantısı
10. Drenaj vanası
11. Su filtresi
Su filtresi, pompanın zarar görmesini veya evaporatörün
tıkanmasını önlemek için sudaki kiri temizler. Su filtresi düzenli
aralıklarla temizlenmelidir. Bkz. "Bakım faaliyetleri" sayfa 32.
12. Genleşme kabı (12 l)
Genleşme kabının drenaj vanası, drenaj vanası ile boşaltıldıktan
sonra genleşme kabının içinde kalan suyun boşaltılmasına
imkan tanır.
13. Manometre
Manometre su devresindeki su basıncının okunmasına imkan
tanır.
14. Pompa
Pompa su devresindeki suyu dolaştırır.
15. Basınç boşaltma valfı
Basınç boşaltma valfı, 3 bar basınçta açılıp bir miktar suyu
boşaltarak su devresindeki aşırı su basıncını önler.
16. Servis ağızları R134a
17. Kompresör
18. Akümülatör
19. 3 yollu vana
Motorlu 3 yollu vana, su çıkışının hacim ısıtma veya kullanım
sıcak su deposu için kullanılmasını kontrol eder.
20. 4 yollu vana
21. 2 yollu vana
22. Termik kesici
23. Elektronik genleşme valfı
