BİLGİ
■
Hacim ısıtma için talep sinyalleri iki farklı yolla
gerçekleştirilebilir (montör seçimi):
-
Harici oda termostatından gelen termo AÇMA/
KAPAMA sinyali
-
Karıştırma istasyonundan gelen durum sinyali
(devrede/devrede değil)
■
Rotex hiçbir tip karıştırma istasyonu sağlamaz. İkili
ayar noktası kontrolü, iki ayar noktası kullanma
imkanını sağlar.
■
Sadece Bölge A ısıtma talebinde bulunduğunda,
bölge B birinci ayar noktasına eşit sıcaklıktaki suyla
beslenecektir.
Bu durum B bölgesinde istenmeyen ısıtmaya yol
açabilir.
■
Sadece Bölge B ısıtma talebinde bulunduğunda,
karıştırma istasyonu ikinci ayar noktasına eşit
sıcaklıktaki suyla beslenecektir.
Karıştırma istasyonundaki kontrol durumuna bağlı
olarak, zeminden ısıtma devresine yine de karıştırma
istasyonunun ayar noktasına eşit sıcaklıktaki su
gelebilir.
■
Bu tip uygulamalarda, ısıtma/soğutma seçiminin her
zaman kullanıcı arayüzünden yapılması gerekir. Daha
fazla ayrıntı için bkz. "İkili ayar noktası kontrolü",
sayfa 31.
4.
Aksesuarlar
4.1.
Bu iç ünite ile verilen aksesuarlar
Bkz. şekil 1
1 Montaj kılavuzu
2 Kullanım kılavuzu
3 Kesme vanası
4 Kablo bağlantı şeması etiketi (iç ünite kapağının içinde)
5 İç ünite kapağı tespit vidası
6 Termistör + bağlantı kablosu (12 m)
RKHBH/X008BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010
5.
İç üniteye genel bakış
5.1.
İç ünitenin açılması
■
İç ünite kapağı üzerindeki ön kanat, manometre ve kullanıcı
arayüzüne erişim sağlar.
■

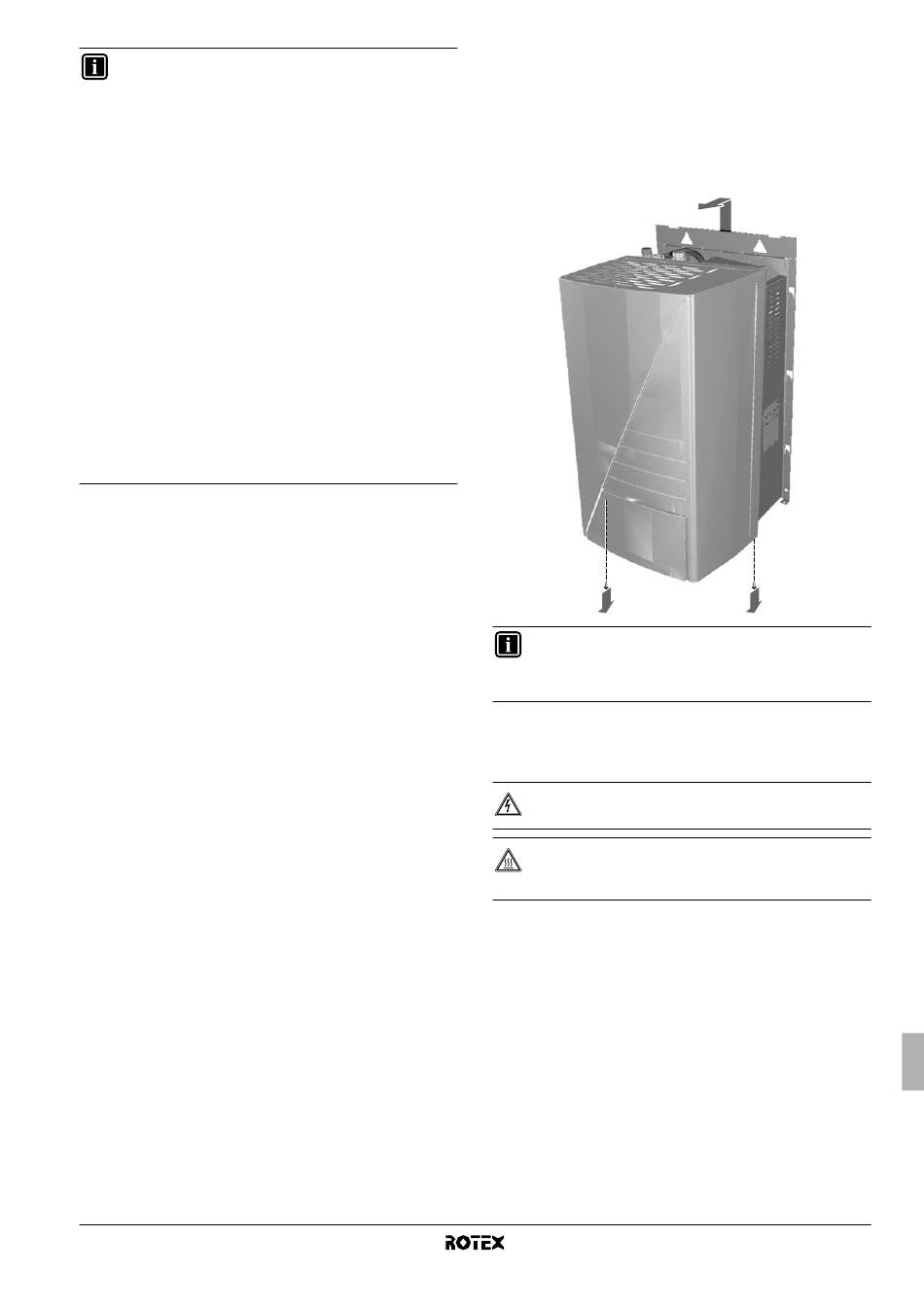

İç ünite kapağı, alttaki 2 vida söküldükten sonra kaldırılarak
çıkartılabilir.
BİLGİ
Kapağı
geri
takarken
sabitlediğinizden emin olun (vidalar, aksesuar olarak temin
edilebilir).
■
Örneğin saha kablolarını bağlamak üzere anahtar kutusu
bileşenlerine erişmek için, anahtar kutusu servis panelini
çıkartabilirsiniz. Bunun için, öndeki vidaları gevşetin ve anahtar
kutusu servis panelini kaldırın.
TEHLİKE: ELEKTRİK ÇARPMASI
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
TEHLİKE:
BORULARA
DOKUNMAYIN
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
de
aynı
vidaları
kullanarak
VE
DAHİLİ
PARÇALARA
Montaj kılavuzu
9
