NOT RRLQ0*BA dış ünite yalnızca RKHBH/X008BA iç
üniteye bağlanabilir (dış ünitede bulunan alt plaka
ısıtıcısının iç ünite tarafından kontrol edilmesi
gerekir).
■
RRHQ0*BA dış ünite RKHBH/X008BA iç üniteye
veya RKHBH/X008AA/AB iç üniteye bağlanabilir
(alt plaka ısıtıcı kiti gerekli görülüyorsa, bkz.
"Olası seçenekler" sayfa 2).

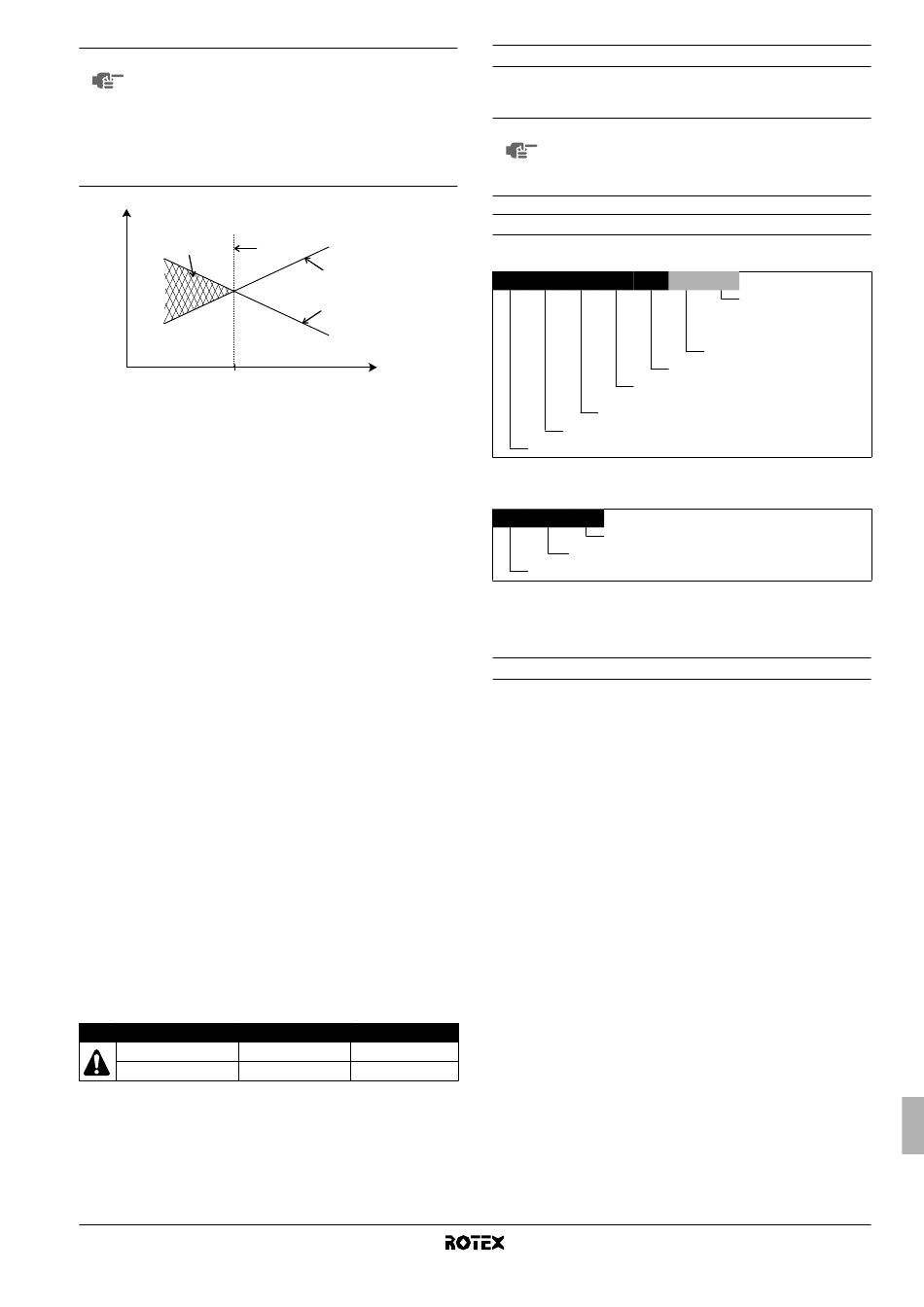

P
H
3
1 Isı pompası kapasitesi
2 Gerekli ısıtma kapasitesi (sahaya bağımlı)
3 Yardımcı ısıtıcının sağladığı ilave ısıtma kapasitesi
4 Denge sıcaklığı (kullanıcı arabirimi aracılığıyla ayarlanabilir,
bkz. "Saha ayarları" sayfa 24)
T
Ortam (dış) sıcaklığı
A
P
Isıtma kapasitesi
H
Kullanım sıcak suyu deposu (opsiyonel)
Entegre 3 kW elektrikli buster ısıtıcısı olan isteğe bağlı bir RKHW*
kullanım sıcak su deposu iç üniteye bağlanabilir. Kullanım sıcak su
deposunun sadece tek ölçüsü vardır: 300 litre. Daha fazla ayrıntı için
kullanım sıcak su deposu montaj kılavuzuna bakın.
Drenaj tava kiti (opsiyonel)
Isıtma/soğutma versiyonları (RKHBX) için, EKHBDP drenaj tava
kitinin montajı gereklidir.
Drenaj tava kitiyle ilgili daha fazla bilgi için, bkz. "EKHBDP drenaj
tava kitinin montajı (yalnız RKHBX modelleri için)" sayfa 13.
Dijital I/O PCB kiti (opsiyonel)
Opsiyonel bir EKRP1HB dijital I/O PCB iç üniteye bağlanabilir ve
şunları sağlar:
■
uzaktan alarm çıkışı
■
ısıtma/soğutma AÇMA/KAPAMA çıkışı
■
ikisi birden çalışma (yardımcı kazan için izin sinyali)
Daha fazla bilgi için iç ünitenin kullanma kılavuzuna ve dijital I/O PCB
montaj kılavuzuna bakın.
Bu PCB'nin üniteye bağlanması için kablo şemasına veya bağlantı
şemasına bakın.
Uzaktan termostat kiti (opsiyonel)
İsteğe bağlı bir RKRTW, RKRTWA veya RKRTR oda termostatı iç
üniteye bağlanabilir. Daha ayrıntılı bilgi için oda termostatının
kumandanın montaj kılavuzuna bakın.
Olası seçenekler
RKHBH/X008AA/AB
RKHBH/X008BA
İndirimli elektrik tarifesi güç kaynağına bağlantı
Bu ekipman indirimli elektrik tarifesi güç kaynağı dağıtım sistemlerine
bağlanabilir. Ünite üzerindeki denetimin tam olarak sürdürülmesi
sadece güç beslemesinin kesintiye uğramayan türde indirimli elektrik
tarifesi güç kaynağı olması halinde mümkündür. Daha fazla ayrıntı
için bkz. "İndirimli elektrik tarifesi güç kaynağına bağlantı" sayfa 19.
RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
4
1
2
T
A
EKBPHT08 EKBPHT08BA
Olabilir İzin verilmez
Olabilir Olabilir
Bu kılavuzun kapsamı
Bu montaj kılavuzu, tüm RKHBH/X iç ünite modellerinin taşınması,
montaj ve bağlantılarının yapılmasına ilişkin prosedürleri tarif eder.
RRHQ ısı pompa dış ünitesinin montajı dış ünite
NOT
montaj kılavuzunda açıklanmıştır.
İç ünitenin çalıştırılması, iç ünite kullanım kılavuzunda
tarif edilmemiştir.
Model tanımlaması
İç ünite
RK HB X 008 AB
Isıtma/soğutma kapasitesinin gösterimi (kW)
X = ısıtma ve soğutma,
H = yalnız ısıtma
Su mahfazası
Rotex kit
(a) Tam değerler için, bkz. "Teknik özellikler" sayfa 38.
Drenaj tava kiti (opsiyonel)
EK HB DP 150
Drenaj tavası
Su mahfazası
Avrupa kiti

Aksesuarlar

İç ünite ile verilen aksesuarlar
Bkz. şekil 1
1 Montaj kılavuzu
2 Kullanım kılavuzu
3 Kesme vanası
4 Kablo bağlantı şeması yapışma etiketi (iç ünite kapağının
içinde)
5 İç ünite kapağı tespit vidası
6 Termistör + bağlantı kablosu (12 m)
3 V3
Yardımcı ısıtıcı nominal
gerilimi:
V3 = 1P, 230 V
WN = 3P, 400 V
Yardımcı ısıtıcı kapasitesi (kW)
Seri
Montaj kılavuzu
(a)
