Âmbito Deste Manual; Identificação Do Modelo; Exemplos De Aplicações Habituais; Instalação 1 - Rotex RKHBH008BB3V3 Manuel D'installation

Ligação a uma fonte de alimentação com tarifários bonificados
Este equipamento permite a ligação a sistemas de distribuição de
energia com condições bonificadas. O controlo integral da unidade
continuará a ser possível mesmo que a fonte de alimentação com
tarifário bonificado utilizada
o fornecimento de energia. Consulte "Ligação a uma fonte de
alimentação com tarifários bonificados" na página 22 para mais
informações.
3.2. Âmbito deste manual
Este manual NÃO inclui
e o procedimento de concepção do sistema de água. Apenas são
fornecidos alguns cuidados e dicas e truques acerca da concepção
do circuito de água num capítulo separado deste manual.
Assim que a selecção esteja concluída e que o sistema de água
esteja concebido, este manual descreve os procedimentos para
utilizar, instalar e ligar as unidades RKHBH/X. Este manual foi
preparado para assegurar uma manutenção adequada da unidade
e servirá de ajuda caso surjam problemas.
INFORMAÇÕES
Consulte o manual de instalação da unidade de exterior
quanto a itens não descritos neste manual.
A utilização da unidade de interior é descrita no manual de
operações da unidade de interior.
3.3. Identificação do modelo
Unidade de interior
RK HB X 008 BB
Capacidade de aquecimento ou
refrigeração (kW)
X = aquecimento e refrigeração
H = apenas aquecimento
Hydro Box
Kit Rotex
(a) Para obter os valores exactos, consulte "12. Especificações técnicas" na
página 52.
Kit de depósito de drenagem (opcional)
EK HB DP 150
Depósito de drenagem
Hydro Box
Kit europeu
Manual de instalação
4
seja do tipo que interrompe
o procedimento de selecção
3 V3
Tensão nominal do
aquecedor de reserva:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacidade do aquecedor de
reserva (kW)
Série
(a)
3.4. Exemplos de aplicações habituais
Estes exemplos de aplicação são aqui apresentados apenas para
clarificar conceitos.

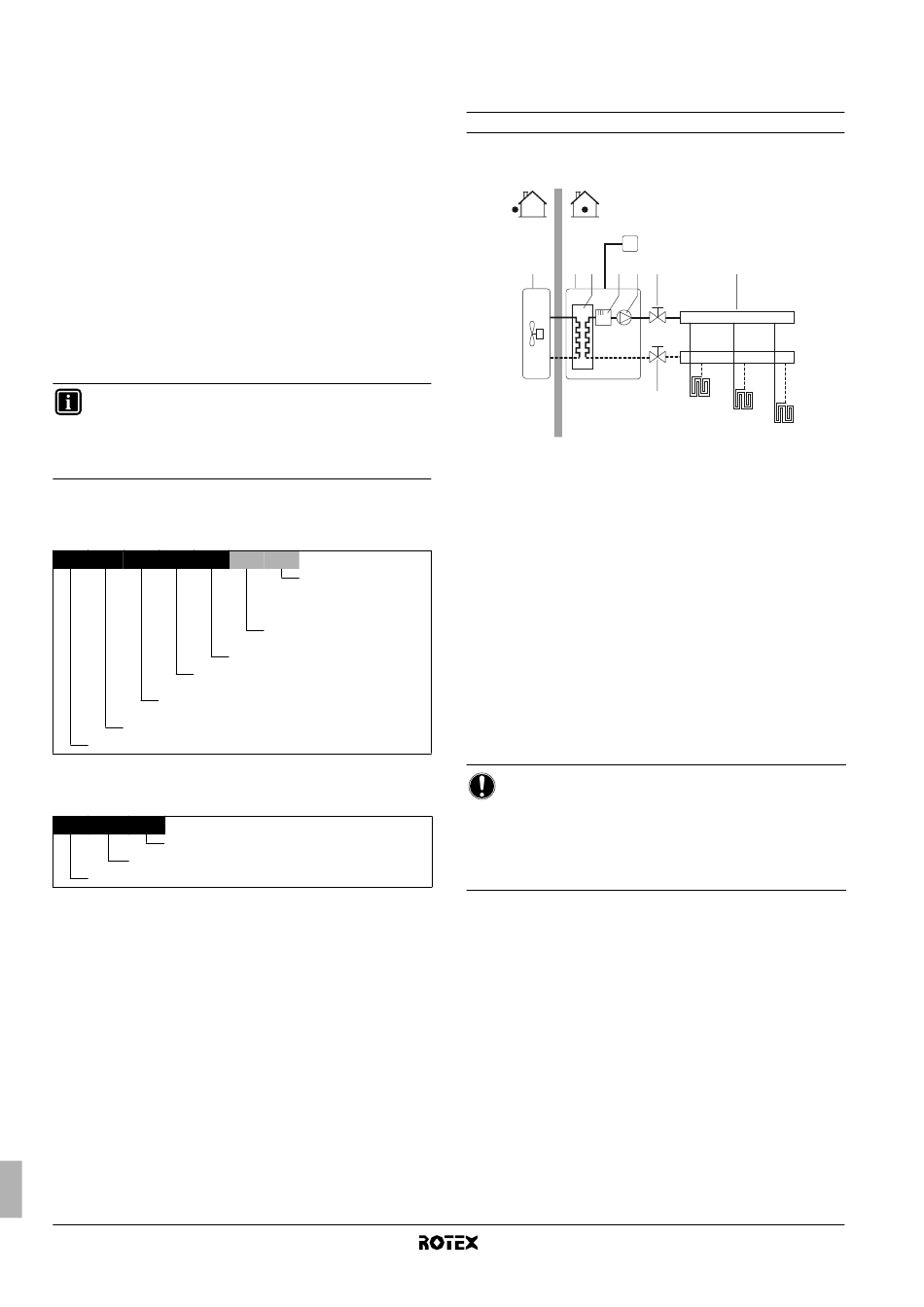

Instalação 1
Aplicações só de aquecimento ambiente, com o termóstato de
ambiente ligado à unidade de interior.
T
1 2 3 4 5
1 Unidade de exterior
2 Unidade de interior
3 Permutador de calor
4 Aquecedor de reserva
5 Bomba
6 Válvula de fecho
7 Colector (fornecimento local)
FHL1...3 Circuito de aquecimento do piso
T Termóstato de ambiente (opcional)
Funcionamento da bomba e processo de aquecimento do
ambiente
Quando o termóstato de ambiente (T) está ligado à unidade de
interior, a bomba (5) irá entrar em funcionamento quando houver
uma solicitação de aquecimento proveniente desse termóstato
e a unidade de exterior irá começar a trabalhar para alcançar
a temperatura pretendida para a saída de água, conforme regulado
na interface de utilizador.
Quando a temperatura da divisão é superior ao ponto de regulação
do termóstato, a unidade de exterior e a bomba param.
AVISO
Certifique-se de que liga os fios do termóstato aos
terminais correctos (consulte "Ligação do cabo do
termóstato" na página 21) e de que os interruptores de
configuração são posicionados devidamente (consulte
"8.2. Configuração da
de ambiente" na página 24).
Unidade de interior para o sistema de bomba de calor ar/água
6 7
6
FHL1
FHL2
FHL3
instalação do termóstato
RKHBH/X008BB
