Controlo remoto (opção)
Pode ser ligado à unidade interior um controlo remoto secundário
opcional, RKRUAHTA (com a funcionalidade de termóstato de
divisão). A finalidade deste é permitir ao instalador instalar o controlo
remoto normal junto da unidade (por motivos de intervenção técnica)
e instalar outro controlo remoto noutro local (por ex., numa sala de
estar), para controlar a instalação.
Consulte "Instalação do controlo remoto" na página 15 para obter
mais pormenores.
Termóstato de ambiente (opção)
Pode ser ligado à unidade interior um termóstato de ambiente
opcional RKRTR ou RKRTW.
Consulte o manual de instalação do termóstato de ambiente para
obter mais pormenores.
Se essta opção for instalada, não será possível utilizar a
função de termóstato do controlo remoto.
Placa de circuito impresso de E/S digitais (opção)
Uma placa de circuito impresso opcional de E/S digitais,
EKRP1HBA, pode ser ligada à unidade interior e utilizada para
monitorizar remotamente o sistema. Esta placa de endereços
disponibiliza 3 saídas isentas de tensão.
Consulte o manual de utilização da unidade interior e o manual de
instalação da placa de circuito impresso opcional de E/S digitais,
para mais informações.
Consulte o esquema eléctrico ou o diagrama de ligações,
relativamente às conexões da placa de circuito impresso à unidade.
Placa de circuito impresso de exigência (opção)
É possível ligar à unidade interior uma placa de circuito impresso de
exigência opcional RKRP1AHTA. Esta placa de circuito impresso é
necessária quando se instala o Rotex RKRTR ou RKRTW, ou
quando se utilizam vários pontod de regulação para controlo.
Proporciona a comunicação com a unidade interior.
Consulte o manual de instalação da placa de circuito impresso de
exigência para obter mais pormenores.
Consulte o esquema eléctrico ou o diagrama de ligações,
relativamente às conexões da placa de circuito impresso à unidade.
Âmbito deste manual
Este manual de instalação descreve os procedimentos para
tratamento, instalação e conexão de todos os modelos de unidades
interiores RKHBRD.
NOTA
A instalação de bombas de calor exteriores RRRQ é
descrita nos manuais de instalação das unidades de
exterior.
A utilização da unidade interior é descrita no Manual
de Operações da unidade interior.
Identificação do modelo
Unidade interior
RK
HBR
D
016
AA
Capacidade de aquecimento (kW)
Tipo de refrigerante: R134a
Hydro Box - Apenas para aquecimento a altas temperaturas
Kit Rotex
(a) Para obter os valores exactos, consulte "Especificações da unidade" na
página 37.
Manual de instalação
2
V1
V1 = 1N~, 220-240 V, 50 Hz
Y1 = 3N~, 380-415 V, 50 Hz
Série
(a)
Exemplos de aplicações habituais
Estes exemplos de aplicação são aqui apresentados apenas para
clarificar conceitos.

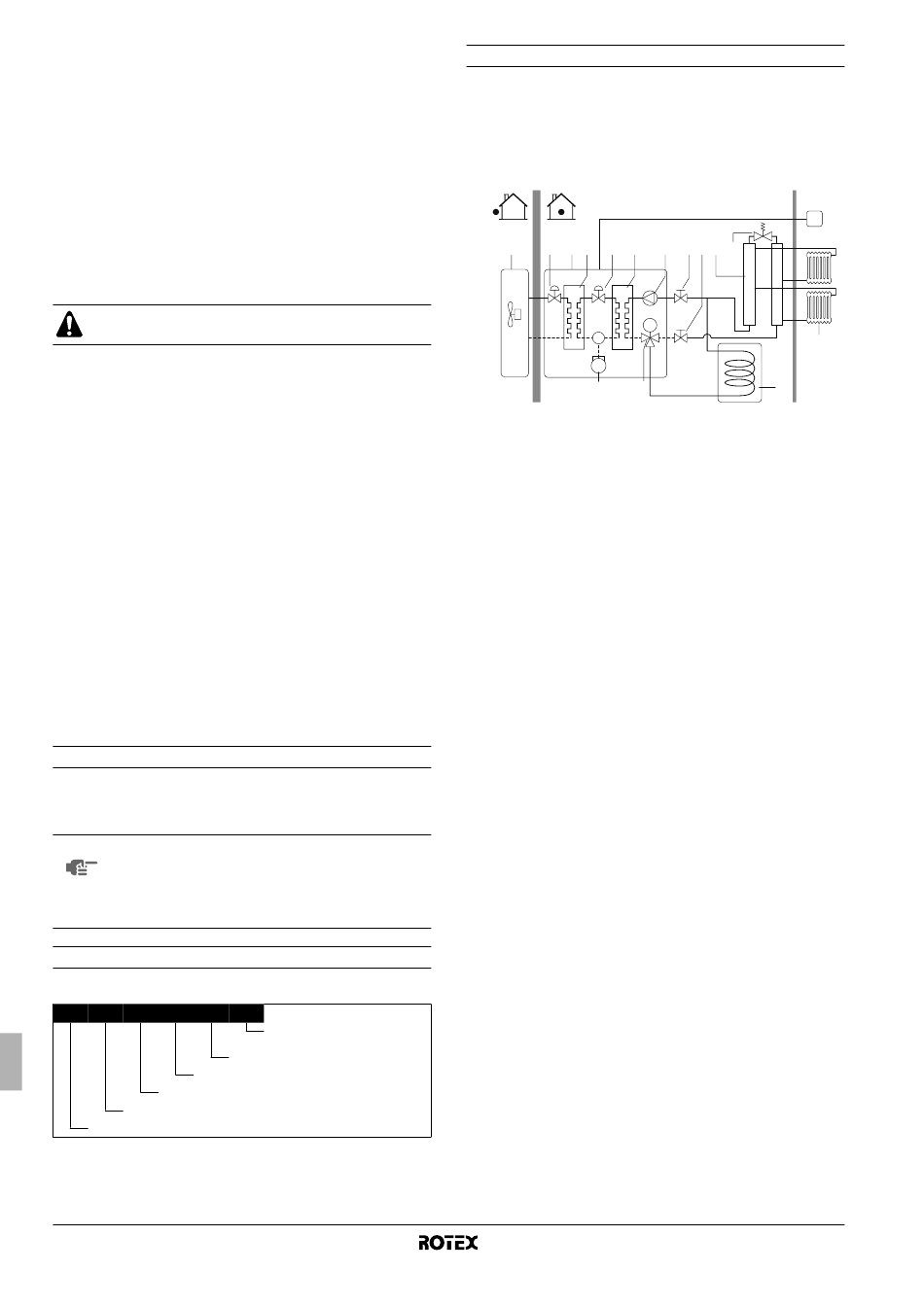

Instalação 1
Aquecimento ambiente e de água doméstica com apenas um
controlo remoto instalado na sala de estar.
1
12
2
3
12
4
5
8
1
Unidade de exterior
2
Unidade interior
3
Permutador de calor do
refrigerante
4
Permutador de calor para a
água
5
Compressor
6
Bomba
7
Válvula de fecho
8
Válvula motorizada de
3 vias (opcional)
9
Tanque de água quente
doméstica (opcional)
O controlo remoto comunica instantaneamente com a unidade
interior. Desta forma, é feita uma correspondência inteligente entre o
desempenho da unidade e as exigências de aquecimento ambiente.
Assim, não há arranques nem paragens frequentes da unidade, nem
grandes flutuações de temperatura nas divisões aquecidas. Este
controlo remoto também tem uma funcionalidade de lógica inteli-
gente, que controla as exigências combinadas de aquecimento
ambiente e água quente doméstica (por ex., se a temperatura da
divisão cair mais de 3°C durante o aquecimento de água doméstica,
a unidade comuta automaticamente para aquecimento ambiente).
Não há nenhum controlo remoto junto à unidade. Durante as
operações de manutenção, um técnico pode ligar um controlo
remoto adicional.
Unidade interior para o sistema de bomba de calor ar/água
A
B
C1
6
7 7 10 13
M
11
9
10
Colector
(fornecimento local)
11
Radiador
(fornecimento local)
12
Válvula electrónica de
expansão
13
Válvula de derivação
(fornecimento local)
C1
Controlo remoto
A
Local de instalação
B
Sala de estar
RKHBRD011~016AAV1+Y1
4PW55786-1
