3. A
NTES DA INSTALAÇÃO

AVISO

Como a pressão máximo de funcionamento da RRLQ é de
4,17 MPa ou 41,7 bar, poderão ser necessários tubos com
paredes de maior espessura. Consulte o parágrafo
"8.1. Selecção do material de tubagem" na página 10.
3.1. Âmbito do manual
Este manual descreve os procedimentos de manuseamento,
instalação e ligação das unidades RRLQ. Este manual foi preparado
para assegurar uma manutenção adequada da unidade e servirá de
ajuda caso surjam problemas.

3.2. Cuidados com o R410A

■
O refrigerante requer cuidados rigorosos para manter o sistema
limpo, seco e estanque.
- Limpo e seco
Deverá evitar a mistura no sistema de materiais estranhos
(incluindo óleos minerais ou humidade).
- Estanque
Leia "9. Precauções relativas à tubagem de refrigerante"
na página 10 cuidadosamente e siga estes procedimentos
correctamente.
■
Como o R410A é um refrigerante misturado, o refrigerante
adicional necessário deve ser carregado no seu estado líquido.
(Se o refrigerante estiver no estado gasoso, a sua composição
muda e o sistema não irá trabalhar correctamente).
■
A unidade interna ligada deverá ser a unidade RKHBH/X016
concebida exclusivamente para R410A.
3.3. Instalação
■
Para a instalação da unidade interior, consulte o manual de
instalação da unidade interna.
■
Nunca opere com a unidade sem os termístores (R3T, R4T) ou
os sensores de pressão (S1NPH, S1PH), poderá incendiar
o compressor.
■
Certifique-se que confirma o nome do modelo e o número de
série das placas externas (frontal) ao fixar/destacar as placas
para evitar erros.
■
Tenha atenção ao encerrar os painéis de serviço para não
exceder o binário de aperto de 4,1 N•m.
3.4. Identificação do modelo
As unidades RRLQ incluem um equipamento especial (isolamento,
aquecedor da base, ...) para assegurar um bom funcionamento em
áreas onde poderá existir uma temperatura ambiente baixa
juntamente com condições de humidade elevada. Estes modelos
contêm contra-medidas (isolamento, aquecedor da base, ...) para
impedir o congelamento.
Uma unidade exterior RRLQ_CA pode ser ligada a uma
unidade interna RKHBH/X016* (o aquecedor da base na
unidade externa é controlado pela placa de circuito
impressa exterior).
RRLQ011~016CAV3+W1
Unidade exterior para bomba de calor ar/água
4PW57795-1 – 10.2010

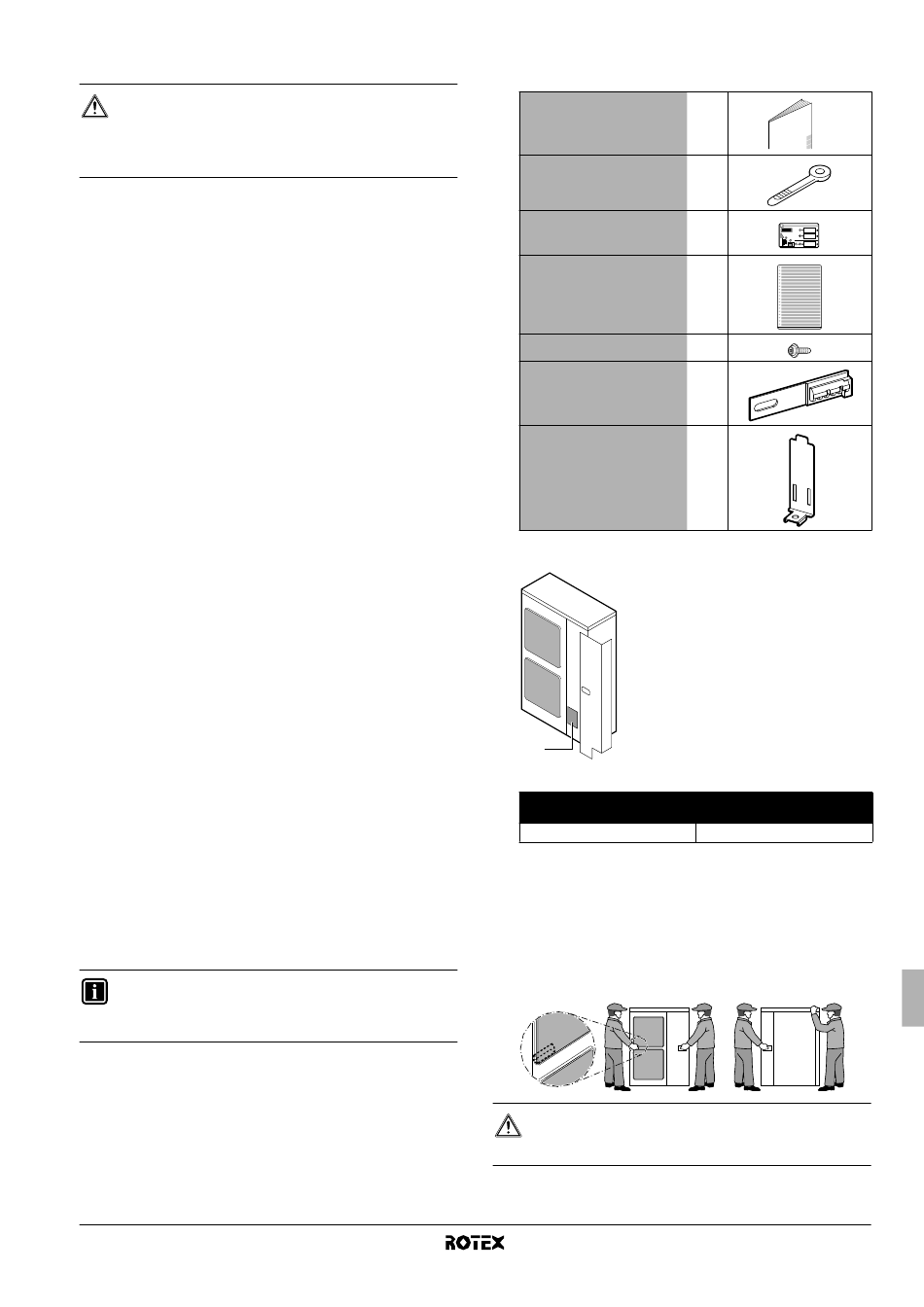

3.5. Acessórios
■
Verifique se os seguintes acessórios estão incluídos na unidade
Manual de instalação
Braçadeiras
Etiqueta de gases fluorados
com efeito de estufa
Etiqueta de gases fluorados
com efeito de estufa
em várias línguas
Parafuso (M4x12)
Placa de fixação do termístor
(sobresselente)
Dispositivo de fixação
do termístor
Consulte a figura abaixo para ver a localização dos acessórios.
1
1
■
Opções possíveis
Tampa para neve
RK016SNC
(a) Esta opção da placa de circuito impresso de exigência é aplicável apenas
para a função "definição do funcionamento de exigência". Consulte
o manual de instalação do KRP58M51.

3.6. Manuseamento

Conforme exibido na figura abaixo, mova lentamente a unidade
agarrando nas pegas esquerda e direita. Posicione as suas mãos no
canto em vez de agarrar na entrada de ar para evitar a deformação
da caixa.

CUIDADO

Para evitar danos, não toque na entrada de ar nem nas
aletas de alumínio da unidade.
1
2
1
1
1
1
1
Acessórios
Placa de circuito impresso
de exigência
(a)
KRP58M51
Manual de instalação
4
