P
H
3

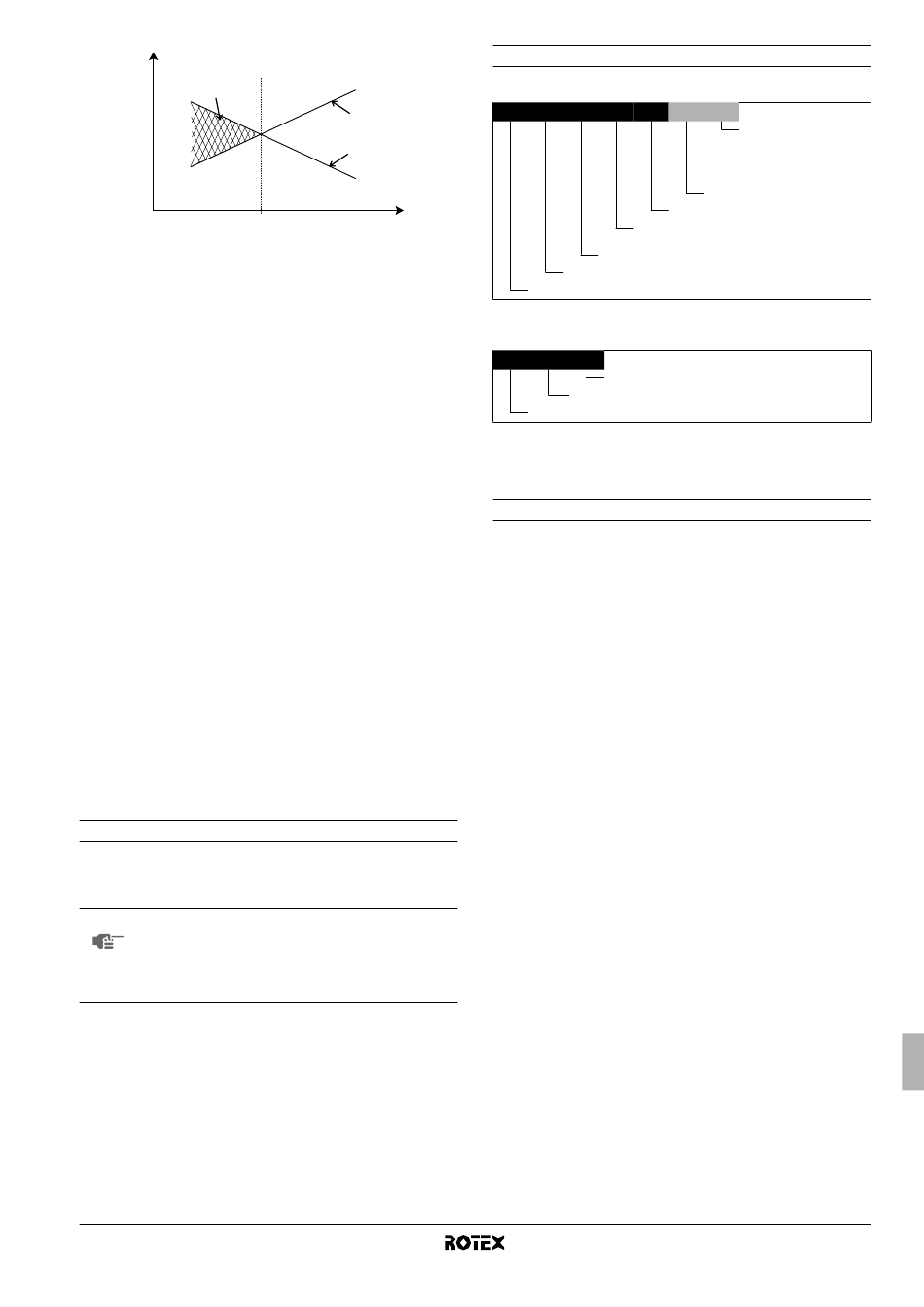

1 Capacidade da bomba de aquecimento
2 Capacidade de aquecimento necessária (depende do local)
3 Capacidade adicional de aquecimento prestada pelo
aquecedor de reserva
4 Temperatura de equilíbrio (pode ser definida através da
interface de utilizador, consulte "Regulações locais" na
página 18)
T
Temperatura ambiente (exterior)
A
P
Capacidade de aquecimento
H
Tanque de água quente doméstica (opção)
Pode ser ligado à unidade interior, como opção, um tanque de águas
quentes domésticas RKHW*, que inclui um aquecedor eléctrico de
apoio de 3 kW. O tanque de água quente doméstica está disponível
num tamanho: 300 litros. Consulte o manual de instalação do tanque
de água quente doméstica, para obter mais pormenores.
Kit de depósito de drenagem (opção)
Nas versões com aquecimento e refrigeração (RKHBX), é
necessário instalar o kit de depósito de drenagem, EKHBDP.
Para mais informações acerca do kit de depósito de drenagem,
consulte "Instalação do kit EKHBDP de depósito de drenagem
(apenas nos modelos RKHBX)" na página 9.
Kit de alarme remoto (opção)
Para obter informações acerca do kit de alarme remoto EKRP1HB,
consulte o manual de instalação do próprio kit.
Ligação com tarifários bonificados
Este equipamento permite a ligação a sistemas de distribuição de
energia com condições bonificadas. O controlo integral da unidade
só será possível caso o tipo de tarifário bonificado utilizado assegure
que o fornecimento de energia não é interrompido. Consulte
"Ligação com tarifários bonificados" na página 15 para mais
informações.
Âmbito deste manual
Este manual de instalação descreve os procedimentos de
desembalagem, instalação e conexão para todos os modelos de
unidades interiores RKHBH/X.
NOTA A instalação no exterior da bomba de calor RRHQ é
descrita no manual de instalação da unidade de
exterior.
A utilização da unidade interior é descrita no Manual
de Operações da unidade interior.
RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
1
2
T
4
A
Identificação do modelo
Unidade interior
RK HB X 008 AA
Capacidade de aquecimento ou refrigeração (kW)
X = aquecimento e refrigeração
H = só aquecimento
Hydro Box
Kit Rotex
(a) Para obter os valores exactos, consulte "Especificações técnicas" na página 30.
Kit de depósito de drenagem (opcional)
EK HB DP 150
Depósito de drenagem
Hydro Box
Kit europeu
A
CESSÓRIOS
Acessórios fornecidos com a unidade interior
Consulte a figura 1
1 Manual de instalação
2 Manual de operações
3 Folha com instruções de desembalamento
4 Válvula de fecho
5 Suporte de fixação na parede
6 Autocolante do esquema eléctrico (dentro da tampa da
unidade interior)
7 Parafuso de fixação da tampa da unidade interior
8 Anilha de nylon
3 V3
Tensão nominal do
aquecedor de reserva:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacidade do aquecedor de
reserva (kW)
Série
Manual de instalação
(a)
2
