Instalación del kit de calefactor
Se debe comprobar el kit de calefactor en el momento de su
entrega e informar inmediatamente sobre cualquier daño al
agente de reclamaciones y al transportista.
Compruebe todos los accesorios que se adjuntan con el kit de
calefactor (consulte "Accesorios" en la página 2).

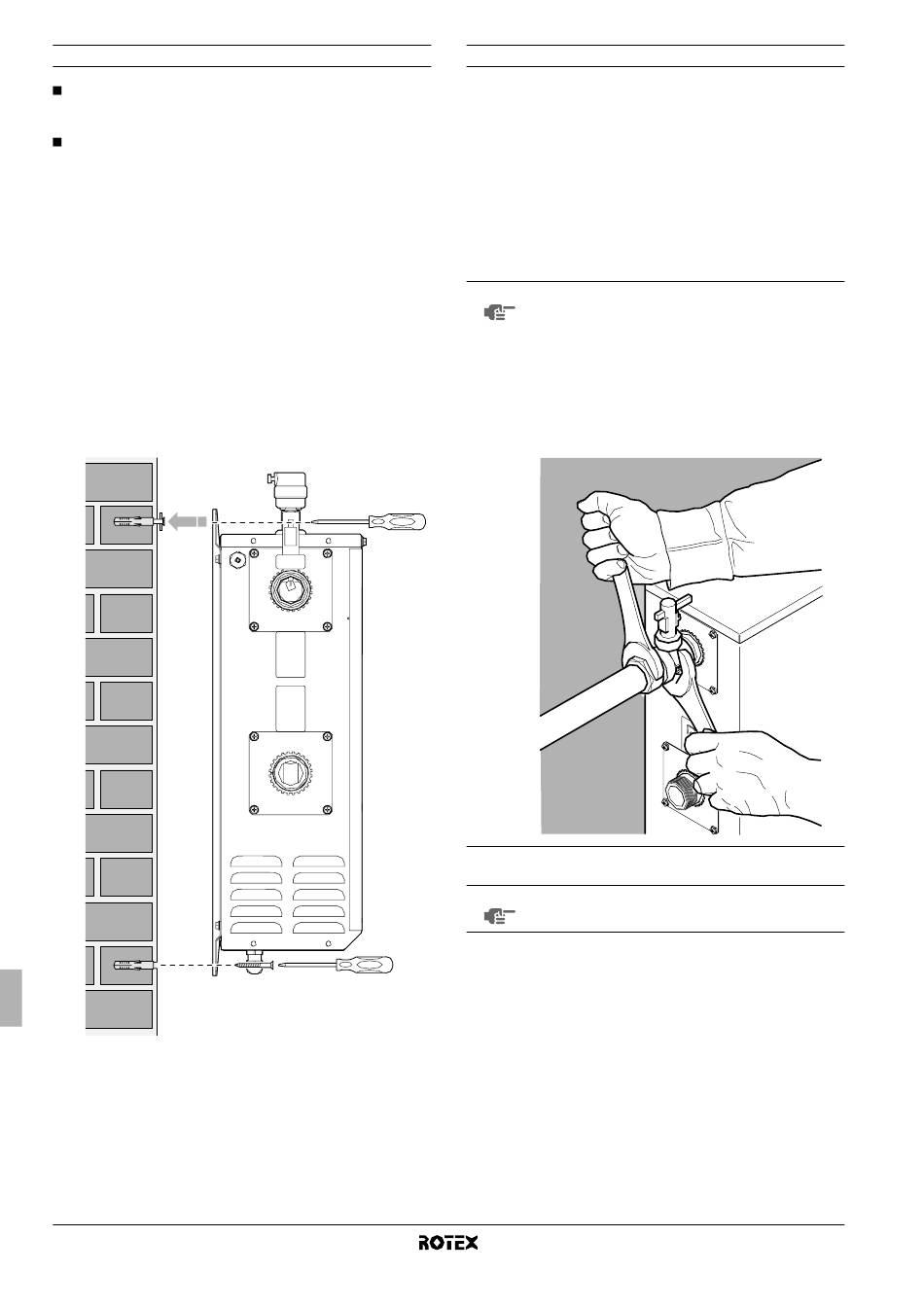

1 Marque las posiciones de fijación en la pared (2 en la parte
superior y 2 en la parte inferior).
Asegúrese de que las marcas (2 por 2) estén completamente
niveladas y de que las dimensiones de las marcas se
correspondan con la figura 2.
Si el kit de calefactor no está instalado correctamente nivelada,
puede quedar aire atrapado en el circuito de agua y ello puede
tener como consecuencia fallos en el funcionamiento del kit de
calefactor.
2 Perfore 4 orificios e instale 4 tacos (adecuados para M6).
Los tacos y tornillos se suministran independientemente.
3 Coloque los tornillos en los tacos superiores y cuelgue el kit de
calefactor en los tornillos superiores.
4 Coloque los tornillos en los tacos inferiores y fije los 4 tornillos
firmemente.
2
1 1
1 1
Manual de instalación y funcionamiento
5
Conexión de los circuitos de agua
Para obtener detalles sobre la conexión de los circuitos de agua y
carga del sistema con agua, consulte el manual de instalación de la
unidad interior.
1 Si es necesario (consulte "Dispositivos de seguridad" en la
página 4) conecte una válvula de alivio de presión en la entrada
del kit de calefactor (suministro independiente, máxima presión
de apertura 3 bares).
2 Conecte la entrada de agua del calefactor en la salida de agua
de calefacción de la unidad interior. Conecte la salida de agua
del calefactor a la carga. Consulte la figura en la sección
"Configuración general del sistema" en la página 2.
NOTA Procure no deformar las tuberías del calefactor al
emplear excesiva fuerza durante la conexión de los
tubos.
La deformación de los tubos puede causar que el
calefactor no funcione adecuadamente.
Cuando conecte un tubo a la salida del kit de cale-
factor, sujete la conexión de latón en T del interruptor
de caudal en su sitio con una llave para evitar grietas y
fugas en la conexión del interruptor de caudal.
3
3 Cargue el sistema con agua.
NOTA
Asegúrese de que la válvula de purga de aire del
calefactor esté abierta (al menos 2 vueltas).
4
