Tubería de agua
Verificación del circuito de agua
Las unidades están equipadas con una entrada y una salida de agua
que se conectan al circuito de agua. Este circuito debe ser instalado
por un técnico autorizado y debe cumplir con todas las regulaciones
europeas y nacionales pertinentes.
NOTA Esta unidad sólo se debe utilizar en circuitos de agua
cerrados. La aplicación en un circuito de agua abierto
puede llevar a una corrosión excesiva de las
conducciones de agua.
Antes de continuar la instalación de la unidad,
NOTA
verifique los puntos siguientes:
■
Presión de agua máxima = 3 bares + presión
estática de la bomba.
■
La máxima temperatura del agua es 65°C (ajuste
del dispositivo de seguridad).
■
Dos válvulas de cierre se suministran con la
unidad. Para facilitar las tareas de conservación y
mantenimiento de la unidad instale una válvula en
la entrada del agua y otra en la salida del agua de
la unidad interior. Tenga presente la posición de
las válvulas de cierre. El posicionamiento de las
válvulas de drenaje y de llenado integradas es
importante con fines de mantenimiento. Consulte
la figura 3.
■
Se debe instalar tomas para drenaje en todos los
puntos bajos del sistema para permitir el drenaje
completo del circuito durante el mantenimiento.
Hay dos válvulas de drenaje integradas en las
válvulas de cierre para drenar el agua de la
unidad interior.
■
Asegúrese de realizar el drenaje correctamente
en la válvula de alivio de presión, ya que el agua
podría entrar en contacto con partes eléctricas.
■
Se deben proporcionar válvulas de aireación para
salida de aire en todos los puntos altos del
sistema. Las salidas de aire deben colocarse en
puntos fácilmente accesibles para el manteni-
miento. Hay una válvula de purga de aire
automática en el interior de la unidad interior.
Asegúrese de que esta válvula de purga de aire
no está demasiado apretada de forma que sea
posible eliminar automáticamente el aire del cir-
cuito de agua.
■
Procure que los componentes instalados en la
tubería de obra puedan soportar la presión y la
temperatura del agua.
■
Utilice siempre materiales que sean compatibles
con el agua utilizada en el sistema y con los
materiales utilizados en la unidad interior.
■
Seleccione el diámetro de las tuberías en relación
con el flujo de agua requerido y la presión
estática externa (EPS) de la bomba.
■
El flujo de agua mínimo requerido para el
funcionamiento de la unidad interior es 12 l/min.
Cuando el flujo de agua está por debajo de este
valor mínimo, se mostrará un error de flujo 7H y el
funcionamiento de la unidad interior se detendrá.
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A
Comprobación del volumen de agua y de la presión de
carga inicial del depósito de expansión
La unidad está equipada con un depósito de expansión de 10 litros
con una presión de carga inicial preajustada de 1 bar.
Para asegurar el buen funcionamiento de la unidad podría ser
necesario ajustar la presión de carga inicial del depósito de
expansión y se deberá comprobar el volumen máximo y mínimo del
agua.
1 Asegúrese de que caudal de agua total en la instalación,
excluyendo el caudal de agua interno de la unidad interior sea
de 10 l. como mínimo. Consulte el apartado "Especificaciones
técnicas" en la página 43 para conocer el caudal de agua
interno de la unidad interior.
En la mayoría de los equipos, el volumen total de agua
alcanzará unos resultados satisfactorios.
No obstante, en procesos críticos o en habitaciones con
una elevada carga calorífica podría necesitarse un
volumen de agua adicional.
NOTA Cuando la circulación en cada circuito cerrado de
calefacción de habitaciones es controlada mediante
válvulas de control remoto es importante mantener
este caudal mínimo de agua, incluso si las válvulas
están cerradas.

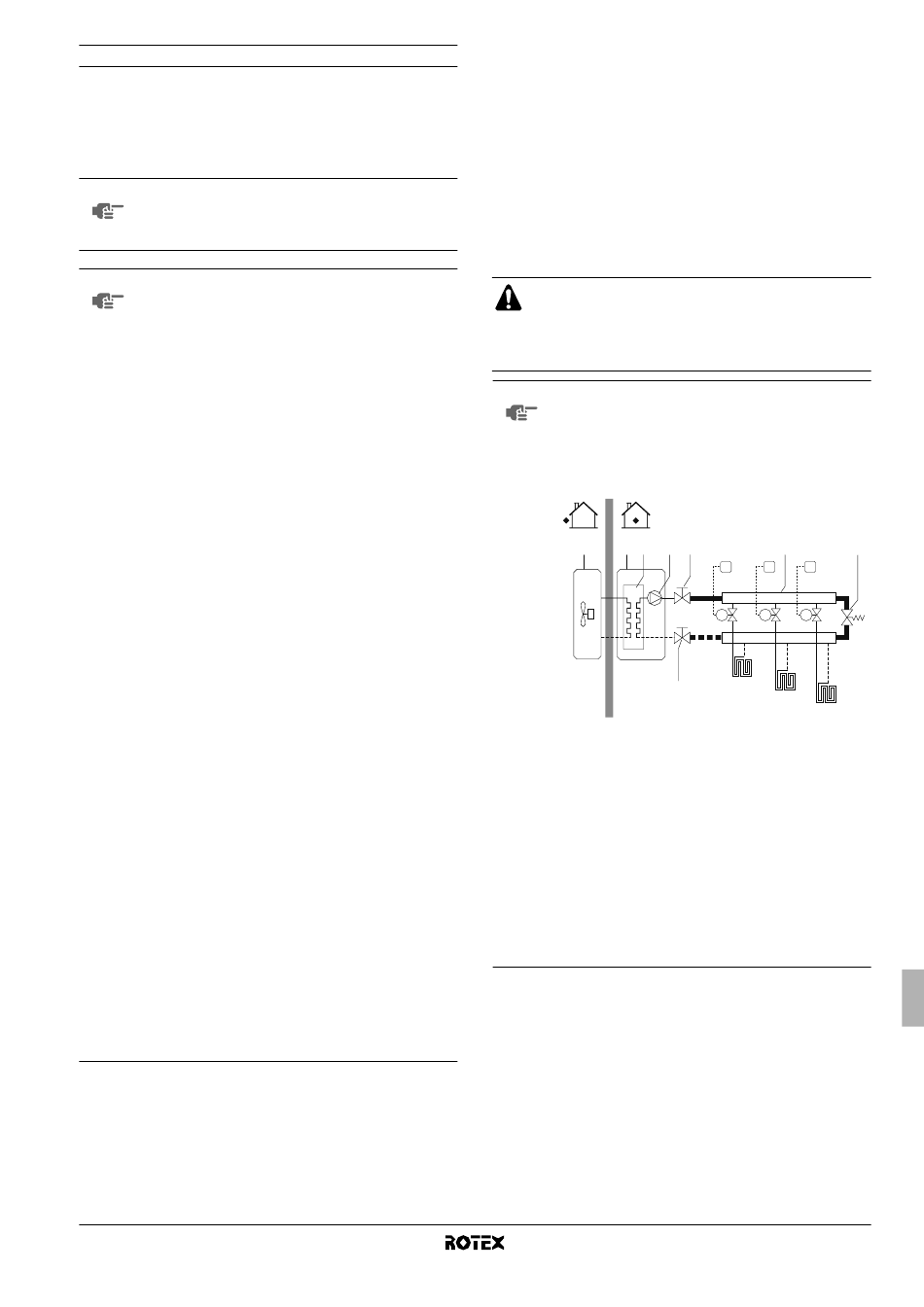

Ejemplo
1 2 3 4
1 Unidad exterior
2 Unidad interior
3 Intercambiador
de calor
4 Bomba
5 Válvula de cierre
6 Colector
(suministro
independiente)
7 Válvula de cierre
2 A través de la siguiente tabla, compruebe si es necesario
ajustar la presión de carga inicial del depósito de expansión.
3 Mediante la siguiente tabla y las instrucciones que aparecen a
continuación compruebe si el volumen total de agua en la
instalación está por debajo del volumen de agua máximo
admisible.
5 6
T1 T2 T3
M1 M2 M3
7 FHL1
FHL2
FHL3
8 Válvula de by-pass
(suministro
independiente)
FHL1..3 Circuito cerrado de
calefacción
radiante en suelos
(suministro
independiente)
T1..3 Termosto de habi-
tación individual
(opcional)
M1..3 Válvula motorizada
individual para
controlar el circuito
FHL1 (suministro
independiente)
